รายละเอียดสินค้า:
|
| พิมพ์: | 10Gbps CSFP+ ตัวรับส่งสัญญาณ | อัตราข้อมูล (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | CSFP+ | ความยาวคลื่น(Ch1): | TX1310nm/RX1270nm |
| ความยาวคลื่น(Ch2): | Tx1270nm/Rx1330nm | ส่วนประกอบ: | DFB+PIN |
| การแพร่เชื้อ: | 20km | DOM/DDM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | 2 ไฟเบอร์ BIDI ตัวรับส่งสัญญาณ 20km | ||
| เน้น: | 10G Compact SFP,DOM Compact SFP,เครื่องรับส่งสัญญาณ BIDI แบบคู่ |
||
10.3Gbps 2 Fiber Compact SFP + เครื่องรับส่งสัญญาณ Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
คำอธิบาย

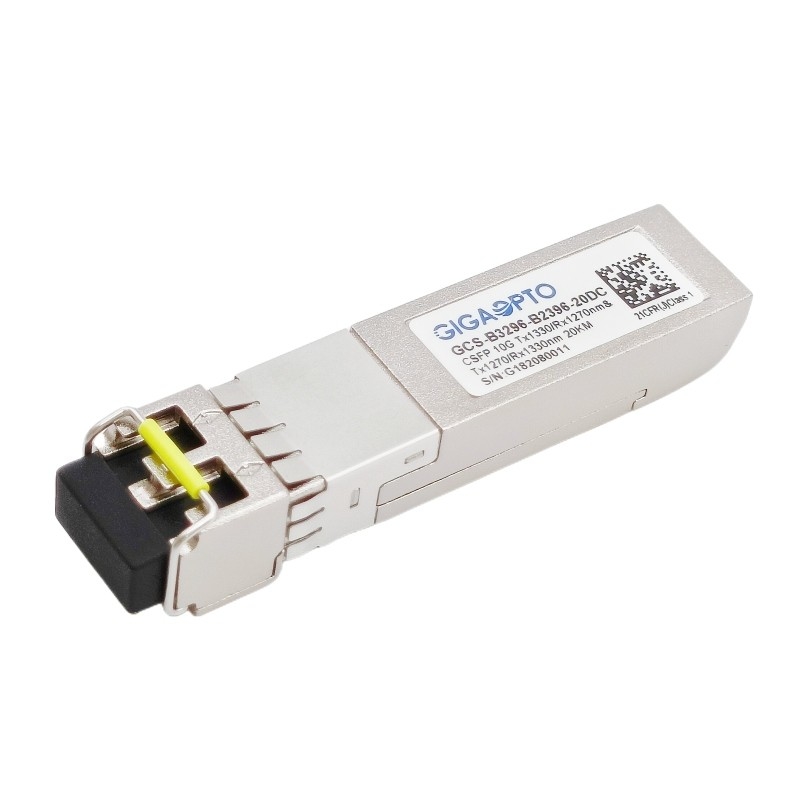

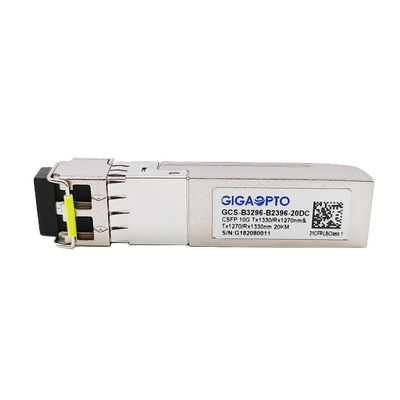

ตัวรับส่งสัญญาณ GCS-B3296-B2396-20DC เป็นโมดูลขนาดเล็กที่เสียบปลั๊กได้สำหรับการสื่อสารข้อมูลออปติคัลอนุกรมแบบสองทิศทาง เช่น IEEE 802.3ae 10GBASE-BX โดยใช้ตัวส่ง 1270/1330 นาโนเมตรและตัวรับสัญญาณ 1330/1270 นาโนเมตร
ตัวรับส่งสัญญาณ CSFP+ นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 ขนาดกะทัดรัดสำหรับ 10GBASE-LR และ Fibre Channel ซึ่งช่วยให้มีช่องสัญญาณสองทิศทางอิสระสองช่องต่อพอร์ต

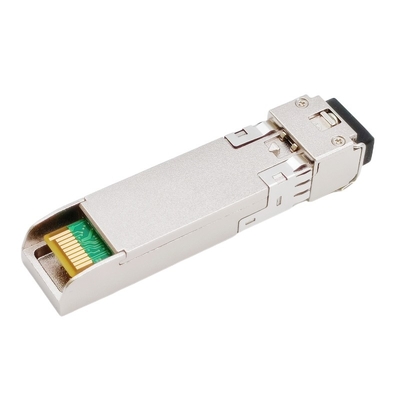

มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กได้ ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุไว้ใน MSA SFF-8472
ข้อมูลจำเพาะ
| ผลิตภัณฑ์ชื่อ | 10G CSFP+ ตัวรับส่งสัญญาณ | ป/น | GCS-B3296-B2396-20DC |
| ฟอร์มแฟกเตอร์ | CSFP+ | พิมพ์ | 2 ไฟเบอร์แบบสองทิศทาง |
| นิดหน่อยอัตรา (CH1/CH2)) | 10.3Gbps/10.3Gbps | เลนนับ | 2x ( Tx/Rx ) |
| การแพร่เชื้อ | 20km | อินเตอร์เฟซ | LC ดูเพล็กซ์ UPC |
| ศูนย์กลางความยาวคลื่น (CH1) | TX1330nm/RX1270nm | ศูนย์กลางความยาวคลื่น (CH2) | TX1270nm/RX1330 |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | พลังการสลายตัว | ≤ 2.0W |
| เครื่องส่งสัญญาณประเภท (CH1/CH2) | DFB | ผู้รับประเภท (CH1/CH2) | PIN+TIA |
| ตู่Xพลังต่อช่อง | -2~ +3dBm | RXความไวต่อช่อง | < -13dBm |
| อัตราการสูญพันธุ์ | > 3.5dB | ความอิ่มตัวของ RX | > 0.5dBm |
| ออปติคัลงบประมาณ (เดซิเบล) | 11dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อมอุณหภูมิ | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 30gram | |
| การปฏิบัติตามกฎระเบียบ | ลิงค์อีเธอร์เน็ต 10G, สอดคล้องกับ MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที. | ทั่วไป | แม็กซ์ | หน่วย |
| เส้นผ่านศูนย์กลางแกน 9µm SMF | หลี่ | 20 | กม. | ||
| อัตราข้อมูล | 1.25 | 10.3 | Gbps | ||
| เครื่องส่งสัญญาณ | |||||
| ความยาวคลื่นกลาง | λC | 1260 | 1270 | 1280 | นาโนเมตร |
| ความกว้างของสเปกตรัม (-20dB) | Δλ | 1 | นาโนเมตร | ||
| กำลังขับเฉลี่ย*(หมายเหตุ3) | หน้ามุ่ย | -2 | 3 | dBm | |
| อัตราการสูญพันธุ์ @ 1250Mbps | เอ่อ | 3.5 | เดซิเบล | ||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | ||
| บทลงโทษของเครื่องส่งสัญญาณและการกระจาย | TDP | 2 | เดซิเบล | ||
| กำลังเฉลี่ยของเครื่องส่งสัญญาณปิด | -30 | dBm | |||
| ผู้รับ | |||||
| ความยาวคลื่นกลาง | λC | 1320 | 1330 | 1340 | นาโนเมตร |
| ความไวของตัวรับ*(หมายเหตุ4) | พี่มิน | -13 | dBm | ||
| ตัวรับโอเวอร์โหลด | Pmax | 0.5 | dBm | ||
| ผลตอบแทนขาดทุน | 12 | เดซิเบล | |||
| LOS De-Asert | LOSD | -14 | dBm | ||
| LOS Assert | โลซา | -30 | dBm | ||
Note3: เอาต์พุตเชื่อมต่อกับไฟเบอร์โหมดเดี่ยว 9/125μm
Note4: วัดด้วย ER ที่แย่ที่สุด, BER น้อยกว่า 1E-12 และ PRBS 231-1 ที่ 10.3125Gbps
ขนาดเครื่องกล
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
