รายละเอียดสินค้า:
|
| พิมพ์: | 2-ไฟเบอร์ 1G CSFP | อัตราข้อมูล (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1550nm |
| ส่วนประกอบ: | DFB+PIN | ระยะทาง: | 40km |
| อุณหภูมิ: | ทางการค้า | คีย์เวิร์ด: | โมดูล CSFP |
| เน้น: | 2 Fiber Compact SFP,SFP ขนาดกะทัดรัด 1.244Gbps,DOM SFP |
||

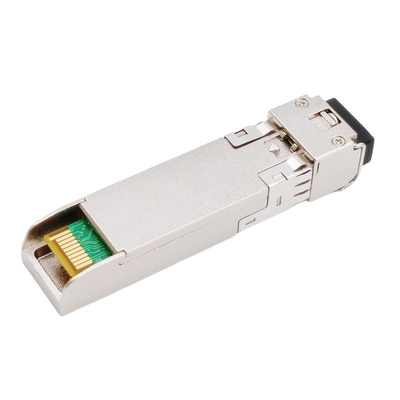

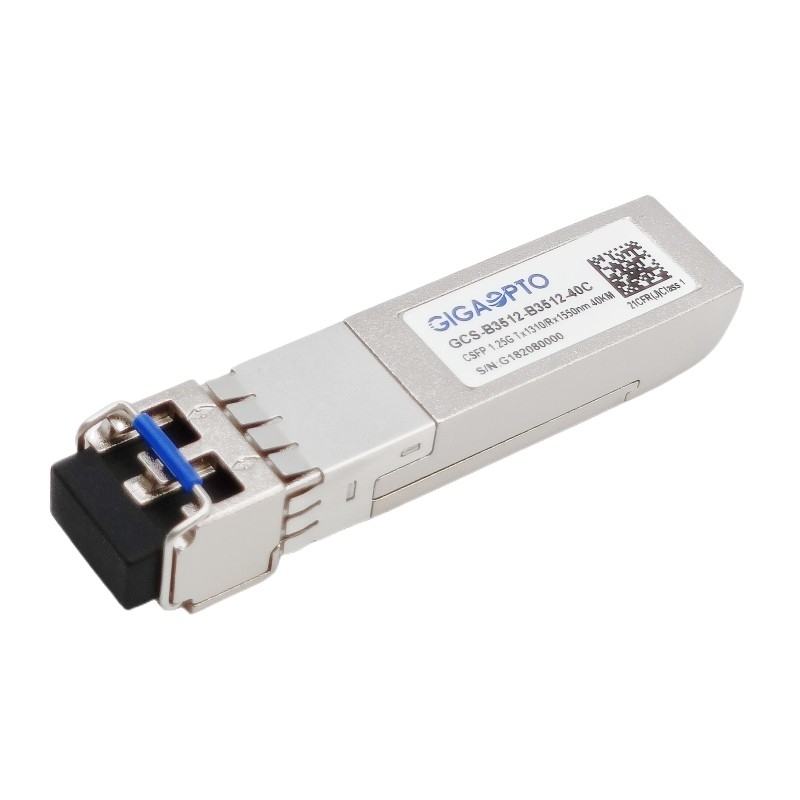

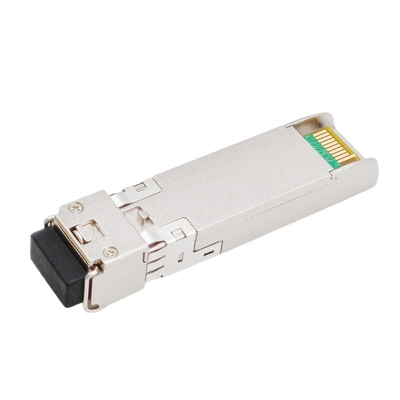

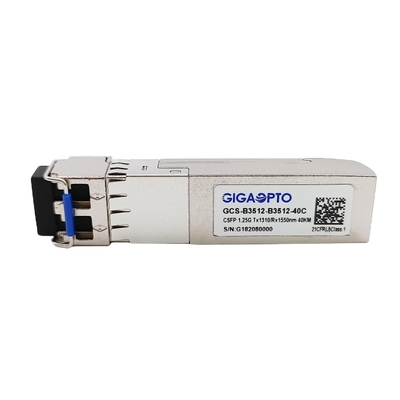

2 ไฟเบอร์ 1.244Gbps ขนาดกะทัดรัด SFP BIDI 1310nm / 1550nm SMF 40km LC DOM
คำอธิบาย
เครื่องรับส่งสัญญาณ CSFP BIDI ขนาด 1000Base 2 ช่องสัญญาณนี้เป็นโมดูลประสิทธิภาพสูง คุ้มค่า รองรับระยะการส่งข้อมูล 1.244Gbps และ 40 กม. ด้วย SMF โดยมีขั้วต่อ SFP 20 พินเพื่อให้สามารถใช้งานปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านบัสซีรีส์ I2C ที่ระบุใน MSA SFF-8472
ตัวรับส่งสัญญาณประกอบด้วยยูนิตตัวรับส่งสัญญาณแสงแบบสองทิศทางแบบ 2 ช่องสัญญาณซึ่งมีห้าส่วน: ไดรเวอร์ LD, แอมพลิฟายเออร์ที่ จำกัด , จอภาพวินิจฉัยดิจิตอล, ประเภทของเลเซอร์ (เลเซอร์ DFB) และเครื่องตรวจจับภาพถ่าย PIN
เอาต์พุตออปติคัลสามารถปิดใช้งานได้โดยอินพุตระดับสูงของ Tx Disable ลอจิก TTL และระบบยังสามารถปิดใช้งานโมดูลผ่าน I2CTx Fault มีไว้เพื่อบ่งชี้ว่าการเสื่อมสภาพของเลเซอร์เอาต์พุตสัญญาณสูญเสีย (LOS) มีไว้เพื่อระบุการสูญเสียสัญญาณออปติคัลอินพุตของเครื่องรับหรือสถานะการเชื่อมโยงกับพันธมิตรระบบยังสามารถรับข้อมูล LOS (หรือลิงก์)/ปิดการใช้งาน/ข้อผิดพลาดผ่านการเข้าถึงการลงทะเบียน I2CSFP แบบธรรมดาจะทำงานเมื่อเสียบเข้ากับซ็อกเก็ต C-SFP ในขณะเดียวกันก็จะไม่เกิดความเสียหายกับ C-SFP และบอร์ดโฮสต์หากเสียบโมดูล C-SFP เข้ากับซ็อกเก็ต SFP แบบเดิม
ตัวรับส่งสัญญาณ SFP (CSFP) ขนาดกะทัดรัดเป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ SFF-8472 ขนาดกะทัดรัด
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ CSFP 2 ช่อง | ป/น | GCS-B3512-B3512-40C |
| ฟอร์มแฟกเตอร์ | SFP ขนาดกะทัดรัด | พิมพ์ | คู่ BiDi EX |
| ข้อมูลอัตรา (Gbps) | 1.244G/1.244G | เลนนับ | 2x ( Tx/Rx ) |
| ความยาวสายเคเบิลสูงสุด | 40km | ตัวเชื่อมต่อ/โปแลนด์ | LC/UPC ดูเพล็กซ์ |
| ความยาวคลื่น TX | 2x 1310nm | ความยาวคลื่น RX | 2x 1550nm |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| LD พิมพ์ | DFB | ประเภท PD | เข็มหมุด |
| TX เฉลี่ยพลัง | -5 ~ 0dBm | ความไวของ RX | < -25dBm |
| อัตราการสูญพันธุ์ | > 9dB | โอเวอร์โหลด | > 0dBm |
| พลัง-งบประมาณ (เดซิเบล) | 20dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| อุณหภูมิ | การดำเนินงาน: เชิงพาณิชย์ 0 ถึง 70 ° C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | MTBF | 1,000,000 ชั่วโมง | |
| การปฏิบัติตามกฎระเบียบ | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1300 | 1310 | 1320 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1550 | 1570 | นาโนเมตร | |||
| ตัวรับความไว | -25 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -27 | dBm | |||||
| LOS Assert | LOSอา | -40 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @1244Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
