รายละเอียดสินค้า:
|
| พิมพ์: | 2-ไฟเบอร์ 1G CSFP | อัตราข้อมูล (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1550nm |
| ส่วนประกอบ: | DFB+PIN | ระยะทาง: | 40km |
| อุณหภูมิ: | ทางการค้า | คีย์เวิร์ด: | ตัวรับส่งสัญญาณไฟเบอร์ 1.244G CSFP |
| เน้น: | 1000BASE CSFP,TX1550 CSFP,เครื่องรับส่งสัญญาณ BIDI คู่ |
||

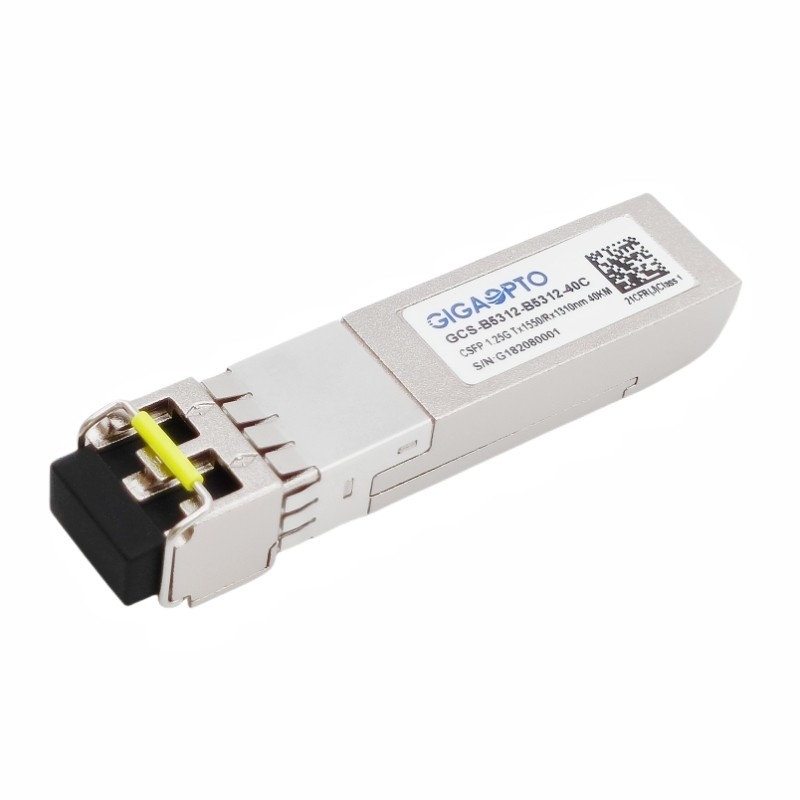

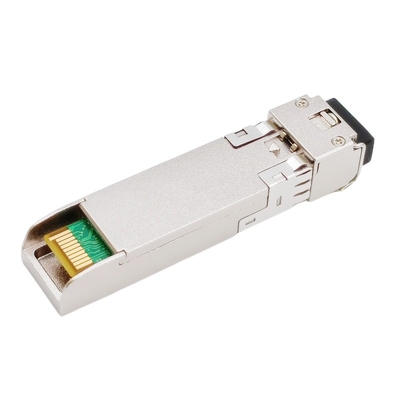

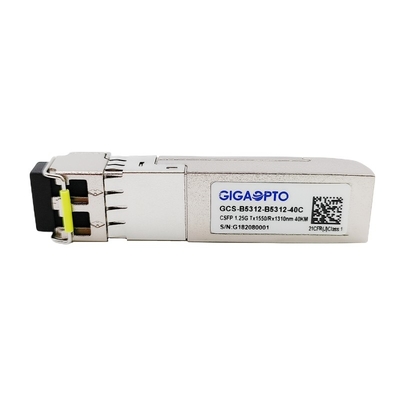

1000BASE CSFP Dual BIDI 40km TX1550 RX1310 เครื่องรับส่งสัญญาณ SM LC DOM
คำอธิบาย
ตัวรับส่งสัญญาณ CSFP GCS-B5312-B5312-40C นี้มีประสิทธิภาพสูงและผลิตภัณฑ์ที่มีเสถียรภาพสูงที่ทำงานในอุณหภูมิมาตรฐาน ให้ปริมาณงาน 1000Base-BX 2-Channel สูงสุด 40 กม. ผ่านเส้นใยโหมดเดียว (SMF) โดยใช้ความยาวคลื่นเล็กน้อย 1550nmTx / 1310nmRx ผ่าน ขั้วต่อ LC
สำหรับแต่ละช่องสัญญาณ ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB ขนาด 1550 นาโนเมตร, โฟโตไดโอด PIN 1310 นาโนเมตรที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ Compact SFP Multi-Source Agreement (MSA) และ SFF-8472 สำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFP MSA
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ CSFP 1000Base คู่ | ป/น | GCS-B5312-B5312-40C |
| บรรจุุภัณฑ์ | SFP ขนาดกะทัดรัด | พิมพ์ | 2 ไฟเบอร์ BIDI |
| ข้อมูล-อัตรา (Gbps) | 1.244G/1.244G | เลนนับ | 2x ( Tx/Rx ) |
| เข้าถึง | 40km | ตัวเชื่อมต่อ | LC/UPC ดูเพล็กซ์ |
| ความยาวคลื่น TX | 2x 1550nm | ความยาวคลื่น RX | 2x 1310nm |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| TX พิมพ์ | DFB | ประเภท RX | เข็มหมุด |
| เอาต์พุต TXพลัง | -5 ~ 0dBm | ความไวของ RX | < -25dBm |
| อัตราการสูญพันธุ์ | > 9dB | ความอิ่มตัว | > 0dBm |
| พลัง-งบประมาณ (เดซิเบล) | 20dB | DDM | สร้างใน |
| สิ่งแวดล้อม | การทำงาน: มาตรฐาน 0 ถึง 70 °C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | MTBF | 1,000,000 ชั่วโมง | |
| โปรโตคอล | อีเธอร์เน็ต 1000BASE, ได้มาตรฐาน MSA, SFF-8472 | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1550 | 1570 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1310 | 1330 | นาโนเมตร | |||
| ตัวรับความไว | -25 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -27 | dBm | |||||
| LOS Assert | LOSอา | -40 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @1244Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
