รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 40GBASE ER4 Lite | อัตราข้อมูล: | 44.8Gbps |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | QSFP+ | ความยาวคลื่น: | CWDM (1270nm-1330nm) |
| ส่วนประกอบ: | DFB/APD | เข้าถึง: | 30km |
| DDM/DOM: | ได้รับการสนับสนุน | OEM/ODM: | ได้รับการสนับสนุน |
| ไฮไลท์: | QSFP+ 40G ER4 Lite 30KM, 40GBASE-ER4 Lite 30KM LC DOM | ||
| เน้น: | ตัวรับส่งสัญญาณแสง DOM LC,ตัวรับส่งสัญญาณแสง LC 1310nm,โมดูลตัวรับส่งสัญญาณ QSFP + LC |
||

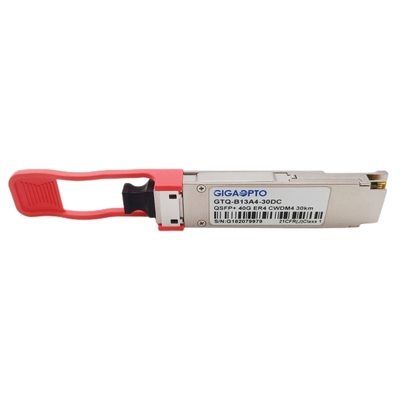

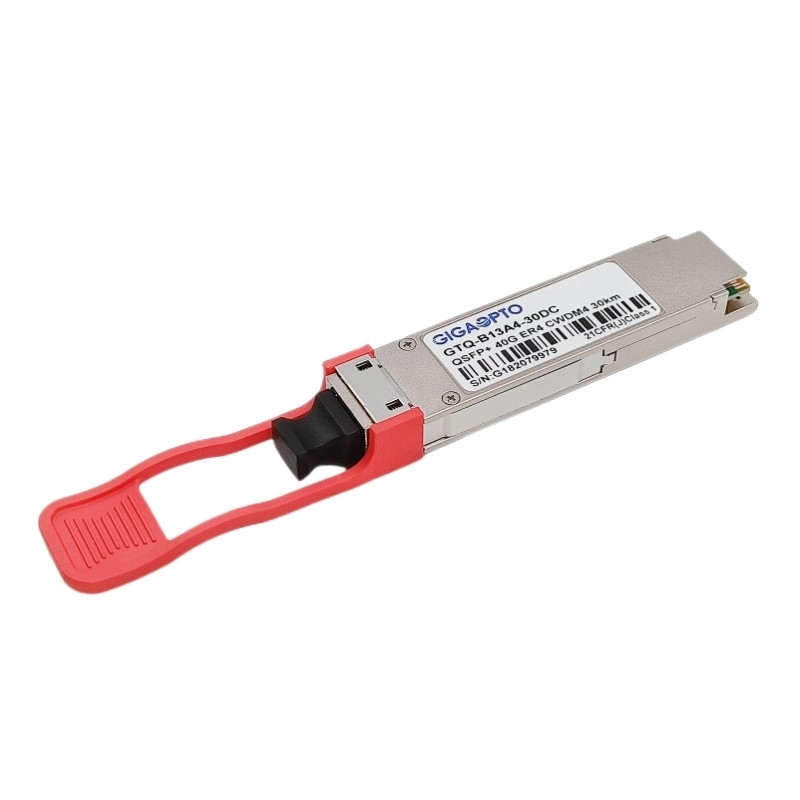

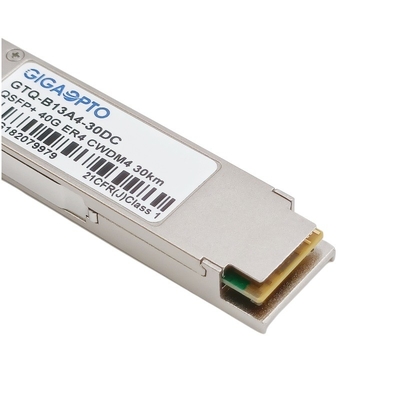

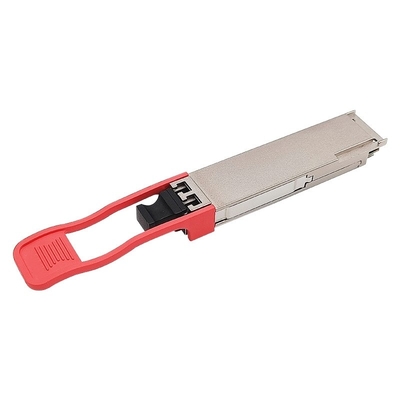

เข้ากันได้ทั่วไปQSFP+ 40GฐานER4Lite30KM1310nm SMFLCDOM Optical Transceiver Module สำหรับ Ethernet และ Data Center
คำอธิบาย
นี้GTQ-B13A4-30DCโมดูลตัวรับส่งสัญญาณ 40GBASE ER4 Lite ได้รับการออกแบบมาเพื่อใช้ในการส่งผ่านข้อมูลอีเทอร์เน็ต 40GBASE สูงสุด 30 กม. ผ่านไฟเบอร์โหมดเดียว (SMF) ตัวรับส่งสัญญาณนี้สอดคล้องกับมาตรฐาน QSFP + MSA, IEEE 802.3bm 40GBASE-ER4
โมดูลนี้แปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 10Gb/s เป็นสัญญาณออปติคัล CWDM 4 ช่อง และมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งผ่านแสง 40Gb/sในทางกลับกัน ที่ฝั่งผู้รับ โมดูลจะแยกสัญญาณอินพุต 40Gb/s ออกเป็นสัญญาณช่องสัญญาณ 4CWDM และแปลงเป็นข้อมูลไฟฟ้าเอาต์พุต 4 ช่องสัญญาณความยาวคลื่นกลางของช่อง CWDM ทั้ง 4 ช่องคือ 1271, 1291, 1311 และ 1331nm ในฐานะสมาชิกของตารางความยาวคลื่น CWDM ที่กำหนดไว้ใน ITU-T G694.2ประกอบด้วยขั้วต่อ LC แบบดูเพล็กซ์สำหรับอินเทอร์เฟซแบบออปติคัล และขั้วต่อ 38 พินสำหรับอินเทอร์เฟซทางไฟฟ้าเพื่อลดการกระจายตัวของแสงในระบบระยะไกล ต้องใช้ไฟเบอร์โหมดเดียว (SMF) ในโมดูลนี้
ข้อมูลจำเพาะ
| บรรจุุภัณฑ์ | QSFP+ | อัตราข้อมูล | 40Gbps (4×10Gbps) |
| ความยาวคลื่นกลาง | 1271/1291/1311/1331 นาโนเมตร | ระยะทางสูงสุดของสายเคเบิล | 30km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | ประเภทสื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | 4 CWDM ที่ไม่มีการระบายความร้อน DFB | ประเภทผู้รับ | APD |
| กำลังขับ TX | -3.7~4.5dBm | ตัวรับความไว | <-18dBm |
| ออปติคัลงบประมาณ | 14.3 เดซิเบล | Rx Overload | >-1.5 dB |
| การวินิจฉัยทางดิจิตอล | ได้รับการสนับสนุน | อัตราการสูญพันธุ์ | >3.5 dB |
| OEM/ODM | ได้รับการสนับสนุน | ช่วงอุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| การรับประกัน | 3 ปี | โปรโตคอล | QSFP+ MSA, IEEE 802.3bm |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
สำหรับซีรี่ส์เครื่องรับส่งสัญญาณ 40GBASE เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
| ป/น | คำอธิบาย | ความยาวคลื่น | เข้าถึง | ประเภทไฟเบอร์ | TX เพาเวอร์ (dBm) | Rx Sens. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9.5 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900นาโนเมตร | 150m | MMF | -4~5 | <-11 |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11.5 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | MMF/SMF | -7~4.3/-10~2.3 | <-10/<-13.7 |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11.5 |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11.5 |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14.4 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12.5 |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21.2 |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14.4 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18 |
| บันทึก | รองรับ OEM/ODM | |||||
