รายละเอียดสินค้า:
|
| ประเภทสินค้า: | SFP ขนาดกะทัดรัด | อัตราข้อมูล: | 1.25Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1490nm |
| การแพร่เชื้อ: | 20km | ประเภทสายเคเบิล: | SMF |
| คีย์เวิร์ด: | เครื่องรับส่งสัญญาณไฟเบอร์ออปติก 1.25G CSFP | ||
| เน้น: | SFP CSFP,1.25G CSFP,Dual BIDI Compact SFP |
||

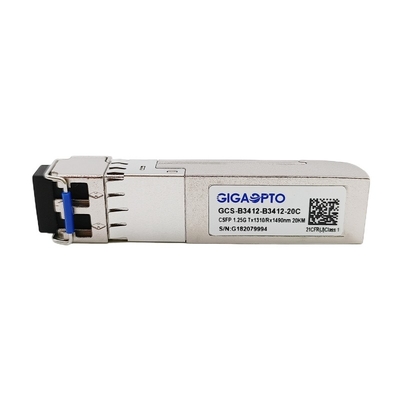

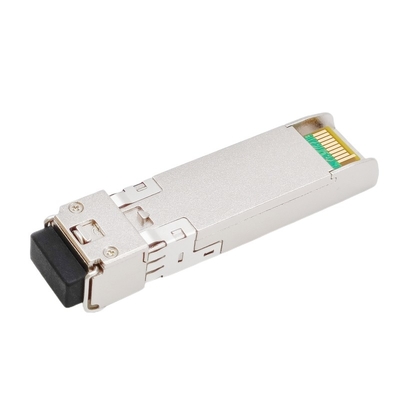

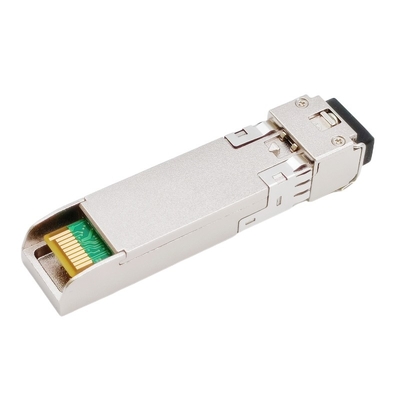

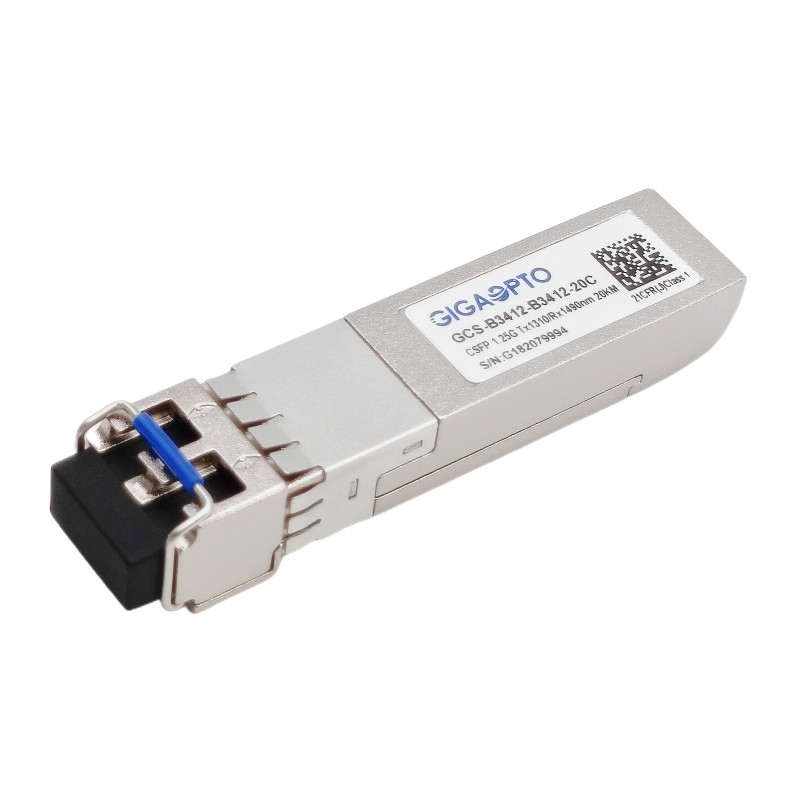

1.25G Compact SFP (CSFP) คู่ BIDI TX1310nm RX1490nm 20km LC DOM
คำอธิบาย
เครื่องรับส่งสัญญาณ SFP ขนาดกะทัดรัดแบบสองทิศทาง 1000Base 2-fiber นี้เป็นรุ่นของ SFP ที่มีฟอร์มแฟคเตอร์ทางกลเดียวกันทำให้มีช่องสัญญาณสองทิศทางอิสระสองช่องต่อพอร์ตได้รับการออกแบบเพื่อใช้ในแอพพลิเคชั่น Gigabit Ethernet/1G Fibre Channel ที่มีความหนาแน่นสูง โดยให้ลิงก์ 20 กม. โดยใช้ความยาวคลื่นเล็กน้อยของ TX1310nm/RX1490nm เหนือไฟเบอร์โหมดเดี่ยวมาตรฐาน
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านบัสซีรีส์ I2C ที่ระบุใน MSA SFF-8472ส่วนเครื่องส่งใช้เลเซอร์ DFB ขนาด 1310 นาโนเมตรหลายตัวและเป็นเลเซอร์คลาส 1 ตามมาตรฐานความปลอดภัยสากล IEC 60825 ส่วนเครื่องรับใช้เครื่องขยายสัญญาณล่วงหน้าขนาด 1490 นาโนเมตร (IDP) ที่ติดตั้งอยู่ในส่วนหัวแบบออปติคัลและไอซีหลังขยายสัญญาณแบบจำกัด .
ตัวรับส่งสัญญาณ CSFP เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ SFF-8472 ขนาดกะทัดรัด
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | ตัวรับส่งสัญญาณไฟเบอร์ CSFP | ส่วนจำนวน | GCS-B3412-B3412-20C |
| ฟอร์มแฟกเตอร์ | CSFP | พิมพ์ | 2x BiDi LX |
| อัตราข้อมูล | 1.25G/1.25G | เลนนับ | 2x (เท็กซ์/อาร์x) |
| ระยะทาง | 20km | ตัวเชื่อมต่อ | 2x LC-Simplex |
| ความยาวคลื่น TX | 2x 1310nm | ความยาวคลื่น RX | 2x 1490nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| ประเภทเครื่องส่งสัญญาณ/เลน | FP | ประเภทตัวรับ/เลน | เข็มหมุด |
| กำลังขับของเครื่องส่งสัญญาณ | -9 ~ -3dBm | ตัวรับความไว | < -22dBm |
| อัตราการสูญพันธุ์ | > 9dB | อินพุตโอเวอร์โหลด | > -3dBm |
| งบประมาณพลังงาน (dB) | 13dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 25gram | |
| การปฏิบัติตามกฎระเบียบ | 1000Base BX20 IEEE802.3ah, CE, Class 1 FDA และ IEC60825-1 Laser Safety Compliant, CSFP MSA option 2, IEEE 802.3z, RoHS, SFF-8472 | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| การใช้พลังงาน | 1.32 | W | ||||
| อุปทานปัจจุบัน | ไอซีซี | 400 | mA | |||
| เครื่องส่งสัญญาณ | ||||||
| ความคลาดเคลื่อนของแรงดันไฟฟ้าขาเข้าแบบปลายเดียว | -0.3 | 4.0 | วี | |||
| สวิงแรงดันไฟอินพุตแบบดิฟเฟอเรนเชียล | Vin,pp | 200 | 2400 | mVpp | ||
| อิมพีแดนซ์อินพุตดิฟเฟอเรนเชียล | ซิน | 90 | 100 | 110 | โอห์ม | |
| ส่งปิดการใช้งานยืนยันเวลา | 5 | เรา | ||||
| ส่งปิดการใช้งานแรงดันไฟฟ้า | Vdis | Vcc-1.3 | Vcc | วี | ||
| ส่งเปิดใช้งานแรงดันไฟฟ้า | เวน | วี-0.3 | 0.8 | วี | ||
| ผู้รับ | ||||||
| สวิงแรงดันขาออกที่แตกต่างกัน | Vout,pp | 500 | 900 | mVpp | ||
| อิมพีแดนซ์เอาต์พุตดิฟเฟอเรนเชียล | Zout | 90 | 100 | 110 | โอห์ม | |
| เวลาขึ้น/ลงของข้อมูล | Tr/Tf | 100 | ปล |
20% ถึง 80% |
||
| LOS ยืนยันแรงดันไฟฟ้า | VlosH | Vcc-1.3 | Vcc | วี | ||
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | VlosL | วี-0.3 | 0.8 | วี | ||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| เครื่องส่งสัญญาณ | ||||||
| ความยาวคลื่นกลาง | λC | 1260 | 1310 | 1360 | นาโนเมตร | |
| สเปกตรัมแบนด์วิดท์ (RMS) | σ | 3.5 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||
| กำลังแสงเฉลี่ย | PAVG | -9 | -3 | dBm | 1 | |
| อัตราส่วนการสูญเสียแสง | เอ่อ | 9 | เดซิเบล | |||
| เครื่องส่งสัญญาณปิด กำลังขับ | POff | -45 | dBm | |||
| มาส์กตาส่งสัญญาณ | สอดคล้องกับ 802.3z (ความปลอดภัยของเลเซอร์คลาส 1) | 2 | ||||
| ผู้รับ | ||||||
| ความยาวคลื่นกลาง | λC | 1470 | 1490 | 1510 | นาโนเมตร | |
| ความไวของตัวรับ (กำลังเฉลี่ย) | ส.ว. | -20 | dBm | 3 | ||
| อินพุตกำลังอิ่มตัว (โอเวอร์โหลด) | พัต | -3 | dBm | |||
| LOS Assert | โลซา | -36 | เดซิเบล | 4 | ||
| LOS ยกเลิกการยืนยัน | LOSD | -21 | dBm | 4 | ||
| LOS ฮิสเทรีซิส | LOSH | 0.5 | 2 | 6 | dBm | |
หมายเหตุ:
1. วัดที่ 2^7-1 NRZ PRBS pattern
2. คำจำกัดความของหน้ากากตาส่งสัญญาณ
3. วัดด้วยแหล่งกำเนิดแสง 1310nm, ER=9dB;BER =<10^-12 @PRBS=2^7-1 NRZ เมื่อ LOS ยกเลิกการยืนยัน ข้อมูล RX +/- เอาต์พุตจะเป็นระดับสูง (คงที่)
การกำหนดพินและคำอธิบายพิน
ไดอะแกรมของหมายเลขพินตัวเชื่อมต่อบล็อกของโฮสต์และชื่อ
| เข็มหมุด | ชื่อ | ชื่อ/คำอธิบาย | หมายเหตุ |
| 1 | VEE | กราวด์ส่งสัญญาณ | VEE อาจเชื่อมต่อภายในโมดูล SFP |
|
2 |
TX FAULT |
ความผิดพลาดของเครื่องส่งสัญญาณ |
TX Fault เป็นเอาต์พุตแบบ open collector/drain ซึ่งควรดึงขึ้นด้วยตัวต้านทาน 4.7K– 10K บนบอร์ดโฮสต์หมายเหตุ 1 สำหรับข้อมูลเพิ่มเติม |
| 3 | TX1_ปิดการใช้งาน | เครื่องส่งสัญญาณปิดการใช้งานของ Ch A | ช่องสัญญาณโมดูล A ปิดใช้งานฟังก์ชัน |
|
4 |
MOD_DEF2 |
อินเทอร์เฟซสองสาย Data |
อินเทอร์เฟซ Serial ID 2 สาย SDA |
| 5 | MOD_DEF1 | อินเทอร์เฟซสองสาย Clock | อินเทอร์เฟซ Serial ID 2 สาย SCL |
| 6 | TD2- | อินพุทส่งข้อมูลของ Ch B | เหล่านี้คือตัวส่งสัญญาณส่วนต่างเป็นสายเชื่อมต่อแบบ AC-coupled โดยมีจุดสิ้นสุดที่แตกต่างกัน 100 จุดภายในโมดูลการเชื่อมต่อ AC เสร็จสิ้นภายในโมดูลและไม่จำเป็นต้องใช้บนบอร์ดโฮสต์ |
|
7 |
TD2+ |
ส่งข้อมูลอินพุตของ Ch B |
|
|
8 |
LOS1 |
การสูญเสียสัญญาณของ Ch A |
ฟังก์ชันตรวจพบการสูญเสียสัญญาณหมายเหตุ 2 สำหรับข้อมูลเพิ่มเติม |
| 9 | RD2+ | รับข้อมูลเอาต์พุตของ Ch B | นี่คือเอาต์พุตของตัวรับส่วนต่างพวกเขาเป็น AC ควบคู่ 100 บรรทัดที่แตกต่างกันซึ่งควรสิ้นสุดด้วย 100 (ส่วนต่าง) ที่ผู้ใช้ SERDESการเชื่อมต่อ AC เสร็จสิ้นภายในโมดูล จึงไม่จำเป็นต้องมีบนบอร์ดโฮสต์ |
|
10 |
RD2- |
กลับเอาท์พุทข้อมูลที่ได้รับของ Ch B |
|
|
11 |
VEE |
กราวด์เครื่องรับส่งสัญญาณ |
VEE อาจเชื่อมต่อภายในโมดูล SFP |
|
12 |
RD1- |
กลับเอาท์พุทข้อมูลที่ได้รับของ Ch A | นี่คือเอาต์พุตของตัวรับส่วนต่างพวกเขาเป็น AC ควบคู่ 100 บรรทัดที่แตกต่างกันซึ่งควรสิ้นสุดด้วย 100 (ส่วนต่าง) ที่ผู้ใช้ SERDESการเชื่อมต่อ AC เสร็จสิ้นภายในโมดูล จึงไม่จำเป็นต้องมีบนบอร์ดโฮสต์ |
|
13 |
RD1+ |
รับข้อมูลเอาต์พุตของ Ch A |
|
|
14 |
LOS2 |
การสูญเสียสัญญาณของ CH B |
ฟังก์ชั่นตรวจพบการสูญเสียสัญญาณหมายเหตุ 2 สำหรับข้อมูลเพิ่มเติม |
| 15 | VCCR | รับพลังงาน | 3.3V± 5%หมายเหตุ 3 สำหรับข้อมูลเพิ่มเติม |
|
16 |
VCCT |
กำลังส่งสัญญาณ |
3.3V± 5%หมายเหตุ 3 สำหรับข้อมูลเพิ่มเติม |
| 17 | TX2_ปิดการใช้งาน | ตัวส่งสัญญาณปิดการใช้งานของ Ch B | โมดูลช่อง B ปิดใช้งานฟังก์ชัน |
|
18 |
TD1+ |
ส่งข้อมูลอินพุตของ Ch A |
เหล่านี้คือตัวส่งสัญญาณส่วนต่างพวกมันคือสายดิฟเฟอเรนเชียลแบบคู่ AC โดยมีจุดสิ้นสุดที่แตกต่างกัน 100 จุดภายในโมดูลการเชื่อมต่อ AC เสร็จสิ้นภายในโมดูลและไม่จำเป็นต้องใช้บนบอร์ดโฮสต์ |
|
19 |
TD1- |
อินพุทส่งข้อมูลของ Ch A | |
|
20 |
VEE |
กราวด์เครื่องรับส่งสัญญาณ |
VEE อาจเชื่อมต่อภายในโมดูล SFP |
หมายเหตุ:
1. เมื่อสูง เอาต์พุตจะแสดงข้อผิดพลาดของเลเซอร์บางอย่างในช่อง A หรือช่อง B โฮสต์ต้องอ่านช่อง A/B สำหรับรายละเอียด: ข้อผิดพลาด TX จากช่อง A หากตั้งค่าบิต 2 ใน [A2H:110];TX Fault จากช่อง B หากตั้งค่าบิต 2 ใน [B2H: 110]ต่ำหมายถึงการทำงานปกติในสถานะต่ำ เอาต์พุตจะถูกดึงไปที่ <0.8V
2. เมื่อสูง เอาต์พุตนี้บ่งชี้ว่ากำลังรับแสงที่รับนั้นต่ำกว่าความไวของตัวรับสัญญาณในกรณีที่แย่ที่สุด (ตามที่กำหนดโดยมาตรฐานในการใช้งาน)ต่ำหมายถึงการทำงานปกติในสถานะต่ำ เอาต์พุตจะถูกดึงไปที่ < 0.4VVccT VccR เป็นอุปกรณ์จ่ายไฟถูกกำหนดเป็น 3.3V ± 5% ที่พินตัวเชื่อมต่อ SFPกระแสไฟสูงสุดคือ 400Ma@3.3VVcc อาจเชื่อมต่อภายในภายในโมดูลตัวรับส่งสัญญาณ SFP
ขนาดเครื่องกล
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
