รายละเอียดสินค้า:
|
| ประเภทสินค้า: | CSFP LX | อัตราข้อมูล: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1490nm | ความยาวคลื่น RX: | 2 x 1310nm |
| ระยะทางเชื่อมโยง: | 20km | สื่อ: | ไฟเบอร์โหมดเดียว |
| คีย์เวิร์ด: | โมดูลรับส่งสัญญาณ BIDI CSFP 2 ช่อง | ||
| เน้น: | 2 ช่อง BIDI CSFP,1000Base BIDI CSFP,โมดูลเครื่องรับส่งสัญญาณ SFP ขนาดกะทัดรัด |
||

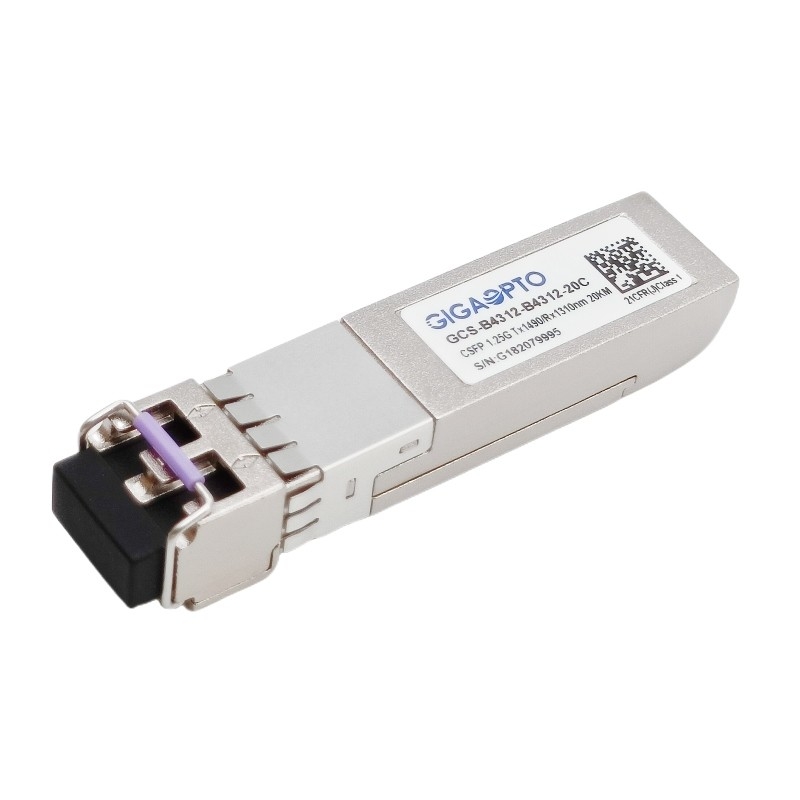

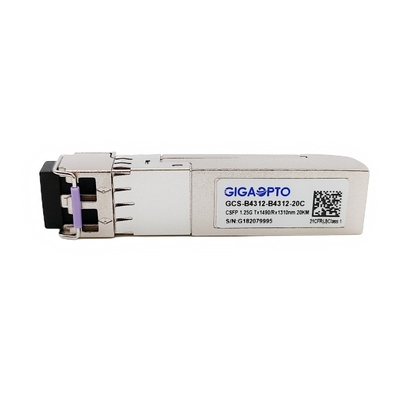

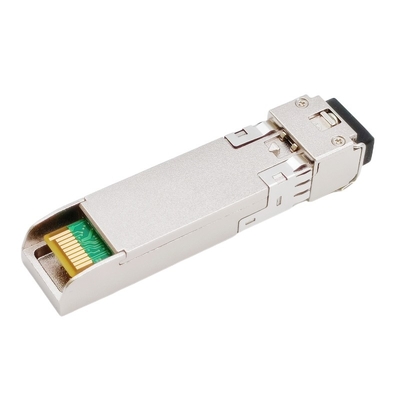

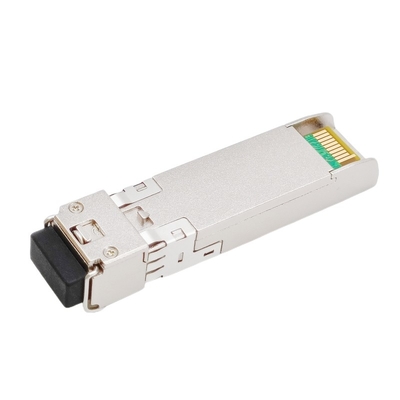

1000Base 2 ช่องสัญญาณ BIDI CSFP Transceiver Module TX1490nm / RX1310nm 20km LC DOM
คำอธิบาย
ตัวรับส่งสัญญาณ CSFP BIDI LX20 มีช่องทางการสื่อสารข้อมูลอิสระสองช่องสัญญาณ สำหรับแต่ละช่องสัญญาณแยก หน่วยตัวรับส่งสัญญาณนี้ใช้ตัวส่งเลเซอร์ DFB 1490nm ที่เชื่อถือได้สูง และตัวรับโฟโตไดโอด PIN 1310nm ซึ่งจะช่วยให้ผู้จำหน่ายระบบเครือข่ายเพิ่มความหนาแน่นของพอร์ตและการรับส่งข้อมูล ในขณะที่ ลดต้นทุนอุปกรณ์เครือข่าย
โมดูล CSFP BIDI LX20 นี้รองรับอัตราข้อมูล 1.063-1.25Gbps และแอปพลิเคชันเช่น Gigabit Ethernet (1.25Gbps) และ 1G Fibre Channel (1.0625Gbps) ลิงก์สูงสุด 20 กม. ทำงานในช่วงอุณหภูมิมาตรฐาน 0 ° -70 ° C และ มีอินเทอร์เฟซ LC แบบคู่
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการตรวจสอบการวินิจฉัยด้วยแสง DDM/DOM พร้อมใช้งานผ่านอินเทอร์เฟซ I2C โดยให้ข้อมูลการวินิจฉัยเกี่ยวกับสภาพการทำงานในปัจจุบัน
ตัวรับส่งสัญญาณ CSFP BIDI LX20 นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ CE/RoHS ที่มีขนาดกะทัดรัด
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | CSFP เครื่องรับส่งสัญญาณแบบสองทิศทาง | ส่วนจำนวน | GCS-B4312-B4312-20C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | 2x BiDi LX |
| นิดหน่อยประเมินค่า(Gbps) | 1.25G/1.25G | เลนนับ | 2x (เท็กซ์/อาร์x) |
| การเข้าถึงสูงสุด | 20km | อินเตอร์เฟซ | PC LC คู่ |
| ความยาวคลื่น TX(ทั่วไป) | 2x 1490nm | ความยาวคลื่น RX(ทั่วไป) | 2x 1310nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | พลังการสลายตัว | ≤ 1.3W |
| เลเซอร์พิมพ์ | DFB | PDพิมพ์ | เข็มหมุด |
| ตู่Xกำลังขับ | -9 ~ -3dBm | RXความไว | < -22dBm |
| อัตราการสูญพันธุ์ | > 9dB | โอเวอร์โหลด | > -3dBm |
| งบประมาณพลังงาน (dB) | 13dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | น้ำหนัก | 0.025กก. | |
| โปรโตคอล | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -9 | -3 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1330 | นาโนเมตร | ||||
| ตัวรับความไว | -23 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -23 | dBm | |||||
| LOS Assert | LOSอา | -35 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 27-1 ที่ 1250Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
วงจรอินเทอร์เฟซที่แนะนำ
