รายละเอียดสินค้า:
|
| ประเภทสินค้า: | คู่ 1000Base CSFP BIDI LX | อัตราข้อมูล: | 1.25Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1550nm |
| ส่วนประกอบ: | FP+PIN | ความยาวสายเคเบิล: | 20km |
| สื่อ: | G.652 SMF | ไฮไลท์: | เครื่องรับส่งสัญญาณไฟเบอร์ SFP ขนาดกะทัดรัด |
| เน้น: | BIDI CSFP,โมดูล CSFP,โมดูลรับส่งสัญญาณ SFP 1G |
||

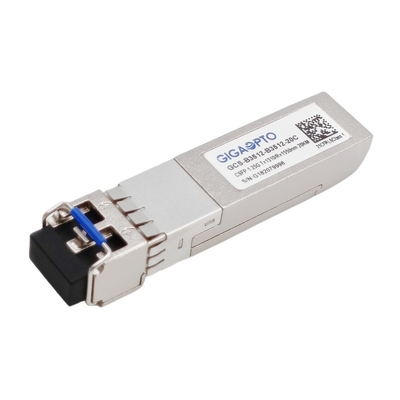

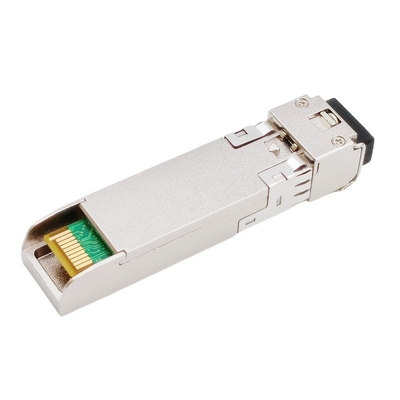

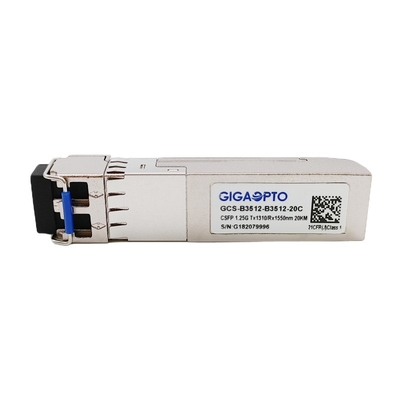

1.25G Compact SFP (CSFP) คู่ BiDI 1310nm TX 1550 nm RX 20km
คำอธิบาย
ตัวรับส่งสัญญาณ CSFF ฟอร์มแฟกเตอร์ขนาดเล็กกะทัดรัดนี้ได้รับการออกแบบมาเพื่อให้สตรีมการรับส่งข้อมูลแบบสองทิศทางโดยใช้พอร์ต SFP ซึ่งทำให้พอร์ตมีความหนาแน่นเพิ่มขึ้นเป็นสองเท่าและลดการใช้พลังงานด้วยจำนวนพอร์ตที่ต้องการเพียงครึ่งเดียว รองรับ 2 x 1000Mbps สูงสุด 20 กม. เหนือ 9 /125um ไฟเบอร์โหมดเดี่ยว
ตัวรับส่งสัญญาณ CSFP BIDI LX มีช่องทางการสื่อสารข้อมูลอิสระสองช่อง สำหรับแต่ละช่องสัญญาณแยก ตัวรับส่งสัญญาณนี้ใช้ตัวส่งเลเซอร์ 1310nm FP ที่เชื่อถือได้สูงและตัวรับโฟโตไดโอด PIN 1550nm โมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส 1
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ที่ระบุใน SFP MSA SFF-8472
ตัวรับส่งสัญญาณ CSFP LX นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ CE/RoHS ที่ได้รับการรับรองอย่างสมบูรณ์
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | CSFP 1G แบบคู่ | ส่วนจำนวน | GCS-B3512-B3512-20C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | 2x BiDi LX |
| นิดหน่อยประเมินค่า(Gbps) | 2x 1.25G | เลนนับ | 2x (เท็กซ์/อาร์x) |
| ความยาวสูงสุดของลิงค์ | 20km | ตัวเชื่อมต่อ | LC คู่/UPC |
| ความยาวคลื่น TX(ทั่วไป) | 2x 1310nm | ความยาวคลื่น RX(ทั่วไป) | 2x 1550nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | พลังการสลายตัว | ≤ 1.3W |
| ส่วนประกอบ TX | FP | ส่วนประกอบ RX | เข็มหมุด |
| ตู่X เฉลี่ยพลัง | -9 ~ -3dBm | RXความไว | < -22dBm |
| อัตราการสูญพันธุ์ | > 9dB | ความอิ่มตัวของ RX | > -3dBm |
| ออปติคัลงบประมาณ (เดซิเบล) | 13dB | โดม | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | น้ำหนัก | 0.025กก. | |
| โปรโตคอล | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | |||
| ความกว้างสเปกตรัม (RMS) | ∆λ | 4 | นาโนเมตร | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -9 | -3 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1480 | 1550 | 1580 | นาโนเมตร | |||
| ตัวรับความไว | -23 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -23 | dBm | |||||
| LOS Assert | LOSอา | -35 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 27-1 ที่ 1250Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
