รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 1000BASE-ZX DWDM SFP | แบบฟอร์มประเภท: | SFP |
|---|---|---|---|
| ความเร็ว: | 1000BASE | การเข้าถึงสูงสุด: | 100KM |
| ความยาวคลื่นกลาง: | 1528.77~ 1563.86nm | ส่วนประกอบทางแสง: | DWDM DFB (ระบายความร้อนด้วย) |
| ประเภท PD: | APD | งบประมาณพลังงาน: | 32dB |
| คีย์เวิร์ด: | 1.25Gbps SFP DWDM, C17-C61 เครื่องรับส่งสัญญาณออปติคอล, โมดูล 1G DWDM SFP 100km | ||
| เน้น: | เครื่องรับส่งสัญญาณแสง SFP 1.25Gbps,เครื่องรับส่งสัญญาณแสง SFP 100 กม.,เครื่องรับส่งสัญญาณ DWDM |
||
1000BASE-DWDMZX 1.25GbpsSFP100km 100GHzC17-C61 (1528.77nm-1563.86nm)SMF DOM ดูเพล็กซ์ LCโมดูลเครื่องรับส่งสัญญาณ
คำอธิบาย

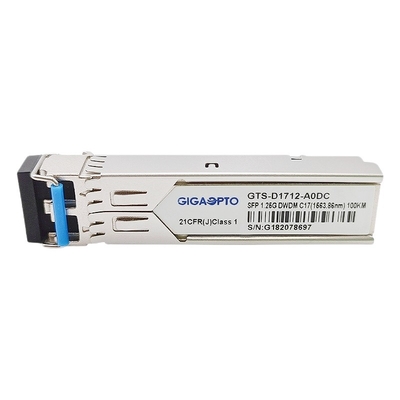

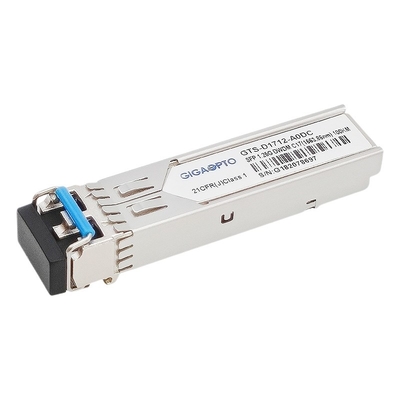

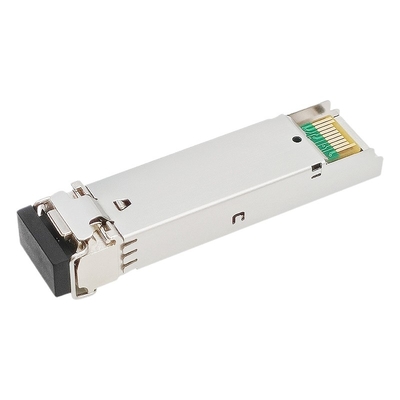

ตัวรับส่งสัญญาณ SFP ซีรีส์ GTS-D1712-A0DC ของ GIGAOPTO เป็นโมดูลแบบเสียบปลั๊กขนาดเล็กที่คุ้มค่าและประสิทธิภาพสูง ซึ่งรองรับอัตราข้อมูล 1.25Gbps และทำงานที่ความยาวคลื่น DWDM เล็กน้อยตั้งแต่ 1528.77nm ถึง 1565.50nm ตามที่ ITU-T กำหนดข้อมูลโมดูลเชื่อมโยงเส้นใยโหมดเดี่ยว 9/125um ได้ไกลถึง 100 กม.เป็นวิธีที่ง่ายและสะดวกในการเชื่อมต่อ PCB กับสายเคเบิลใยแก้วนำแสงโหมดเดี่ยวในแอปพลิเคชัน Dense Wavelength Division Multiplexing (DWDM)เป็นโมดูลประสิทธิภาพสูงและคุ้มค่าสำหรับแอปพลิเคชันการสื่อสารข้อมูลออปติคอลแบบอนุกรม
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: ส่วนเครื่องส่งสัญญาณประกอบด้วยเลเซอร์ DWDM DFB ที่มีการระบายความร้อน และส่วนตัวรับสัญญาณประกอบด้วยโฟโตไดโอด APD ที่รวมเข้ากับ TIAโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับข้อตกลง SFP Multi-Source และฟังก์ชันการวินิจฉัยแบบดิจิทัล SFF-8472
ข้อมูลจำเพาะ
| บรรจุภัณฑ์สินค้า | SFP | อัตราการถ่ายโอนข้อมูล | 1250Mbps |
| ประเภทเต้ารับแสง | LC Dual | ระยะทางสูงสุด | 100 กม. (62.1 ไมล์) |
| DDM | ได้รับการสนับสนุน | โหมดไฟเบอร์ | SMF |
| งบประมาณพลังงาน | 32dB | อุณหภูมิ |
ทางการค้า 0 ถึง 70°C (32 ถึง 158°F) |
| อุณหภูมิในการจัดเก็บ | -40°C~85°C | ความชื้นสัมพัทธ์ | 0~85% |
| ความยาวคลื่นกลาง | 1528.7~-1563.86nm | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V |
| การใช้พลังงาน | <1W | อุปทานปัจจุบัน | 300mA |
| ประเภทเครื่องส่งสัญญาณ | DWDM DFB (เย็น) | เครื่องตรวจจับภาพ | APD |
| TX Power | 0~5dBm | ตัวรับความไว | < -32dBm |
| เอ่อ | >9dB | ตัวรับโอเวอร์โหลด | >-8dBm |
| โปรโตคอล | IEEE802.3z, ได้มาตรฐาน MSA | ||
หมายเหตุ: เมื่อใช้ตัวรับส่งสัญญาณระยะไกลในการส่งสัญญาณระยะสั้น โปรดจับคู่กับความเหมาะสม
ตัวลดทอนตามตาราง
| ระยะทาง | ≤15km | ≤35km | ≤55km |
| ตัวลดทอน | 15dB | 10dB | 5dB |
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย | ITU Channel | ความถี่(THz) | ความยาวคลื่น (นาโนเมตร) | การเข้าถึง (กม.) | ตัวเชื่อมต่อ |
| GTS-D1712-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 17 | 191.7 | 1563.86 | 100km | LC ดูเพล็กซ์ |
| GTS-D1812-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 18 | 191.8 | 1563.05 | 100km | LC ดูเพล็กซ์ |
| GTS-D1912-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 19 | 191.9 | 1562.23 | 100km | LC ดูเพล็กซ์ |
| GTS-D2012-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 20 | 192 | 1561.42 | 100km | LC ดูเพล็กซ์ |
| GTS-D2112-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 21 | 192.1 | 1560.61 | 100km | LC ดูเพล็กซ์ |
| GTS-D2212-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 22 | 192.2 | 1559.79 | 100km | LC ดูเพล็กซ์ |
| GTS-D2312-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 23 | 192.3 | 1558.98 | 100km | LC ดูเพล็กซ์ |
| GTS-D2412-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 24 | 192.4 | 1558.17 | 100km | LC ดูเพล็กซ์ |
| GTS-D2512-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 25 | 192.5 | 1557.36 | 100km | LC ดูเพล็กซ์ |
| GTS-D2612-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 26 | 192.6 | 1556.55 | 100km | LC ดูเพล็กซ์ |
| GTS-D2712-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 27 | 192.7 | 1555.75 | 100km | LC ดูเพล็กซ์ |
| GTS-D2812-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 28 | 192.8 | 1554.94 | 100km | LC ดูเพล็กซ์ |
| GTS-D2912-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 29 | 192.9 | 1554.13 | 100km | LC ดูเพล็กซ์ |
| GTS-D3012-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 30 | 193 | 1553.33 | 100km | LC ดูเพล็กซ์ |
| GTS-D3112-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 31 | 193.1 | 1552.52 | 100km | LC ดูเพล็กซ์ |
| GTS-D3212-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 32 | 193.2 | 1551.72 | 100km | LC ดูเพล็กซ์ |
| GTS-D3312-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 33 | 193.3 | 1550.92 | 100km | LC ดูเพล็กซ์ |
| GTS-D3412-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 34 | 193.4 | 1550.12 | 100km | LC ดูเพล็กซ์ |
| GTS-D3512-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 35 | 193.5 | 1549.32 | 100km | LC ดูเพล็กซ์ |
| GTS-D3612-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 36 | 193.6 | 1548.51 | 100km | LC ดูเพล็กซ์ |
| GTS-D3712-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 37 | 193.7 | 1547.72 | 100km | LC ดูเพล็กซ์ |
| GTS-D3812-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 38 | 193.8 | 1546.92 | 100km | LC ดูเพล็กซ์ |
| GTS-D3912-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 39 | 193.9 | 1546.12 | 100km | LC ดูเพล็กซ์ |
| GTS-D4012-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 40 | 194 | 1545.32 | 100km | LC ดูเพล็กซ์ |
| GTS-D4112-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 41 | 194.1 | 1544.53 | 100km | LC ดูเพล็กซ์ |
| GTS-D4212-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 42 | 194.2 | 1543.73 | 100km | LC ดูเพล็กซ์ |
| GTS-D4312-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 43 | 194.3 | 1542.94 | 100km | LC ดูเพล็กซ์ |
| GTS-D4412-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 44 | 194.4 | 1542.14 | 100km | LC ดูเพล็กซ์ |
| GTS-D4512-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 45 | 194.5 | 1541.35 | 100km | LC ดูเพล็กซ์ |
| GTS-D4612-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 46 | 194.6 | 1540.56 | 100km | LC ดูเพล็กซ์ |
| GTS-D4712-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 47 | 194.7 | 1539.77 | 100km | LC ดูเพล็กซ์ |
| GTS-D4812-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 48 | 194.8 | 1538.98 | 100km | LC ดูเพล็กซ์ |
| GTS-D4912-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 49 | 194.9 | 1538.19 | 100km | LC ดูเพล็กซ์ |
| GTS-D5012-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 50 | 195 | 1537.4 | 100km | LC ดูเพล็กซ์ |
| GTS-D5112-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 51 | 195.1 | 1536.61 | 100km | LC ดูเพล็กซ์ |
| GTS-D5212-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 52 | 195.2 | 1535.82 | 100km | LC ดูเพล็กซ์ |
| GTS-D5312-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 53 | 195.3 | 1535.04 | 100km | LC ดูเพล็กซ์ |
| GTS-D5412-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 54 | 195.4 | 1534.25 | 100km | LC ดูเพล็กซ์ |
| GTS-D5512-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 55 | 195.5 | 1533.47 | 100km | LC ดูเพล็กซ์ |
| GTS-D5612-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 56 | 195.6 | 1532.68 | 100km | LC ดูเพล็กซ์ |
| GTS-D5712-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 57 | 195.7 | 1531.9 | 100km | LC ดูเพล็กซ์ |
| GTS-D5812-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 58 | 195.8 | 1531.12 | 100km | LC ดูเพล็กซ์ |
| GTS-D5912-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 59 | 195.9 | 1530.33 | 100km | LC ดูเพล็กซ์ |
| GTS-D6012-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 60 | 196 | 1529.55 | 100km | LC ดูเพล็กซ์ |
| GTS-D6112-A0DC | ตัวรับส่งสัญญาณ SFP DWDM 1.25Gbps | 61 | 196.1 | 1528.77 | 100km | LC ดูเพล็กซ์ |
คุณสมบัติ
มาตรฐาน: 0 °C ~ 70 °C (32 ถึง 158 °F)
อุตสาหกรรม: -40 °C ~ 85 °C (-40 ถึง 185 °F)
แอปพลิเคชัน
ความเข้ากันได้
โมดูลออปติคัลทั้งหมดของ Gigaopto เป็นโอเพ่นซอร์สและสามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์ออปติคัลยอดนิยมจำนวนมากสำหรับผลิตภัณฑ์นี้ (1.25G SFP DWDM 100km) โปรดดูตารางความเข้ากันได้ต่อไปนี้ (เช่น C17/1563.86nm)หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับความเข้ากันได้ โปรดติดต่อเรา
| เข้ากันได้ยี่ห้อ/หมายเลขชิ้นส่วน | |||
| ยี่ห้อ | ป/น | ยี่ห้อ | ป/น |
| GIGAOPTO | GTS-D1712-A0DC | CISCO | DWDM-SFP-6386 |
| HPE | DWDM-SFP1G-63.86-100 | Juniper | SFP-1G-DW17-100 |
| ผ้า | 1G-SFP-ZRD-1563.86-100 | หัวเหว่ย | DWDM-SFP1G-63.86-100 |
| สุดขีด | DWDM-SFP1G-63.86-100 | H3C | DWDM-SFP1G-63.86-100 |
