รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 40GBASE SWDM4 | อัตราวันที่: | 40Gb/s |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | QSFP+ | ระยะทาง: | 440m@OM5/350m@OM4/240m@OM3 |
| ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC | ส่วนประกอบ: | VCSEL + PIN |
| ไฮไลท์: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| เน้น: | QSFP + MMF ตัวรับส่งสัญญาณแสง,850nm MMF ตัวรับส่งสัญญาณแสง,40GBASE SWDM4 |
||
ตามข้อตกลงหลายมาตรฐานของอุตสาหกรรม (SWDM-MSA) ความสามารถในการทำงานร่วมกันแบบเปิดมากกว่าโซลูชันที่เป็นกรรมสิทธิ์อื่นๆ เช่น QSFP-SR-BD
อัพเกรดแบนด์วิดธ์อย่างคุ้มค่าจาก 10G เป็น 40G โดยไม่ต้องเปลี่ยนไฟเบอร์ที่มีอยู่
คำอธิบาย

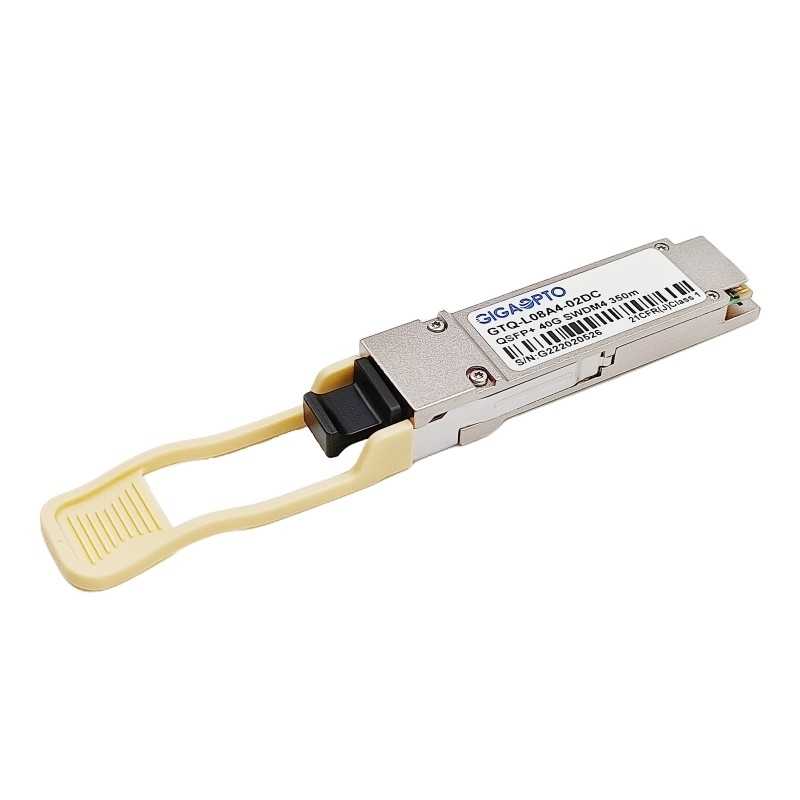

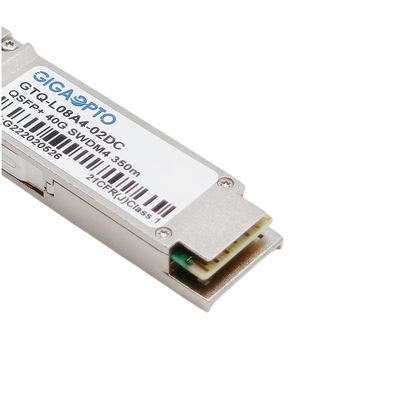

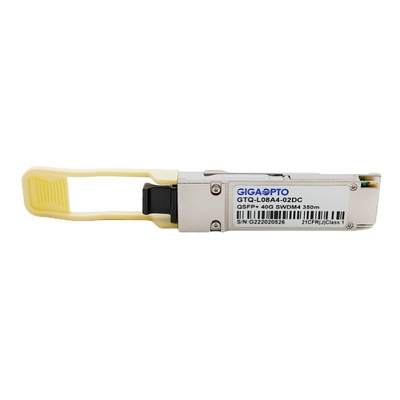

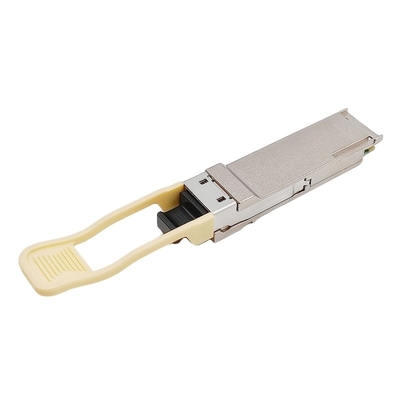

GTQ-L08A4-02DC เป็นเครื่องรับส่งสัญญาณออปติคัลแบบเสียบได้โดยใช้เทคโนโลยี SWDM (Short Wavelength Division Multiplex) ที่ทำงานร่วมกับเส้นใยมัลติโหมด โดยให้ 4 ช่องสัญญาณในพื้นที่ 850-940nm ที่ 10Gbps/เลน ซึ่งสามารถส่งสัญญาณ 40G แบบมัลติเพล็กซ์ได้กว้าง แบนด์ OM5 ที่ความยาวสูงสุด 440 ม. (240 ม. บน OM3/350 ม. บน OM4) พร้อมขั้วต่อ LC แบบดูเพล็กซ์
ใช้เส้นใยสองเส้น (ดูเพล็กซ์) แทนที่จะเป็นแปด (SR4) 40G SWDM4-S นี้เป็นโซลูชันตัวรับส่งสัญญาณที่คุ้มค่ากว่าสำหรับแอปพลิเคชันการย้ายข้อมูล 10G ถึง 40G
ตัวรับส่งสัญญาณ QSFP+ 40Gbase-SWDM4 นั้นสอดคล้องกับอินเตอร์เฟสไฟฟ้า QSFP+ MSA และ IEEE 802.3ba XLPPI
ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่กำหนดโดย QSFP+ MSA
ข้อมูลจำเพาะ
| ประเภทสินค้า | 40Gbase SWDM4 | ป/น | GTQ-L08A4-02DC |
| ฟอร์มแฟกเตอร์ | QSFP+ | อัตราข้อมูล | 41.2Gbps (4×10.3Gbps) |
| ระยะทางเชื่อมโยง | 440m@OM5/350m@OM4/240m@OM3 | ประเภทสื่อ | MMF |
| ความยาวคลื่น (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | ตัวเชื่อมต่อ | LC ดูเพล็กซ์ |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 3.5W |
| ประเภทเครื่องส่งสัญญาณ | 850 มม. VCSEL | ประเภทผู้รับ | เข็มหมุด |
| กำลังส่งสัญญาณ | -7.5 ~ +3dBm | ตัวรับความไว | < -9.1dBm |
| อัตราการสูญพันธุ์ | > 2dB | DOM/DDM | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | ได้มาตรฐาน | CE/FCC/RoHS | |
| โปรโตคอล | อีเธอร์เน็ต 40G, SFF-8436, SFF-8636, ได้มาตรฐาน MSA | ||
ลักษณะเฉพาะ
แอปพลิเคชั่น
ลักษณะทางแสง
| ลักษณะสัญญาณอินพุตไฟฟ้าของเครื่องส่งสัญญาณ (TP1) |
นาที |
ทั่วไป |
แม็กซ์ |
หน่วย |
เงื่อนไข |
| ความทนทานต่อแรงดันไฟขาเข้าแบบปลายเดียว | -0.3 | 4 | วี | อ้างถึงสัญญาณ TP1 ทั่วไป | |
| ความทนทานต่อแรงดันไฟฟ้าอินพุตโหมดทั่วไปของ AC | 15 | mV | RMS | ||
| การสูญเสียผลตอบแทนการป้อนข้อมูลที่แตกต่างกัน | ดู86A.4.1.1 | เดซิเบล | 10MHz ถึง 11.1GHz | ||
| ความแตกต่างของการสูญเสียการส่งคืนอินพุตโหมดทั่วไป | 10 | เดซิเบล | 10MHz ถึง 11.1GHz | ||
| J2 ความอดทนกระวนกระวายใจ | 0.17 | UI | |||
| J9 ความอดทนกระวนกระวายใจ | 0.29 | UI | |||
| ความคลาดเคลื่อนการหดตัวของความกว้างพัลส์ขึ้นอยู่กับข้อมูล (DDPWS) |
0.07 |
UI |
|||
| ค่าข้อมูลจำเพาะ | |||||
|
พิกัดหน้ากากตา: X1,X2 Y1,Y2 |
0.11,0.31 95,350 |
UI mV |
อัตราส่วนการตี=5E-5 |
||
| สัญญาณสอบเทียบครอสทอล์ค VMA | 850 | mV |
ขณะปรับเทียบสัญญาณการปฏิบัติตามข้อกำหนด |
||
| เวลาการเปลี่ยนสัญญาณการสอบเทียบ Crosstalk 20% ถึง 80% |
34 |
ปล |
|||
| ตัวรับลักษณะสัญญาณเอาท์พุตไฟฟ้า (TP4) |
นาที |
ทั่วไป |
แม็กซ์ |
หน่วย |
|
|
ช่วงความทนทานต่อแรงดันไฟขาออกเดียว |
-0.3 |
4 |
วี |
เรียกว่าสัญญาณทั่วไป |
|
| แรงดันไฟขาออกโหมดทั่วไป (RMS) | 7.5 | mV | |||
| การสิ้นสุดไม่ตรงกันที่ 1MHz | 5 | % | |||
| การสูญเสียผลตอบแทนจากการส่งออกที่แตกต่างกัน | ดู86A.4.2.1 | เดซิเบล | 10MHz ถึง 11.1 GHz | ||
| การสูญเสียการส่งคืนเอาต์พุตโหมดทั่วไป | ดู86A.4.2.2 | เดซิเบล | 10MHz ถึง 11.1 GHz | ||
| เวลาเปลี่ยนเอาต์พุต 20% ถึง 80% | 28 | ปล | |||
| J2 Jitter เอาต์พุต | 0.42 | UI | |||
| J9 เอาต์พุตกระวนกระวายใจ | 0.65 | UI | |||
| ค่าข้อมูลจำเพาะ | |||||
|
พิกัดหน้ากากตา: X1,X2 Y1,Y2 |
0.29,0.5 150,425 |
UI mV |
อัตราส่วนการตี=5E-5 |
||
| Crosstalk source VMA แต่ละเลน | 700 | mV | ที่ TP1a | ||
| เวลาเปลี่ยนแหล่งที่มาของ Crosstalk 20% ถึง 80% | 37 | PS | ที่ TP1a | ||
ไฟฟ้าลักษณะเฉพาะ
| ลักษณะสัญญาณอินพุตไฟฟ้าของเครื่องส่งสัญญาณ (TP1) |
นาที |
ทั่วไป |
แม็กซ์ |
หน่วย |
เงื่อนไข |
| ความทนทานต่อแรงดันไฟขาเข้าแบบปลายเดียว | -0.3 | 4 | วี | อ้างถึงสัญญาณ TP1 ทั่วไป | |
| ความทนทานต่อแรงดันไฟฟ้าอินพุตโหมดทั่วไปของ AC | 15 | mV | RMS | ||
| การสูญเสียผลตอบแทนการป้อนข้อมูลที่แตกต่างกัน | ดู86A.4.1.1 | เดซิเบล | 10MHz ถึง 11.1GHz | ||
| ความแตกต่างของการสูญเสียการส่งคืนอินพุตโหมดทั่วไป | 10 | เดซิเบล | 10MHz ถึง 11.1GHz | ||
| J2 ความอดทนกระวนกระวายใจ | 0.17 | UI | |||
| J9 ความอดทนกระวนกระวายใจ | 0.29 | UI | |||
| ความคลาดเคลื่อนการหดตัวของความกว้างพัลส์ขึ้นอยู่กับข้อมูล (DDPWS) |
0.07 |
UI |
|||
| ค่าข้อมูลจำเพาะ | |||||
|
พิกัดหน้ากากตา: X1,X2 Y1,Y2 |
0.11,0.31 95,350 |
UI mV |
อัตราส่วนการตี=5E-5 |
||
| สัญญาณสอบเทียบครอสทอล์ค VMA | 850 | mV |
ขณะปรับเทียบสัญญาณการปฏิบัติตามข้อกำหนด |
||
| เวลาการเปลี่ยนสัญญาณการสอบเทียบ Crosstalk 20% ถึง 80% |
34 |
ปล |
|||
| ตัวรับลักษณะสัญญาณเอาท์พุตไฟฟ้า (TP4) |
นาที |
ทั่วไป |
แม็กซ์ |
หน่วย |
|
|
ช่วงความทนทานต่อแรงดันไฟขาออกเดียว |
-0.3 |
4 |
วี |
เรียกว่าสัญญาณทั่วไป |
|
| แรงดันไฟขาออกโหมดทั่วไป (RMS) | 7.5 | mV | |||
| การสิ้นสุดไม่ตรงกันที่ 1MHz | 5 | % | |||
| การสูญเสียผลตอบแทนจากการส่งออกที่แตกต่างกัน | ดู86A.4.2.1 | เดซิเบล | 10MHz ถึง 11.1 GHz | ||
| การสูญเสียการส่งคืนเอาต์พุตโหมดทั่วไป | ดู86A.4.2.2 | เดซิเบล | 10MHz ถึง 11.1 GHz | ||
| เวลาเปลี่ยนเอาต์พุต 20% ถึง 80% | 28 | ปล | |||
| J2 Jitter เอาต์พุต | 0.42 | UI | |||
| J9 เอาต์พุตกระวนกระวายใจ | 0.65 | UI | |||
| ค่าข้อมูลจำเพาะ | |||||
|
พิกัดหน้ากากตา: X1,X2 Y1,Y2 |
0.29,0.5 150,425 |
UI mV |
อัตราส่วนการตี=5E-5 |
||
| Crosstalk source VMA แต่ละเลน | 700 | mV | ที่ TP1a | ||
| เวลาเปลี่ยนแหล่งที่มาของ Crosstalk 20% ถึง 80% | 37 | PS | ที่ TP1a | ||
ข้อมูลจำเพาะของการตรวจสอบวินิจฉัยทางดิจิตอล
| พารามิเตอร์ | หน่วย | ข้อมูลจำเพาะ |
| เครื่องวัดอุณหภูมิ | °C | ± 3 |
| ตัวตรวจสอบแรงดันไฟฟ้า | วี | ± 5% |
| จอภาพ I_bias | mA | ± 10% |
| รับพลังงาน (Rx) จอภาพ | เดซิเบล | ± 3.0 |
| กำลังส่ง (Tx) จอภาพ | เดซิเบล | ± 3.0 |
ขนาดเครื่องกล
