รายละเอียดสินค้า:
|
| พิมพ์: | ตัวรับส่งสัญญาณ CSFP 2.5Gbps | อัตราบิต (Gbps): | คู่ 2.5Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1550nm |
| ส่วนประกอบ: | DFB+PIN | เข้าถึง: | 20km |
| โดม: | ได้รับการสนับสนุน | ||
| เน้น: | CSFP BIDI ตัวรับส่งสัญญาณแสง,20km BIDI ตัวรับส่งสัญญาณแสง,Dual 2.5G CSFP |
||

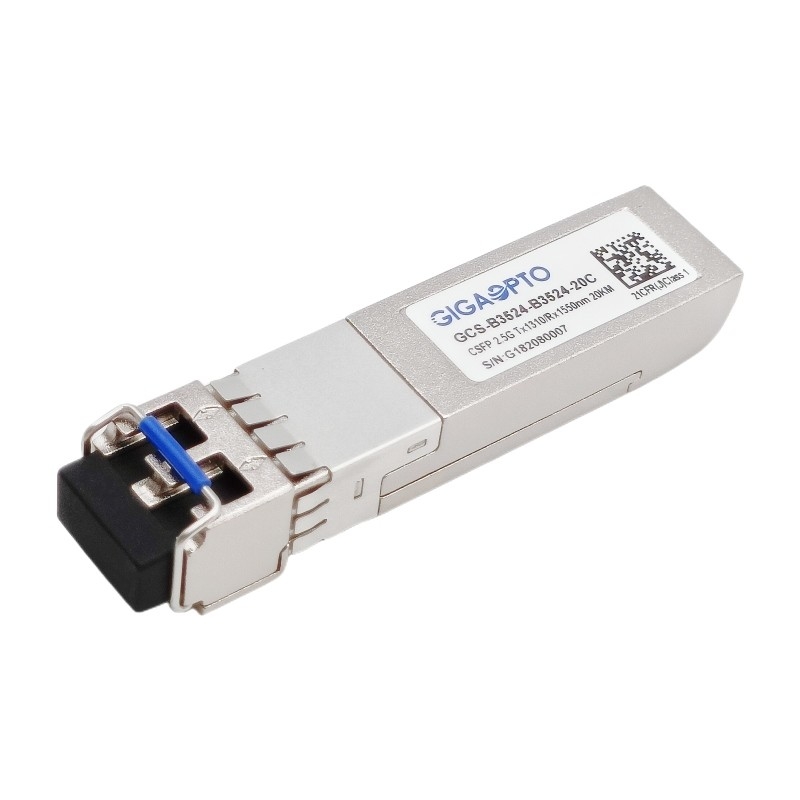

เครื่องรับส่งสัญญาณ CSFP BIDI 2.5Gbps ไฟเบอร์คู่ TX1310 RX1550 LC 20km DOM
คำอธิบาย
GCS-B3524-B3524-20C เข้ากันได้กับตัวเลือก Compact Small Form-factor Pluggable (CSFP) Multi-Source Agreement (MSA) 2 ซึ่งช่วยให้สามารถสร้างลิงก์ Gigabit Ethernet แยกกันได้ 2 ลิงก์ โดยแต่ละตัวทำงานผ่าน Single-Mode Fiber (SMF) ) สายเคเบิลออปติคัลซึ่งรองรับปริมาณงาน 2.5Gbps พร้อมการส่งข้อมูลสูงสุด 20 กม. พร้อมอินเทอร์เฟซ LC
สำหรับแต่ละช่องข้อมูลที่แยกจากกัน หน่วยรับส่งสัญญาณนี้ใช้ตัวส่ง DFB Laser คุณภาพสูงสุด โดยทำงานที่ความยาวคลื่นที่ระบุ 1310nm และตัวรับโฟโตไดโอด PIN 1550nmโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส 1
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุไว้ใน MSA SFF-8472
ข้อมูลจำเพาะ
| ประเภทสินค้า | เครื่องรับส่งสัญญาณ SFP ขนาดกะทัดรัด | ป/น | GCS-B3524-B3524-20C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | BIDI .สองเลน |
| ข้อมูล-ความเร็ว(Gbps) | 2.488G/2.488G | เลนนับ | 2x ( Tx/Rx ) |
| ความยาวลิงค์ | 20km | อินเตอร์เฟซ | LC แบบคู่ |
| TXศูนย์กลางความยาวคลื่น | 2x 1310nm | RXศูนย์กลางความยาวคลื่น | 2x 1550nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | พลังการบริโภค | ≤ 1.8W |
| LDพิมพ์ | DFB เลเซอร์ | PDพิมพ์ | PIN โฟโตไดโอด |
| เครื่องส่งสัญญาณพลัง | -5 ~ 0dBm | Rผู้รับความไว | < -19dBm |
| อัตราการสูญพันธุ์ | > 8.2dB | ตัวรับโอเวอร์โหลด | > 0dBm |
| พาวเวอร์ Bตรวจสอบ (dB) | 14dB | DOM/DDM | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | น้ำหนัก | 30gram | |
| การปฏิบัติตามกฎระเบียบ | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 8.2 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.16 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1570 | นาโนเมตร | ||||
| ตัวรับความไว | -19 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -19 | dBm | |||||
| LOS Assert | LOSอา | -30 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @2488Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
