รายละเอียดสินค้า:
|
| พิมพ์: | 2 ไฟเบอร์ 2.488Gbps CSFP Transceiver | อัตราข้อมูล (Gbps): | คู่ 2.488Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1490nm | ความยาวคลื่น RX: | 2 x 1310nm |
| ส่วนประกอบ: | DFB+PIN | การแพร่เชื้อ: | 20km |
| DDM: | ได้รับการสนับสนุน | คีย์เวิร์ด: | ตัวรับส่งสัญญาณ CSFP 2.488G 20km |
| เน้น: | CSFP 2.488Gbps,เครื่องรับส่งสัญญาณไฟเบอร์ 2 เครื่อง,เครื่องรับส่งสัญญาณออปติคัล CSFP 20 กม |
||

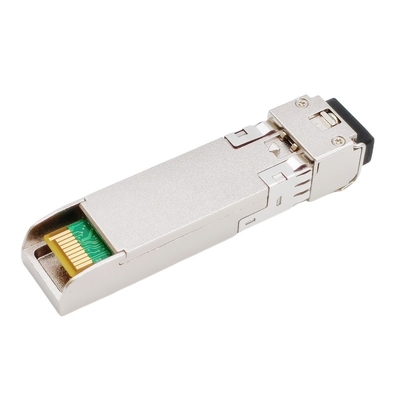

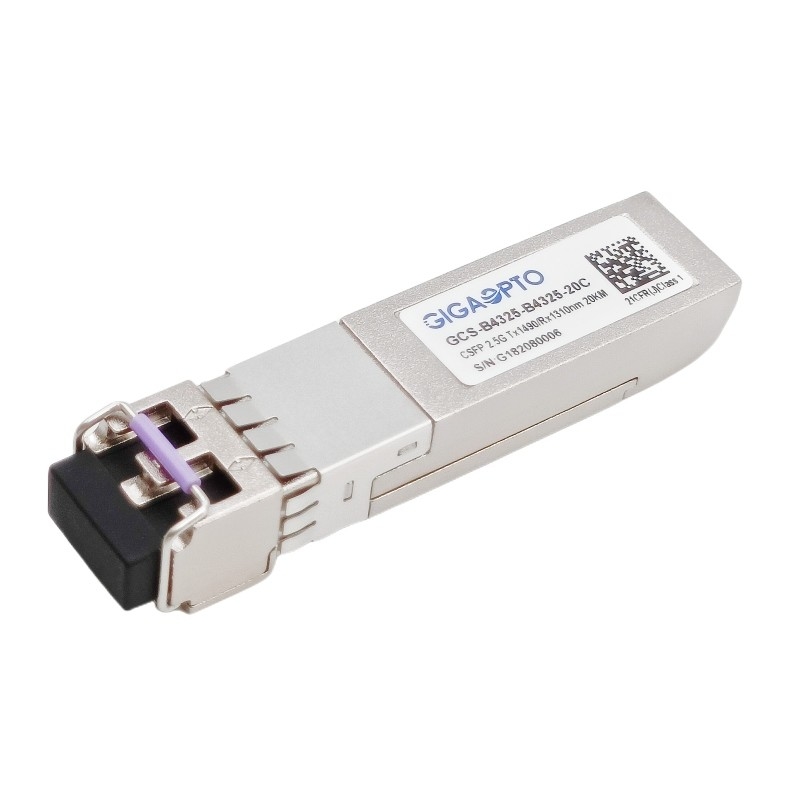

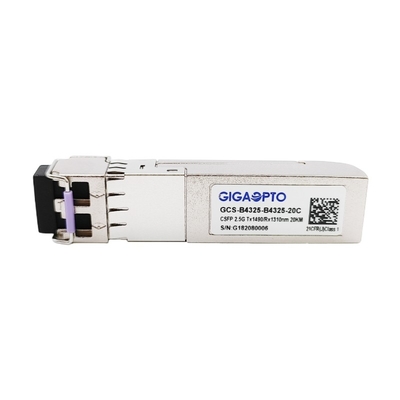

2.488Gbps เครื่องรับส่งสัญญาณ Bi-Di SFP ขนาดกะทัดรัด 1490nm TX 1310 nm RX 20km
คำอธิบาย
ตัวรับส่งสัญญาณ GCS-B4325-B4325-20C เป็นโมดูลประสิทธิภาพสูง คุ้มค่า โดยพอร์ตทั้งสองพอร์ตเป็นแบบสองทิศทาง แต่ละพอร์ตรองรับปริมาณงาน 2448Mbps และระยะการส่ง 20 กม. พร้อม SMF
หน่วยรับส่งสัญญาณอิสระสองช่องประกอบด้วยสามส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB 1490nm คุณภาพสูง, โฟโตไดโอด PIN 1310nm ที่เชื่อถือได้สูงซึ่งรวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุไว้ใน MSA SFF-8472
ตัวรับส่งสัญญาณเข้ากันได้กับ Compact SFP Multi-Source Agreement (MSA)
ข้อมูลจำเพาะ
| ประเภทสินค้า | 2 ตัวรับส่งสัญญาณไฟเบอร์ CSFP | ป/น | GCS-B4325-B4325-20C |
| ฟอร์มแฟกเตอร์ | CSFP | เทคโนโลยี | BIDI .สองเลน |
| นิดหน่อย-ความเร็ว(Gbps) | 2.488G/2.488G | เลนนับ | 2x ( Tx/Rx ) |
| สายส่ง | 20km | อินเตอร์เฟซ | Dual LC UPC |
| TXศูนย์กลางความยาวคลื่น | 2x 1310nm | RXศูนย์กลางความยาวคลื่น | 2x 1490nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | การสูญเสียพลังงาน | ≤ 1.8W |
| เครื่องส่งสัญญาณพิมพ์ | DFB เลเซอร์ | Rผู้รับพิมพ์ | เข็มหมุด |
| เครื่องส่งสัญญาณพลัง | -5 ~ 0dBm | Rผู้รับความไว | < -19dBm |
| อัตราการสูญพันธุ์ | > 9dB | ตัวรับโอเวอร์โหลด | > 0dBm |
| ออปติคัลบีตรวจสอบ (dB) | 14dB | การวินิจฉัยทางดิจิตอล | สร้างใน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | MTBF | 1,000,000 ชั่วโมง | |
| การปฏิบัติตามกฎระเบียบ | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.16 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1330 | นาโนเมตร | ||||
| ตัวรับความไว | -19 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -19 | dBm | |||||
| LOS Assert | LOSอา | -30 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @2488Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
