รายละเอียดสินค้า:
|
| พิมพ์: | 2.5Gbps CSFP Dual BIDI ตัวรับส่งสัญญาณ | อัตราข้อมูล (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1490nm |
| ส่วนประกอบ LD/PD: | DFB+PIN | การแพร่เชื้อ: | 20km |
| อุณหภูมิ: | ทางการค้า | คีย์เวิร์ด: | 2.5G CSFP BIDI ตัวรับส่งสัญญาณ 20km |
| เน้น: | 2.5Gbps CSFP,CSFP Dual BIDI,RX1490 ตัวรับส่งสัญญาณ |
||

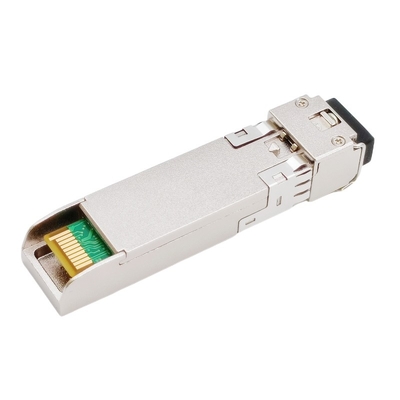

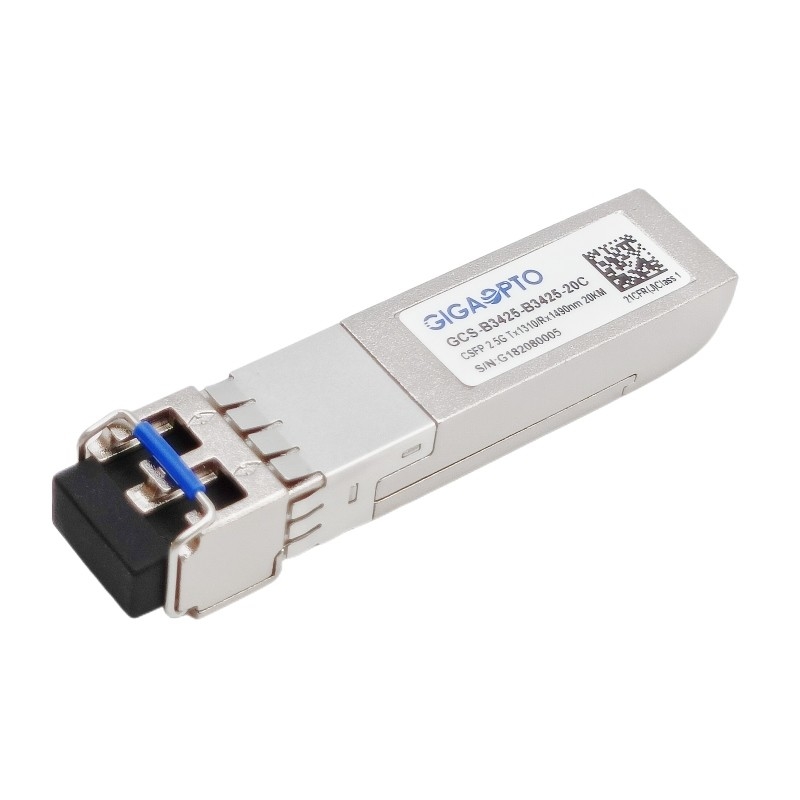

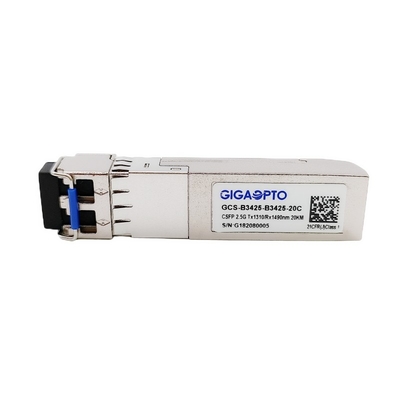

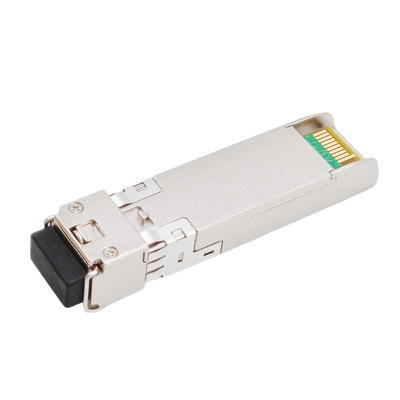

2.5Gbps CSFP Dual BIDI 20km TX1310 RX1490 ตัวรับส่งสัญญาณ LC DOM
คำอธิบาย
GCS-B3425-B3425-20C เข้ากันได้กับตัวเลือก Compact Small Form-factor Pluggable (CSFP) Multi-Source Agreement (MSA) 2 ให้การส่งผ่าน 2.488Gbps และ 20 กม. ผ่านไฟเบอร์โหมดเดี่ยว (SMF) โดยใช้ความยาวคลื่น 1310nmTx /1490nmRx ผ่านขั้วต่อ LC โดยมีขั้วต่อ SFP 20 พินเพื่อให้สามารถใช้ฮอตปลั๊กได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุไว้ใน MSA SFF-8472
ตัวรับส่งสัญญาณประกอบด้วยยูนิตตัวรับส่งสัญญาณออปติคัลแบบสองทิศทางแบบ 2 ช่องสัญญาณซึ่งมีห้าส่วน: ไดรเวอร์ LD, แอมพลิฟายเออร์ที่ จำกัด , จอภาพการวินิจฉัยแบบดิจิตอล, ประเภทของเลเซอร์ (เลเซอร์ DFB) และเครื่องตรวจจับภาพถ่าย PIN
เอาต์พุตออปติคัลสามารถปิดใช้งานได้โดยอินพุตระดับสูงของ Tx Disable ลอจิก TTL และระบบยังสามารถปิดใช้งานโมดูลผ่าน I2CTx Fault มีไว้เพื่อบ่งชี้ว่าการเสื่อมสภาพของเลเซอร์เอาต์พุตสัญญาณสูญเสีย (LOS) มีไว้เพื่อระบุการสูญเสียสัญญาณออปติคัลอินพุตของเครื่องรับหรือสถานะการเชื่อมโยงกับพันธมิตรระบบยังสามารถรับข้อมูล LOS (หรือลิงก์)/ปิดการใช้งาน/ข้อผิดพลาดผ่านการเข้าถึงการลงทะเบียน I2CSFP แบบธรรมดาจะทำงานเมื่อเสียบเข้ากับซ็อกเก็ต C-SFP ในขณะเดียวกันก็จะไม่เกิดความเสียหายกับ C-SFP และบอร์ดโฮสต์หากเสียบโมดูล C-SFP เข้ากับซ็อกเก็ต SFP แบบเดิม
ข้อมูลจำเพาะ
| ประเภทสินค้า | เครื่องรับส่งสัญญาณ CSFP 2.5G | ป/น | GCS-B3425-B3425-20C |
| ประเภทแพ็คเกจ | CSFP | พิมพ์ | BIDI ไฟเบอร์คู่ |
| อัตราบิต (Gbps) | 2.488G/2.488G | เลนนับ | 2x ( Tx/Rx ) |
| ความยาวสายเคเบิลสูงสุด | 20km | ตัวเชื่อมต่อ | LC แบบคู่ |
| ความยาวคลื่น TX | 2x 1310nm | ความยาวคลื่น RX | 2x 1490nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | การสูญเสียพลังงาน | ≤ 1.8W |
| ประเภท TX | DFB | ประเภท RX | เข็มหมุด |
| กำลังขับ TX | -5 ~ 0dBm | ความไวของ RX | < -19dBm |
| อัตราการสูญพันธุ์ | > 9dB | ความอิ่มตัว | > 0dBm |
| ออปติคัลงบประมาณ (dB) | 14dB | การวินิจฉัยทางดิจิตอล | สร้างใน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | MTBF | 1,000,000 ชั่วโมง | |
| การปฏิบัติตามกฎระเบียบ | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.16 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1510 | นาโนเมตร | ||||
| ตัวรับความไว | -19 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -19 | dBm | |||||
| LOS Assert | LOSอา | -30 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @2488Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
