รายละเอียดสินค้า:
|
| พิมพ์: | คู่ CSFP EX | อัตราบิต: | คู่ 1.244Gbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1310nm | ความยาวคลื่น RX: | 2 x 1490nm |
| เลเซอร์: | DFB | การแพร่เชื้อ: | 40km |
| อุณหภูมิ: | มาตรฐาน 0 ถึง 70°C | คีย์เวิร์ด: | เครื่องรับส่งสัญญาณ CSFP BIDI 1.244G |
| เน้น: | Dual Channel CSFP,1.244G CSFP,40km BIDI Transceiver Module |
||

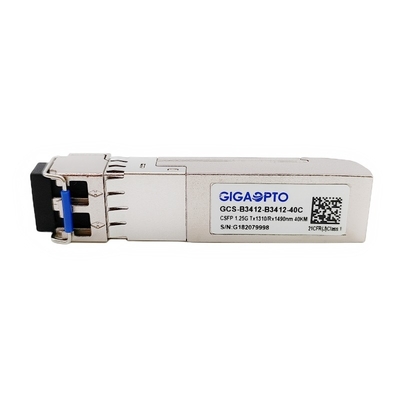

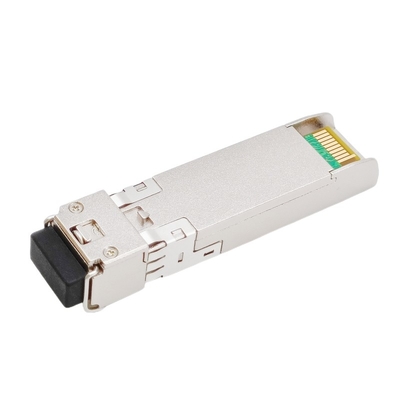

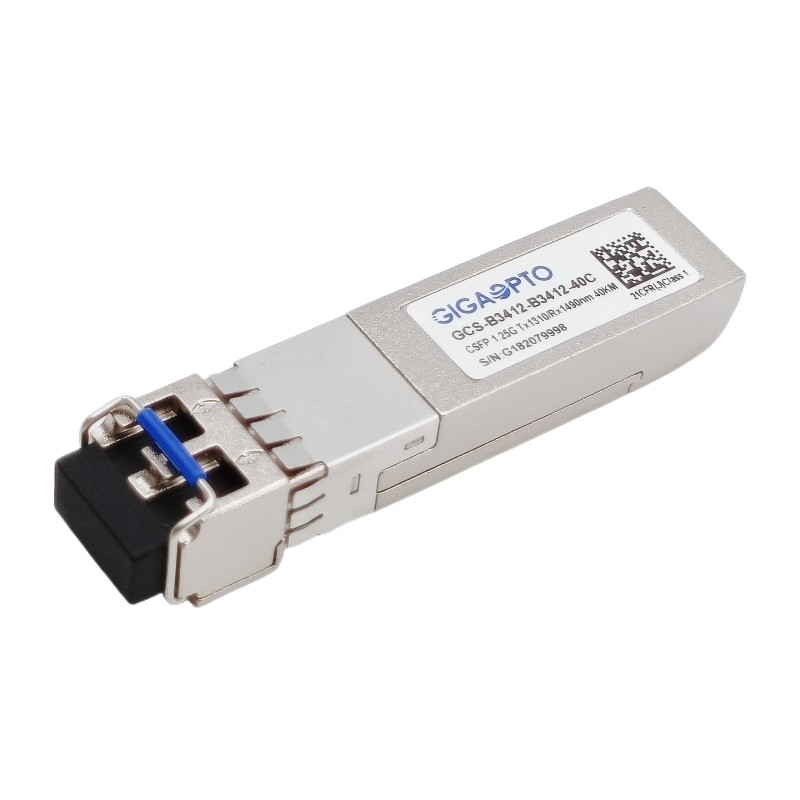

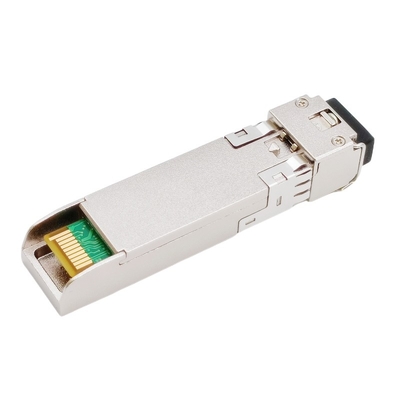

1.244G Dual Channel BIDI CSFP โมดูลรับส่งสัญญาณ TX1310nm RX1490nm SMF 40km
คำอธิบาย
GCS-B3412-B3412-40C นี้เป็นเครื่องรับส่งสัญญาณ CSFP (Compact SFP) โดยที่พอร์ตทั้งสองพอร์ตเป็นแบบสองทิศทาง กล่าวคือ ให้
ความจุสองเท่าเมื่อเทียบกับตัวรับส่งสัญญาณ BiDi ปกติที่ไม่ได้ใช้พอร์ตเดียวสิ่งนี้ต้องการให้อุปกรณ์โฮสต์รองรับตัวรับส่งสัญญาณ CSFP
รองรับทรูพุต 1244Mbps และระยะการส่งข้อมูล 40 กม. ด้วย SMFสำหรับแต่ละพอร์ต หน่วยรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | ตัวรับส่งสัญญาณ 1G CSFP | ป/น | GCS-B3412-B3412-40C |
| บรรจุภัณฑ์ | CSFP | พิมพ์ | คู่ BiDi EX |
| อัตราบิต (Gbps) | 2x 1.244G | เลนนับ | 2x ( Tx/Rx ) |
| ความยาวสายเคเบิล | 40km | ตัวเชื่อมต่อ | LC/UPC ดูเพล็กซ์ |
| ความยาวคลื่น TX | 2x 1310nm | ความยาวคลื่น RX | 2x 1490nm |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| ส่วนเครื่องส่งสัญญาณ | DFB | ส่วนรับ | เข็มหมุด |
| กำลังส่งสัญญาณ | -5 ~ 0dBm | ความไวของ RX | < -25dBm |
| อัตราการสูญพันธุ์ | > 9dB | โอเวอร์โหลด | > 0dBm |
| ออปติคัลงบประมาณ (dB) | 20dB | DOM/DDM | สนับสนุน |
| อุณหภูมิ | การดำเนินงาน: เชิงพาณิชย์ 0 ถึง 70 ° C | การรับประกัน | 36 เดือน |
| การเก็บรักษา: -40°C ถึง 85°C | น้ำหนัก | 25gram | |
| การปฏิบัติตามกฎระเบียบ | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1310 | 1330 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -5 | 0 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ตัวรับความไว | -25 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | 0 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -27 | dBm | |||||
| LOS Assert | LOSอา | -40 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @1244Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
