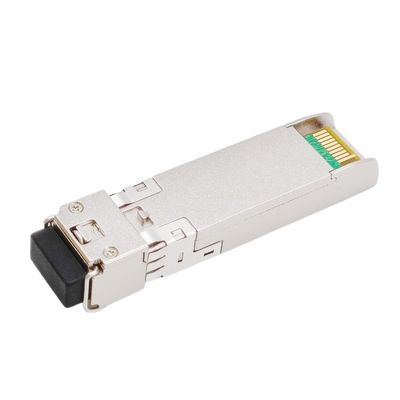

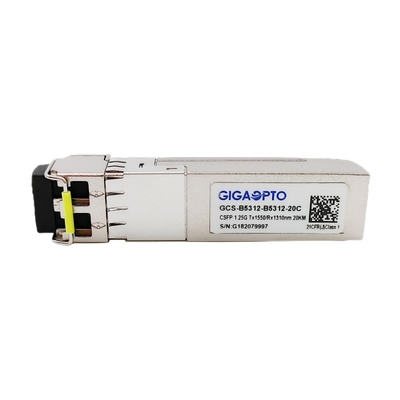

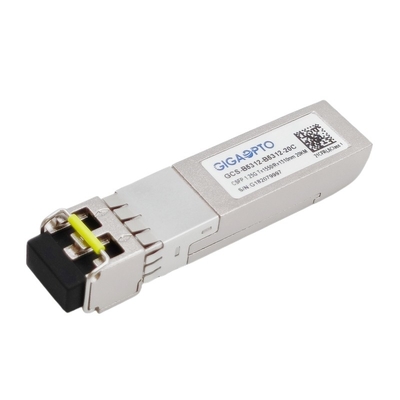

ตัวรับส่งสัญญาณ Bi-Di SFP ขนาดกะทัดรัด 1.25Gbps 20km ถึง 1550nm TX 1310 nm RX
คำอธิบาย
ตัวรับส่งสัญญาณ CSFP GCS-B5312-B5312-20C นี้เป็นพลังงานต่ำมาก (การใช้พลังงาน < 1.3W) ประสิทธิภาพสูงและผลิตภัณฑ์ที่มีเสถียรภาพสูงที่ทำงานในอุณหภูมิเชิงพาณิชย์มาตรฐาน ให้ปริมาณงาน 1000Base-BX 2 ช่องสัญญาณสูงสุด 20 กม. จากซิงเกิ้ลมาตรฐาน ไฟเบอร์โหมดผ่านขั้วต่อ LC แบบดูเพล็กซ์
ตัวรับส่งสัญญาณ CSFP BIDI LX20 มีช่องทางการสื่อสารข้อมูลอิสระสองช่อง สำหรับแต่ละช่องสัญญาณแยก ตัวรับส่งสัญญาณนี้ใช้ตัวส่งเลเซอร์ DFB ขนาด 1550nm ที่เชื่อถือได้สูงและตัวรับสัญญาณโฟโตไดโอด PIN 1310nm โมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส 1
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ที่ระบุใน SFP MSA SFF-8472
ตัวรับส่งสัญญาณ CSFP eLX นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ CE/RoHS ที่ได้รับการรับรองอย่างสมบูรณ์
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | 1.25G CSFP | พี/น | GCS-B5312-B5312-20C |
| Packaจิง | CSFP | พิมพ์ | คู่ BiDi eLX |
| นิดหน่อยประเมินค่า(Gbps) | 2x 1.25G | เลนนับ | 2x Tx / 2x Rx |
| เชื่อมโยงถึง | 20km | อินเตอร์เฟซ | ดูเพล็กซ์ LC/UPC |
| ความยาวคลื่น TX(ทั่วไป) | 2x 1550nm | ความยาวคลื่น RX(ทั่วไป) | 2x 1310nm |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V (ทั่วไป) | พลังการสลายตัว | ≤ 1.2W |
| ตู่เรียกค่าไถ่ส่วนประกอบ | DFB | Rผู้รับส่วนประกอบ | เข็มหมุด |
| เครื่องส่งสัญญาณพลัง | -9 ~ -3dBm | RXสความไว | < -22dBm |
| อัตราการสูญพันธุ์ | > 9dB | ความอิ่มตัวของ RX | > -3dBm |
| Power-bตรวจสอบ (dB) | 13dB | โดม | สนับสนุน |
| สิ่งแวดล้อม | การทำงาน: มาตรฐาน 0 ถึง 70 °C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | น้ำหนัก | 25gram | |
| โปรโตคอล | กิกะบิตอีเทอร์เน็ต, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1480 | 1550 | 1580 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -9 | -3 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1330 | นาโนเมตร | ||||
| ตัวรับความไว | -23 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -23 | dBm | |||||
| LOS Assert | LOSอา | -35 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 27-1 ที่ 1250Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
