รายละเอียดสินค้า:
|
| ประเภทสินค้า: | 2 ไฟเบอร์ 100Base CSFP BIDI EX | อัตราข้อมูล (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| ความยาวคลื่น(Ch1/Ch2): | TX_1310nm/RX_1550nm | การแพร่เชื้อ: | 40km |
| ส่วนประกอบ: | FP+PIN | อุณหภูมิ: | ทางการค้า |
| ตัวเชื่อมต่อ: | LC .คู่ | คีย์เวิร์ด: | เครื่องรับส่งสัญญาณไฟเบอร์ BIDI EX 2 เครื่อง |
| เน้น: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

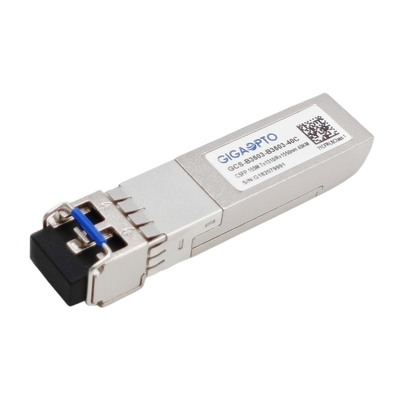

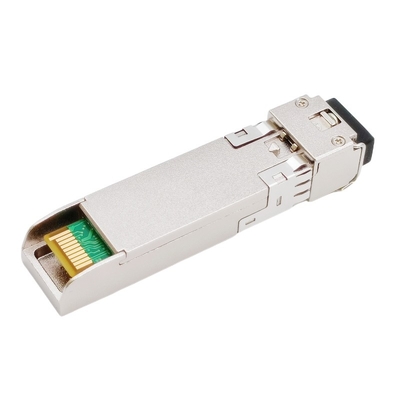

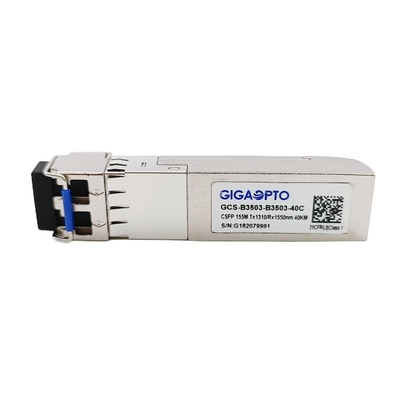

155Mbps เครื่องรับส่งสัญญาณ Bi-Di SFP ขนาดกะทัดรัด 1310nm TX 1550nm RX 40km
คำอธิบาย
ตัวรับส่งสัญญาณ CSFP 2 Fiber 100Base นี้เป็นพลังงานต่ำมาก (การใช้พลังงาน < 1.3W) ประสิทธิภาพสูงและผลิตภัณฑ์ที่มีเสถียรภาพสูงในอุณหภูมิเชิงพาณิชย์ รองรับระยะการส่งข้อมูล 155Mbps และ 40 กม. ด้วยสายเคเบิล SMF
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ Compact SFP Multi-Source Agreement (MSA) และ SFF-8472
คุณสมบัติ
| ชุดผลิตภัณฑ์ | 2 ไฟเบอร์ 100Base CSFP | พีศิลปะหมายเลข | GCS-B3503-B3503-40C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | 2x BIDI ต่อพอร์ต SFP |
| ข้อมูล-ประเมินค่า(ช1/ช2) | 155Mbps/155Mbps | เลนนับ | 2x (เท็กซ์/อาร์x) |
| การแพร่เชื้อ | 40 กม. @ G652 SMF | ตัวเชื่อมต่อ | LC ดูเพล็กซ์ |
| ความยาวคลื่น-Ch1 | TX_1310nm/RX_1550nm | ความยาวคลื่น-Ch2 | TX_1310nm/RX_1550nm |
| พลังแรงดันไฟฟ้า | +3.3V | พลังการสลายตัว | ≤ 1.3W |
| เครื่องส่งสัญญาณพิมพ์ | FP Laser | ผู้รับพิมพ์ | PIN โฟโตไดโอด |
| ตู่เรียกค่าไถ่พลัง | -1 ~ -4dBm | Rผู้รับความไว | < -39dBm |
| อัตราการสูญพันธุ์ | > 9dB | โอเวอร์โหลด | > -3dBm |
| ออปติคัลงบประมาณ (เดซิเบล) | 38dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 25gram | |
| โปรโตคอล | Fast Ethernet, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | |||
| ความกว้างสเปกตรัม (RMS) | ∆λ | 4 | นาโนเมตร | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -1 | -4 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1530 | 1570 | นาโนเมตร | ||||
| ตัวรับความไว | -35 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -35 | dBm | |||||
| LOS Assert | LOSอา | -45 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @155Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
