รายละเอียดสินค้า:
|
| ประเภทสินค้า: | 155Mbps CSFP EX | แบนด์วิดท์(Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| ความยาวคลื่น(Ch1/Ch2)): | TX_1490nm/RX_1310nm | ระยะไฟเบอร์: | 40km |
| ประเภท LD/PD: | DFB+PIN | อุณหภูมิ: | มาตรฐาน 0 ถึง 70°C |
| ตัวเชื่อมต่อ: | LC | คีย์เวิร์ด: | โมดูลเครื่องรับส่งสัญญาณแสง CSFP BIDI |
| เน้น: | 2x 155Mbps Compact SFP,LC Compact SFP,1310nm 1490nm sfp |
||

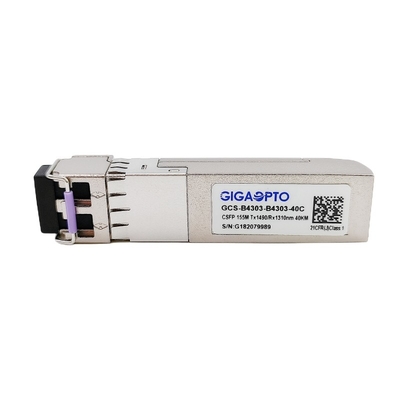

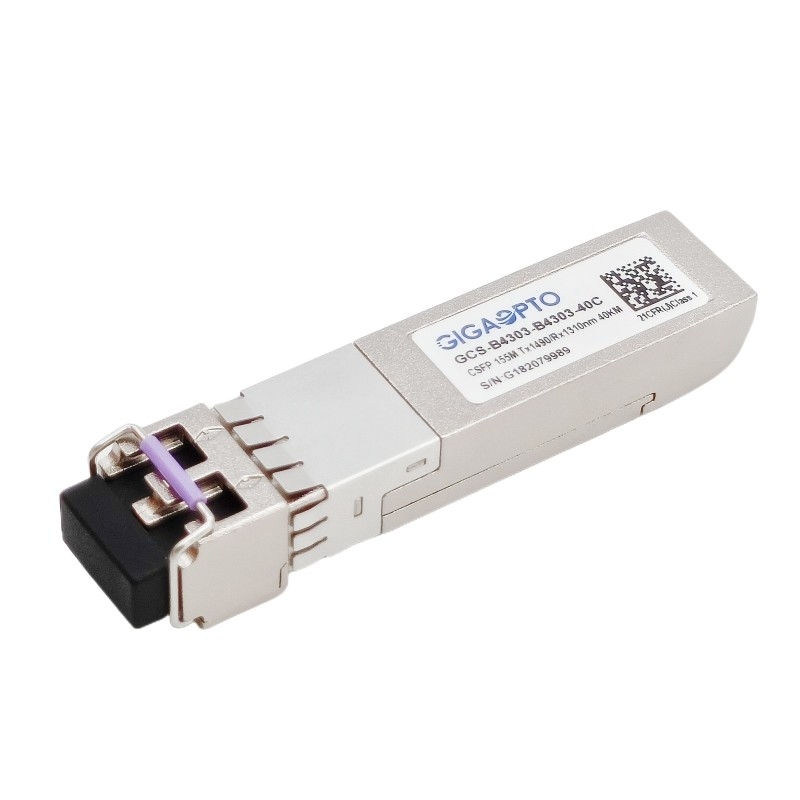

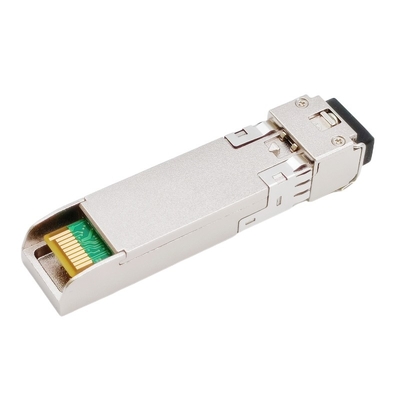

2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI เครื่องรับส่งสัญญาณ LC 40km DOM
คำอธิบาย
GCS-B4303-B4303-40C ขนาดเล็กกะทัดรัดเสียบปลั๊กได้ (CSFP) เป็นเวอร์ชันของ SFP ที่มีฟอร์มแฟคเตอร์ทางกลเหมือนกัน ทำให้มีช่องสัญญาณสองทิศทางอิสระสองช่องต่อพอร์ต
ประกอบด้วย BOSA สองตัวในพอร์ต SFP หนึ่งพอร์ต BOSA แต่ละตัวประกอบด้วยเครื่องส่งสัญญาณเลเซอร์ DFB 1490nm คุณภาพสูงและโฟโตไดโอด PIN 1310nm ความไวสูง ให้อัตราความเร็ว 155Mbps พร้อมการส่งลิงก์ 40 กม.
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ที่ระบุใน SFP MSA SFF-8472 การตรวจสอบอุณหภูมิแบบเรียลไทม์ แรงดันไฟฟ้า กระแสไบแอสเลเซอร์ กำลังขับเฉลี่ยเลเซอร์ และกำลังเอาต์พุตที่ได้รับ
ตัวรับส่งสัญญาณ CSFP สองไฟเบอร์นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ CE/RoHS ที่มีขนาดกะทัดรัด
คุณสมบัติ
| ชุดผลิตภัณฑ์ | 2x 155Mbps CSFP BIDI | พีศิลปะหมายเลข | GCS-B4303-B4303-40C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | 2x BIDI ต่อพอร์ต SFP |
| ข้อมูล-ประเมินค่า(ช1/ช2) | 155Mbps/155Mbps | เลนนับ | 2x (เท็กซ์/อาร์x) |
| การแพร่เชื้อ | 40 กม. @ G652 SMF | ตัวเชื่อมต่อ | LC ดูเพล็กซ์ |
| ความยาวคลื่น-Ch1 | TX_1490nm/RX_1310nm | ความยาวคลื่น-Ch2 | TX_1490nm/RX_1310nm |
| พลังแรงดันไฟฟ้า | +3.3V | พลังการสลายตัว | ≤ 1.3W |
| เครื่องส่งสัญญาณพิมพ์ | ดีเอฟบี เลเซอร์ | ผู้รับพิมพ์ | PIN/TIA โฟโตไดโอด |
| ตู่เรียกค่าไถ่พลัง | -1 ~ -4dBm | Rผู้รับความไว | < -39dBm |
| อัตราการสูญพันธุ์ | > 9dB | โอเวอร์โหลด | > -3dBm |
| ออปติคัลงบประมาณ (เดซิเบล) | 38dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 25gram | |
| โปรโตคอล | Fast Ethernet, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -4 | -1 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1330 | นาโนเมตร | ||||
| ตัวรับความไว | -35 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -35 | dBm | |||||
| LOS Assert | LOSอา | -45 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @155Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
