รายละเอียดสินค้า:
|
| ประเภทสินค้า: | 100BASE CSFP | อัตราข้อมูล: | 155Mbps/155Mbps |
|---|---|---|---|
| ความยาวคลื่น TX: | 2 x 1490nm | ความยาวคลื่น RX: | 2 x 1310nm |
| การแพร่เชื้อ: | 20km | สื่อ: | SMF |
| DOM/DDM: | ได้รับการสนับสนุน | คีย์เวิร์ด: | 2 ไฟเบอร์ 100BASE BIDI CSFP เครื่องรับส่งสัญญาณไฟเบอร์ออปติก |
| เน้น: | 2 ตัวรับส่งสัญญาณไฟเบอร์ sfp,ตัวรับส่งสัญญาณไฟเบอร์ sfp 20 กม.,ช่องไฟเบอร์ DOM sfp |
||

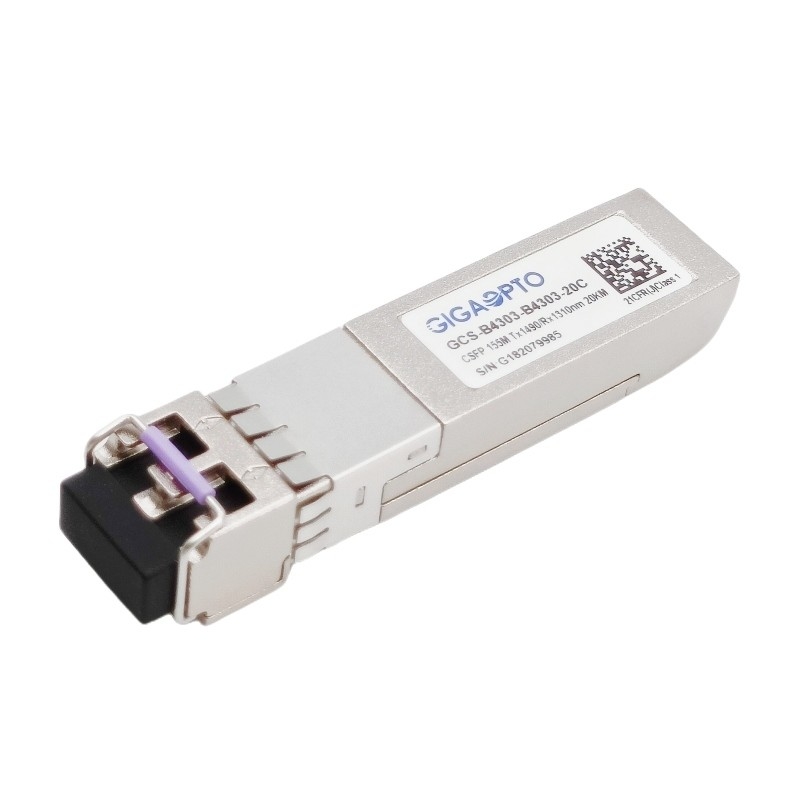

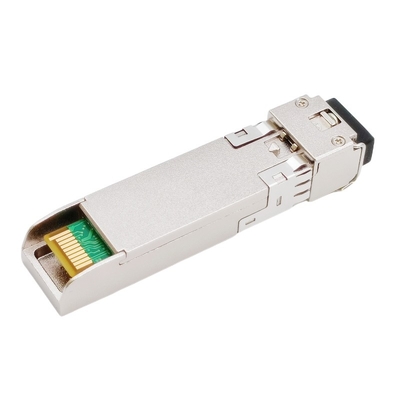

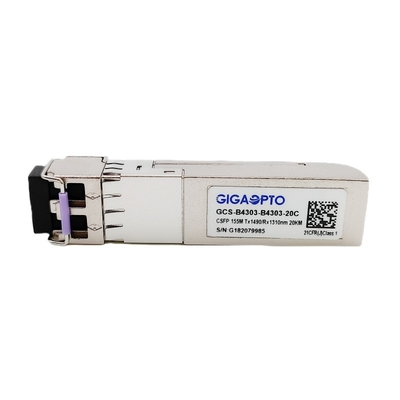

2 ไฟเบอร์ 100BASE BIDI CSFP เครื่องรับส่งสัญญาณไฟเบอร์ออปติก TX1490nmRX1310nm LC 20km DOM
คำอธิบาย
100Base CSFP Transceiver ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมโยงแบบสองทิศทางที่มีประสิทธิภาพสูงแบบบูรณาการบนเส้นใยโหมดเดี่ยวแบบดูเพล็กซ์ แต่ละลิงก์รองรับปริมาณงาน 155Mbps และการส่งข้อมูล 20 กม. พร้อมอินเทอร์เฟซ LC
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ที่ระบุใน SFP MSA SFF-8472
ตัวรับส่งสัญญาณ CSFP LX นี้เป็นไปตามข้อกำหนด Small Form-Factor Pluggable (CSFP) MSA option 2 และ CE/RoHS ที่ได้รับการรับรองอย่างสมบูรณ์
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | 100Base CSFP | พีศิลปะจำนวน | GCS-B4303-B4303-20C |
| บรรจุุภัณฑ์ | CSFP | พิมพ์ | 2 BOSA ต่อพอร์ต |
| อัตราข้อมูล(Mbps) | 155Mbps/155Mbps | เลนนับ | 2x (เท็กซ์/อาร์x) |
| ระยะทางเชื่อมโยง | 20km | ตัวเชื่อมต่อ | LC เพล็กซ์ |
| ความยาวคลื่น TX | 2x 1490nm | ความยาวคลื่น RX | 2x 1310nm |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| ประเภทเครื่องส่งสัญญาณ/เลน | ดีเอฟบี เลเซอร์ | ประเภทตัวรับ/เลน | เข็มหมุด |
| ตู่Xกำลังขับ | -14 ~ -8dBm | RXความไว | < -32dBm |
| อัตราการสูญพันธุ์ | > 9dB | RXโอเวอร์โหลด | > -3dBm |
| งบประมาณพลังงาน (dB) | 18dB | DDM/DOM | สนับสนุน |
| อุณหภูมิ | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 25gram | |
| โปรโตคอล | Fast Ethernet, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ความกว้างของสเปกตรัม (-20dB) | σ | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -13 | -9 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1330 | นาโนเมตร | ||||
| ตัวรับความไว | -32 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -32 | dBm | |||||
| LOS Assert | LOSอา | -45 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 27-1 ที่ 155Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
