รายละเอียดสินค้า:
|
| ประเภทสินค้า: | 100BASE Dual BIDI CSFP | อัตราข้อมูล: | 155Mbps |
|---|---|---|---|
| ช่อง 1: | TX1310nm/RX1490nm | ช่อง2: | TX1310nm/RX1490nm |
| การแพร่เชื้อ: | 20km | ประเภทสายเคเบิล: | ไฟเบอร์โหมดเดียว |
| คีย์เวิร์ด: | เครื่องรับส่งสัญญาณไฟเบอร์ออปติก 100BASE CSFP | ||
| เน้น: | เครื่องรับส่งสัญญาณไฟเบอร์ออปติก 100BASE,เครื่องรับส่งสัญญาณไฟเบอร์ออปติก CSFP,โมดูลออปติคัล TX1310nm sfp |
||

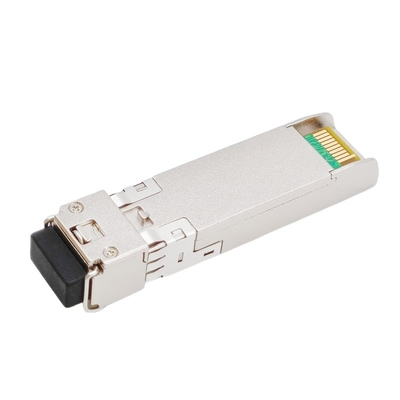

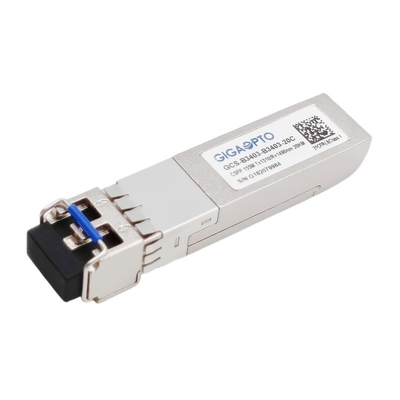

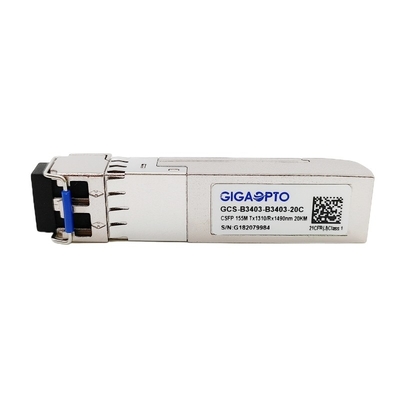

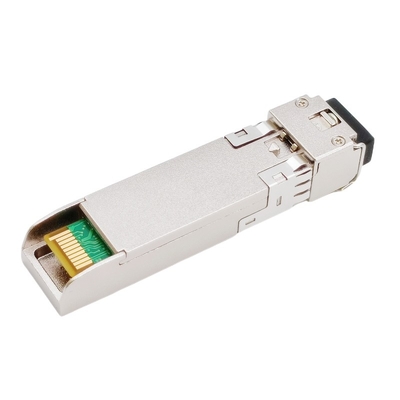

100BASE Dual BIDI CSFP เครื่องรับส่งสัญญาณไฟเบอร์ออปติก TX1310nmRX1490nm LC 20km DOM
คำอธิบาย
ตัวรับส่งสัญญาณแสง CSFP แบบสองทิศทางแบบสองทิศทาง 100Base เป็นเวอร์ชันของ SFP ที่มีฟอร์มแฟคเตอร์ทางกลเหมือนกัน ทำให้ช่องสัญญาณสองทิศทางอิสระสองช่องต่อพอร์ต
สำหรับแต่ละช่องสัญญาณ หน่วยรับส่งสัญญาณ CSFP 100BASE นี้ประกอบด้วยสามส่วน: ตัวส่งเลเซอร์ DFB 1310nm, โฟโตไดโอด PIN 1490nm ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยทางดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C ตามที่ระบุไว้ใน SFF-8472 ซึ่งให้การมอนิเตอร์แบบเรียลไทม์ของอุณหภูมิ แรงดันไฟฟ้า กระแสไบแอสของเลเซอร์ กำลังเอาต์พุตเฉลี่ยของเลเซอร์ กำลังรับกำลังรับ และอื่นๆ
เป็นแนวคิดสำหรับ Fast Ethernet, แอปพลิเคชัน 100Base-X
ข้อมูลจำเพาะ
| ชุดผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ CSFP 100Base | พี/น | GCS-B3403-B3403-20C |
| ฟอร์มแฟกเตอร์ | CSFP | พิมพ์ | 2x BiDi |
| อัตราข้อมูล | 155Mbps/155Mbps | เลนนับ | 2x (เท็กซ์/อาร์x) |
| ระยะทาง | 20km | อินเตอร์เฟซ | 2x LC-Simplex |
| ความยาวคลื่น TX | 2x 1310nm | ความยาวคลื่น RX | 2x 1490nm |
| แรงดันไฟฟ้า | +3.3V (ทั่วไป) | การใช้พลังงาน | ≤ 1.3W |
| ประเภทเครื่องส่งสัญญาณ/เลน | ดีเอฟบี เลเซอร์ | ประเภทตัวรับ/เลน | เข็มหมุด |
| กำลังขับของเครื่องส่งสัญญาณ | -14 ~ -8dBm | ตัวรับความไว | < -32dBm |
| อัตราการสูญพันธุ์ | > 9dB | อินพุตโอเวอร์โหลด | > -3dBm |
| งบประมาณพลังงาน (dB) | 18dB | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| สิ่งแวดล้อม | ขณะทำงาน: 0 ถึง 70°C | การรับประกัน | 3 ปี |
| การเก็บรักษา: -40°C ถึง 85°C | หน่วยน้ำหนัก | 25gram | |
| โปรโตคอล | Fast Ethernet, ได้มาตรฐาน MSA | ||
คุณสมบัติ
แอปพลิเคชัน
ลักษณะทางไฟฟ้าและทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1260 | 1310 | 1360 | นาโนเมตร | |||
| ความกว้างสเปกตรัม (RMS) | ∆λ | 4 | นาโนเมตร | |||||
| กำลังขับเฉลี่ย | หน้ามุ่ย | -14 | -8 | dBm | 1 | |||
| อัตราการสูญพันธุ์ | เอ่อ | 9 | เดซิเบล | |||||
| เวลาเพิ่มขึ้น/ตกของแสง (20% ~ 80%) | tr/tf | 0.26 | น | |||||
| อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 400 | 1800 | mV | 2 | |||
| อินพุทอิมพีแดนซ์ดิฟเฟอเรนเชียล | Zใน | 90 | 100 | 110 | Ω | |||
|
TX ปิดการใช้งาน |
ปิดการใช้งาน | 2.0 | Vcc | วี | ||||
| เปิดใช้งาน | 0 | 0.8 | วี | |||||
|
TX Fault |
ความผิดพลาด | 2.0 | Vcc | วี | ||||
| ปกติ | 0 | 0.8 | วี | |||||
| ผู้รับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | นาโนเมตร | |||
| ตัวรับความไว | -32 | dBm | 3 | |||||
| ตัวรับโอเวอร์โหลด | -3 | dBm | 3 | |||||
| LOS De-Asert | LOSดี | -32 | dBm | |||||
| LOS Assert | LOSอา | -45 | dBm | |||||
| LOS ฮิสเทรีซิส | 1 | 4 | เดซิเบล | |||||
| ข้อมูลสวิงดิฟเฟอเรนเชียล | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
สูง | 2.0 | Vcc | วี | ||||
| ต่ำ | 0.8 | วี | ||||||
หมายเหตุ:
1. พลังงานออปติคัลเปิดตัวใน SMF
2. อินพุต PECL เชื่อมต่อ AC ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 223-1 @155Mbps, BER ≤1×10-12
4. เชื่อมต่อ AC ภายใน
