รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | GPON OLT SFP | พิมพ์: | คลาส C+++/D 9dBm |
|---|---|---|---|
| อัตราบิต (Gb/s): | 2.5Gb/s_TX/1.25Gb/s_RX | ความยาวคลื่น: | 1490nm-TX/1310nm-RX |
| อินเตอร์เฟซ: | SC Simplex | DDMI: | ใช่ |
| คีย์เวิร์ด: | +9dBm คลาส C+++/D GPON OLT SFP ตัวรับส่งสัญญาณ | ||
| เน้น: | 9dBm GPON SFP ตัวรับส่งสัญญาณ,คลาส C +++ D ตัวรับส่งสัญญาณ GPON SFP,ตัวรับส่งสัญญาณ DOM |
||
GPON OLT SFP คลาสค+++/ ดี เท็กซัส เพาเวอร์ 9โมดูลตัวรับส่งสัญญาณ dBm
คำอธิบาย

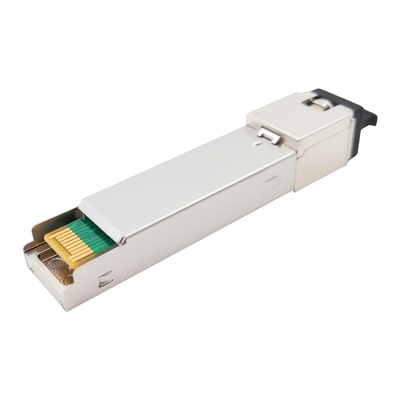

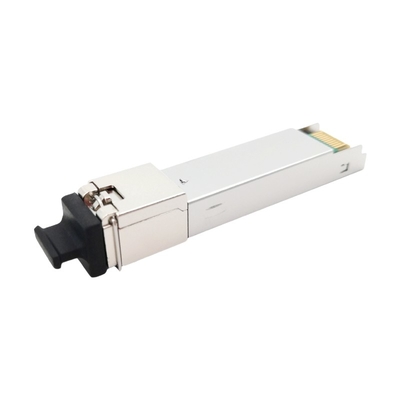

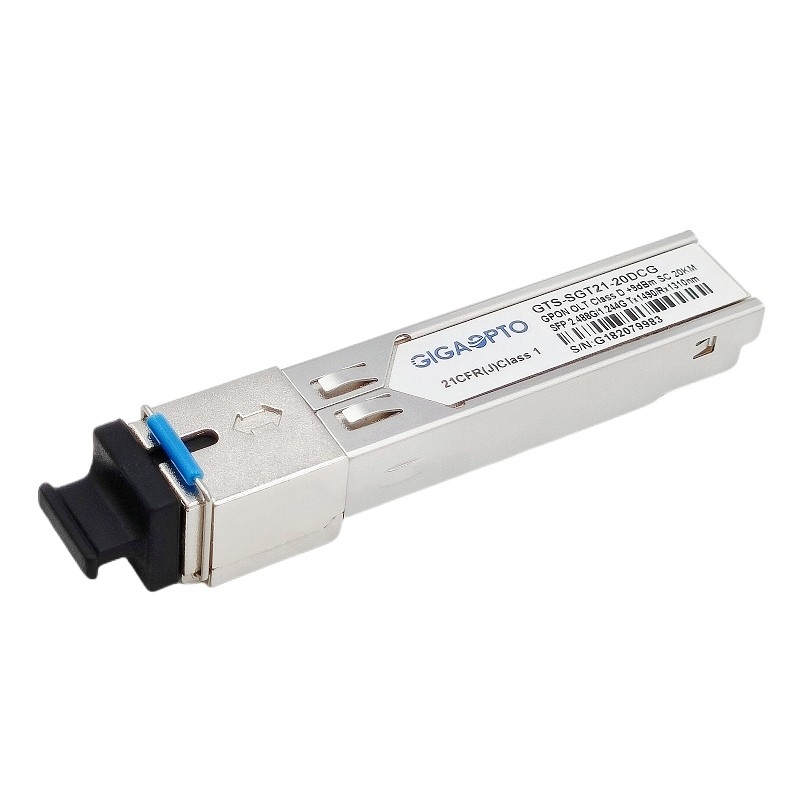

GTS-SGT21-20DCG ของ GIGAOPTO เป็นโมดูลตัวรับส่งสัญญาณประสิทธิภาพสูงสำหรับการสื่อสารด้วยไฟเบอร์เดี่ยวโดยใช้ตัวส่งโหมดต่อเนื่อง 1490nm และตัวรับสัญญาณโหมดถ่ายภาพต่อเนื่อง 1310nmได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนด ITU G.984.2 Class C+++ (Class D) สำหรับการใช้งานเทอร์มินัลสายออปติคัล (OLT)
ตัวส่ง 1490nm DFB LD มีฟังก์ชันควบคุมพลังงานอัตโนมัติ (APC) และวงจรชดเชยอุณหภูมิเพื่อให้แน่ใจว่าพลังงานแสงที่เสถียรและอัตราการสูญพันธุ์ในทุกช่วงอุณหภูมิการทำงานเครื่องส่งสัญญาณเป็นไปตามมาตรฐานความปลอดภัยตา Class 1 ตามมาตรฐาน IEC60825 และ CDRH
เครื่องรับมีพรีแอมพลิฟายเออร์ APD-TIA (ทรานส์อิมพีแดนซ์แอมพลิฟายเออร์) ที่บรรจุอย่างผนึกแน่นและแอมพลิฟายเออร์แบบจำกัดที่มีเอาต์พุตดิฟเฟอเรนเชียลที่เข้ากันได้กับ LVPECLมีเอาต์พุต Burst Packet Detect (SD) ซึ่งเข้ากันได้กับ LVTTLเอาต์พุต SD จะสูงขึ้นหลังจากได้รับแพ็คเก็ตต่อเนื่อง
โมดูล 9dBm ให้ข้อมูลการวินิจฉัยแบบดิจิทัลเกี่ยวกับสภาพการทำงานและสถานะ ซึ่งรวมถึงกำลังส่ง กระแสไบแอสของเลเซอร์ อุณหภูมิโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายไฟข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนจะถูกเขียนและจัดเก็บไว้ในหน่วยความจำภายใน (EEPROM)
โมดูลตัวรับส่งสัญญาณ SFP ได้ทำการทดสอบการสุ่มตัวอย่างภายใต้แบรนด์เราเตอร์ สวิตช์ และเซิร์ฟเวอร์ที่มีชื่อเสียงมากที่สุด
ตัวรับส่งสัญญาณ GPON OLT Class D SFP แบบถอดเปลี่ยนได้อย่างรวดเร็วเหมาะอย่างยิ่งสำหรับการเชื่อมต่อการสื่อสารของผู้ให้บริการอินเทอร์เน็ต (ISP) Gigabit Passive Optical Network (GPON) ลิงก์ออปติคัลอื่นๆ
ข้อมูลจำเพาะ
| ส่วนจำนวน | GTS-SGT21-20DCG | หมวดหมู่ | GPON OLT คลาส C+++/D |
| บรรจุภัณฑ์ | SFP | แรงดันไฟของแหล่งจ่ายไฟ | +3.3V |
| ตัวเชื่อมต่อพิมพ์ | SC UPC | การส่งผ่านแสง | 20km |
| การวินิจฉัยทางดิจิตอล | ได้รับการสนับสนุน | เคเบิ้ลพิมพ์ | 9/125μm SMF |
| การรับประกัน | 3 ปี | อุณหภูมิในการทำงาน | -5~70°C / -40~85°C |
| นิดหน่อยประเมินค่า (ปลายน้ำ) | 2.488Gbps | นิดหน่อยประเมินค่า (ต้นน้ำ) | 1.244Gbps |
| ศูนย์กลางความยาวคลื่น (TX) | 1490nm | ศูนย์กลางความยาวคลื่น (RX) | 1310nm |
| พลัง การสลายตัว | <1.5W | รวมปัจจุบัน(สูงสุด) | 450mA |
| เครื่องส่งสัญญาณพิมพ์ | DFB | ผู้รับพิมพ์ | APD |
| TXเอาท์พุตพลัง | 9dBm (ทั่วไป) | RXความไว | < -32.0dBm |
| อัตราการสูญพันธุ์ | >8.2dB | ผู้รับโอเวอร์โหลด | >-15dBm |
| โปรโตคอล | SFF-8472, ITUT-984.2 | ||
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
| ลักษณะเครื่องส่งสัญญาณแสง | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| พลังที่เปิดตัว (เฉลี่ย) | พีออก | +6 | +9 | +10 | dBm | |
| ช่วงความยาวคลื่นปฏิบัติการ | λค | 1480 | 1500 | นาโนเมตร | ||
| ความกว้างของสเปกตรัม (-20dB) | ∆λ | 1 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | ||||
| อัตราการสูญพันธุ์ | เอ่อ | 8.2 | เดซิเบล | PRBS223-1+72CID @2.488Gbit/วินาที | ||
| บทลงโทษของเครื่องส่งสัญญาณและการกระจาย | TDP | 1 | เดซิเบล | ส่งบน 20km SMF | ||
| ออปติคัลเอาท์พุตหลังจากปิดใช้งาน TX | พีDIS | -39 | dBm | |||
| เอาท์พุทตาไดอะแกรม | สอดคล้องกับ ITU-T G.984.2 | |||||
| การสะท้อนของเครื่องส่งสัญญาณ | -10 | เดซิเบล | ||||
| ลักษณะตัวรับแสง | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | แม็กซ์ | หน่วย | หมายเหตุ |
| ช่วงความยาวคลื่น | λค | 1260 | 1360 | นาโนเมตร | ||
| ตัวรับความไว | เซน | -32 | dBm | Note1 | ||
| โอเวอร์โหลดอินพุตพลังงานออปติคัล | นั่ง | -15 | dBm | Note1 | ||
| ช่วงไดนามิก | 15 | เดซิเบล | รูปที่ 1 | |||
| ตัวรับสะท้อนแสง | -15 | เดซิเบล | ||||
วงจรการใช้งานทั่วไป
EEPROMแผนที่หน่วยความจำ
สารบัญหน่วยความจำ EEPROM Serial ID
ตัวรับส่งสัญญาณแสงประกอบด้วย EEPROMให้การเข้าถึงข้อมูลระบุตัวตนที่ซับซ้อนซึ่งอธิบายความสามารถของตัวรับส่งสัญญาณ อินเทอร์เฟซมาตรฐาน ผู้ผลิต และข้อมูลอื่นๆเมื่อเปิดใช้งานโปรโตคอลอนุกรม โฮสต์จะสร้างสัญญาณนาฬิกาอนุกรม (SCL, Mod Def 1)ขอบบวกข้อมูลนาฬิกาลงในเซ็กเมนต์ของ EEPROM ที่ไม่ได้เขียนไว้ภายในตัวรับส่งสัญญาณ SFPขอบลบนาฬิกาข้อมูลจากตัวรับส่งสัญญาณ SFPสัญญาณข้อมูลอนุกรม (SDA, Mod Def 2) เป็นแบบสองทิศทางสำหรับการถ่ายโอนข้อมูลแบบอนุกรมโฮสต์ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุดของการเปิดใช้งานโปรโตคอลอนุกรมความทรงจำถูกจัดระเบียบเป็นชุดของคำข้อมูล 8 บิตที่สามารถแก้ไขได้ทีละคำหรือตามลำดับ
โมดูลให้ข้อมูลการวินิจฉัยเกี่ยวกับสภาวะการทำงานในปัจจุบันตัวรับส่งสัญญาณสร้างข้อมูลการวินิจฉัยนี้โดยการแปลงสัญญาณแอนะล็อกภายในให้เป็นดิจิทัลข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนถูกเขียนขึ้นระหว่างการผลิตอุปกรณ์การตรวจสอบพลังงานที่ได้รับ การตรวจสอบกำลังส่ง การตรวจสอบกระแสอคติ การตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ และการตรวจสอบอุณหภูมิ ทั้งหมดถูกนำมาใช้ข้อมูลการวินิจฉัยเป็นค่า A/D ดิบ และต้องแปลงเป็นหน่วยในโลกแห่งความเป็นจริงโดยใช้ค่าคงที่การสอบเทียบที่จัดเก็บไว้ในตำแหน่ง EEPROM 56 - 95 ที่ที่อยู่บัสอนุกรมของสาย A2hฟิลด์ข้อมูลเฉพาะแผนที่หน่วยความจำการวินิจฉัยแบบดิจิตอลกำหนดดังต่อไปนี้
