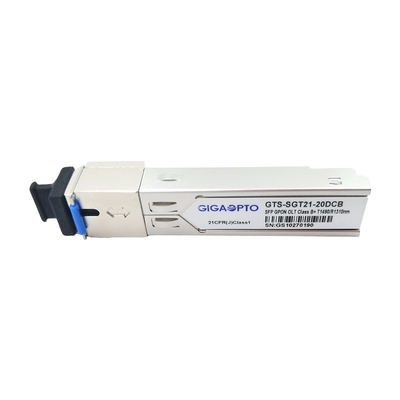

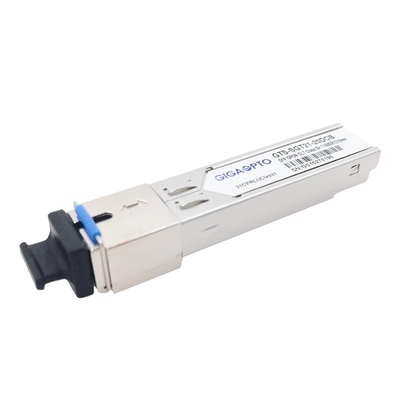

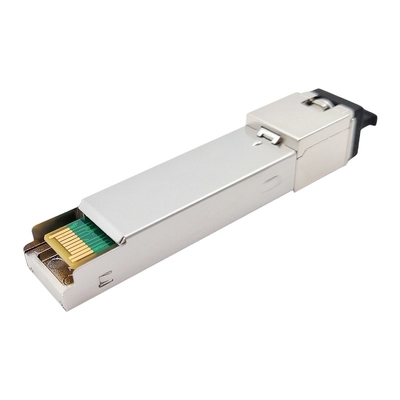

OLT GPON SFP ตัวรับส่งสัญญาณคลาส B + TX 1490nm 2.5G RX 1310nm 1.25G 20km SC DDM โมดูลตัวรับส่งสัญญาณ

TX-2.5G/RX-1.25G GPON Transceiver Class B+ (SMF, 1490nm-TX/1310nm-RX, 20km, SC )

คำอธิบาย

GTS-SGT21-20DCB ของ GIGAOPTO เป็นโมดูลตัวรับส่งสัญญาณประสิทธิภาพสูงสำหรับการสื่อสารด้วยไฟเบอร์เดี่ยวโดยใช้ตัวส่งโหมดต่อเนื่อง 1490nm และตัวรับสัญญาณโหมดถ่ายภาพต่อเนื่อง 1310nmได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนด ITU G.984.2 Class B+ สำหรับการใช้งานเทอร์มินัลสายออปติคัล (OLT)

ตัวส่ง 1490nm DFB LD มีฟังก์ชันควบคุมพลังงานอัตโนมัติ (APC) และวงจรชดเชยอุณหภูมิเพื่อให้แน่ใจว่าพลังงานแสงที่เสถียรและอัตราการสูญพันธุ์ในทุกช่วงอุณหภูมิการทำงานเครื่องส่งสัญญาณเป็นไปตามมาตรฐานความปลอดภัยตา Class 1 ตามมาตรฐาน IEC60825 และ CDRHเครื่องรับมีพรีแอมพลิฟายเออร์ APD-TIA (ทรานส์อิมพีแดนซ์แอมพลิฟายเออร์) ที่บรรจุอย่างผนึกแน่นและแอมพลิฟายเออร์แบบจำกัดที่มีเอาต์พุตดิฟเฟอเรนเชียลที่เข้ากันได้กับ LVPECLมีเอาต์พุต Burst Packet Detect (SD) ซึ่งเข้ากันได้กับ LVTTLเอาต์พุต SD จะสูงขึ้นหลังจากได้รับแพ็คเก็ตต่อเนื่อง

โมดูลนี้ให้ข้อมูลการวินิจฉัยทางดิจิทัลเกี่ยวกับสภาพการทำงานและสถานะ ซึ่งรวมถึงกำลังส่ง กระแสไบแอสของเลเซอร์ อุณหภูมิของโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนจะถูกเขียนและจัดเก็บไว้ในหน่วยความจำภายใน (EEPROM)

โมดูลตัวรับส่งสัญญาณ SFP ได้ทำการทดสอบการสุ่มตัวอย่างภายใต้แบรนด์เราเตอร์ สวิตช์ และเซิร์ฟเวอร์ที่มีชื่อเสียงมากที่สุด

ตัวรับส่งสัญญาณ GPON SFP แบบถอดเปลี่ยนได้อย่างรวดเร็วเหมาะอย่างยิ่งสำหรับการเชื่อมต่อการสื่อสารของผู้ให้บริการอินเทอร์เน็ต (ISP) Gigabit Passive Optical Network (GPON) ลิงก์ออปติคัลอื่นๆ

ข้อมูลจำเพาะ

คุณสมบัติ

• ลิงค์ข้อมูลแบบสองทิศทางแบบไฟเบอร์เดี่ยวลิงก์แอปพลิเคชัน TX 2488Mbps/RX1244Mbps ที่ไม่สมมาตร
• ตัวส่งเลเซอร์ DFB โหมดต่อเนื่อง 1490 นาโนเมตรและตัวรับสัญญาณ APD-TIA แบบถ่ายต่อเนื่อง 1310 นาโนเมตร

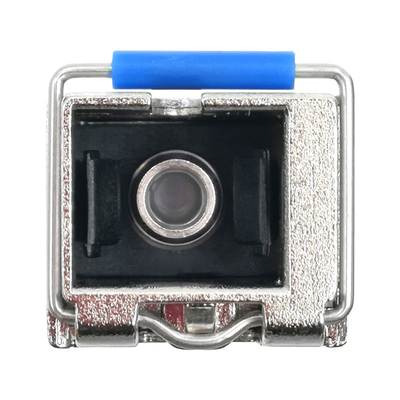

• แพ็คเกจขนาดเล็กแบบเสียบได้พร้อมขั้วต่อ SC/UPC
• อุณหภูมิในการทำงาน 0 ถึง 70°C
• แหล่งจ่ายไฟ 3.3V เดียว
• อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล
• ฟังก์ชัน Digital Burst RSSI เพื่อตรวจสอบระดับพลังงานแสงอินพุต
• อินพุต/เอาต์พุตข้อมูลที่รองรับ LVPECL
• ตัวควบคุมปิดการใช้งานเครื่องส่งสัญญาณ LVTTL
• LVTTL ส่งสัญญาณเลเซอร์ผิดพลาดปลุก
• ตัวรับ LVTTL แบบเร็ว Signal Detect (SD) การตอบสนองต่อตัวบ่งชี้
• EMI ต่ำและการป้องกัน ESD ที่ยอดเยี่ยม
• มาตรฐานความปลอดภัยของเลเซอร์ Class I ตามมาตรฐาน IEC-60825
• การปฏิบัติตาม RoHS6

แอปพลิเคชัน

• เครือข่ายออปติคัลแบบพาสซีฟที่รองรับกิกะบิต (GPON)

มาตรฐาน

• สอดคล้องกับข้อตกลงหลายแหล่งของ SFP (MSA) SFF-8074i
• สอดคล้องกับ ITU-T G.984.2 การแก้ไข 1
• สอดคล้องกับ FCC 47 CFR Part 15, Class B
• สอดคล้องกับ FDA 21 CFR 1040.10 และ 1040.11 ยกเว้นการเบี่ยงเบนตามประกาศเกี่ยวกับเลเซอร์ ฉบับที่ 50 ลงวันที่ 24 มิถุนายน 2550
• สอดคล้องกับ SFF-8472
• เข้ากันได้กับ TR-NWT-000870 4.1 การจำแนกความไว ESD Class2
• เข้ากันได้กับ Telcordia GR-468-CORE

ข้อมูลการสั่งซื้อ- GPON OLT SFP Series ของ Gigaopto (DFB+APD SC Simplex)

ความเข้ากันได้

โมดูลรับส่งสัญญาณออปติคัล GTS-SGT21-20DCB SFP ของ GIGAOPTO ทั้งหมดเป็นแบบโอเพนซอร์ส สามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์แบรนด์ดังทั่วโลก เช่น HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320 , ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOMโปรดดูรายละเอียดความเข้ากันได้ในตารางต่อไปนี้ โปรดติดต่อเรา
