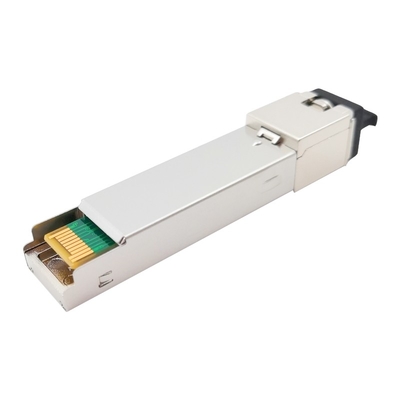

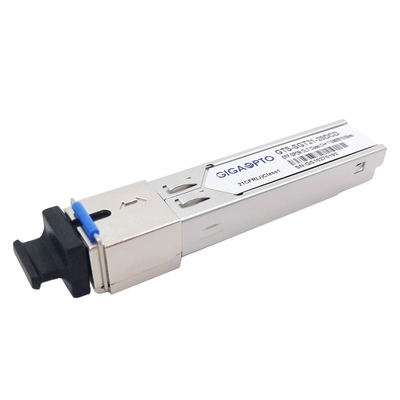

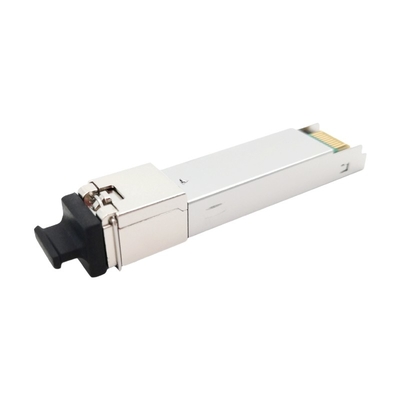

20KM OLT GPON SFP เครื่องรับส่งสัญญาณคลาส C ++ 1490nm TX 1310nm RX SC UPC DDM

ตัวรับส่งสัญญาณ GPON OLT C++ 6dBm 20km SMF SC/UPC DDM

คำอธิบาย

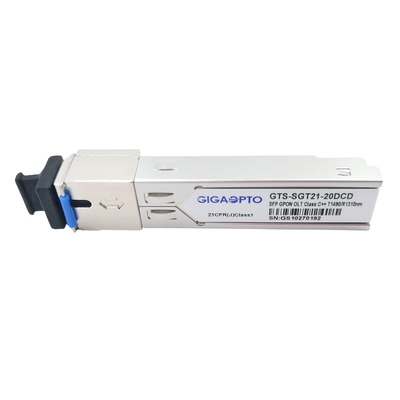

GTS-SGT21-20DCD ของ GIGAOPTO เป็นโมดูลตัวรับส่งสัญญาณประสิทธิภาพสูงสำหรับการสื่อสารด้วยไฟเบอร์เดี่ยวโดยใช้ตัวส่งโหมดต่อเนื่อง 1490nm และตัวรับโหมดถ่ายภาพต่อเนื่อง 1310nmได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนด ITU G.984.2 Class C++ สำหรับแอปพลิเคชัน Optical Line Terminal (OLT)

ตัวส่ง 1490nm DFB LD มีฟังก์ชันควบคุมพลังงานอัตโนมัติ (APC) และวงจรชดเชยอุณหภูมิเพื่อให้แน่ใจว่าพลังงานแสงที่เสถียรและอัตราการสูญพันธุ์ในทุกช่วงอุณหภูมิการทำงานเครื่องส่งสัญญาณเป็นไปตามมาตรฐานความปลอดภัยตา Class 1 ตามมาตรฐาน IEC60825 และ CDRH

เครื่องรับมีพรีแอมพลิฟายเออร์ APD-TIA (ทรานส์อิมพีแดนซ์แอมพลิฟายเออร์) ที่บรรจุอย่างผนึกแน่นและแอมพลิฟายเออร์แบบจำกัดที่มีเอาต์พุตดิฟเฟอเรนเชียลที่เข้ากันได้กับ LVPECLมีเอาต์พุต Burst Packet Detect (SD) ซึ่งเข้ากันได้กับ LVTTLเอาต์พุต SD จะสูงขึ้นหลังจากได้รับแพ็คเก็ตต่อเนื่องโมดูลนี้ให้ข้อมูลการวินิจฉัยทางดิจิทัลเกี่ยวกับสภาพการทำงานและสถานะ ซึ่งรวมถึงกำลังส่ง กระแสไบแอสของเลเซอร์ อุณหภูมิของโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายข้อมูลเกณฑ์การสอบเทียบและการแจ้งเตือน/คำเตือนจะถูกเขียนและจัดเก็บไว้ในหน่วยความจำภายใน (EEPROM) OLT . นี้โมดูลตัวรับส่งสัญญาณ SFP ได้ทำการทดสอบการสุ่มตัวอย่างภายใต้แบรนด์เราเตอร์ สวิตช์ และเซิร์ฟเวอร์ที่มีชื่อเสียงมากที่สุด

ตัวรับส่งสัญญาณ GPON SFP แบบถอดเปลี่ยนได้อย่างรวดเร็วเหมาะอย่างยิ่งสำหรับการเชื่อมต่อการสื่อสารของผู้ให้บริการอินเทอร์เน็ต (ISP) Gigabit Passive Optical Network (GPON) ลิงก์ออปติคัลอื่นๆ

ข้อมูลจำเพาะ

คุณสมบัติ

• ลิงค์ข้อมูลแบบสองทิศทางแบบไฟเบอร์เดี่ยวลิงก์แอปพลิเคชัน TX 2488Mbps/RX1244Mbps ที่ไม่สมมาตร
• ตัวส่งเลเซอร์ DFB โหมดต่อเนื่อง 1490 นาโนเมตรและตัวรับสัญญาณ APD-TIA แบบถ่ายต่อเนื่อง 1310 นาโนเมตร
• แพ็คเกจขนาดเล็กแบบเสียบได้พร้อมขั้วต่อ SC/UPC
• ช่วงอุณหภูมิของเคสในการทำงาน:เชิงพาณิชย์: 0 °C ~ 70 °C, อุตสาหกรรม: -40 °C ~ 85 °C
• แหล่งจ่ายไฟ 3.3V เดียว
• อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล
• ฟังก์ชัน Digital Burst RSSI เพื่อตรวจสอบระดับพลังงานแสงอินพุต
• อินพุต/เอาต์พุตข้อมูลที่รองรับ LVPECL
• ตัวควบคุมปิดการใช้งานเครื่องส่งสัญญาณ LVTTL
• LVTTL ส่งสัญญาณเลเซอร์ผิดพลาดปลุก
• ตัวรับ LVTTL แบบเร็ว Signal Detect (SD) การตอบสนองต่อตัวบ่งชี้
• EMI ต่ำและการป้องกัน ESD ที่ยอดเยี่ยม
• มาตรฐานความปลอดภัยของเลเซอร์ Class I ตามมาตรฐาน IEC-60825
• การปฏิบัติตาม RoHS6

แอปพลิเคชัน

• เครือข่ายออปติคัลแบบพาสซีฟที่รองรับกิกะบิต (GPON)

มาตรฐาน

• สอดคล้องกับข้อตกลงหลายแหล่งของ SFP (MSA) SFF-8074i
• สอดคล้องกับ ITU-T G.984.2 การแก้ไข 1
• สอดคล้องกับ FCC 47 CFR Part 15, Class B
• สอดคล้องกับ FDA 21 CFR 1040.10 และ 1040.11 ยกเว้นการเบี่ยงเบนตามประกาศเกี่ยวกับเลเซอร์ ฉบับที่ 50 ลงวันที่ 24 มิถุนายน 2550
• สอดคล้องกับ SFF-8472
• เข้ากันได้กับ TR-NWT-000870 4.1 การจำแนกความไว ESD Class2
• เข้ากันได้กับ Telcordia GR-468-CORE

ข้อมูลการสั่งซื้อ- GPON OLT SFP Series ของ Gigaopto (DFB+APD SC Simplex)

ความเข้ากันได้

ในฐานะผู้ให้บริการระดับโลกของผลิตภัณฑ์ Brand Compatible Networking เราได้ลงทุนจำนวนมากในช่วงไม่กี่ปีที่ผ่านมาเพื่อสนับสนุนลูกค้าของเรา เช่นเดียวกับโครงสร้างพื้นฐานทางกายภาพและแพลตฟอร์มอุปกรณ์ทดสอบของเราความสามารถด้านวิศวกรรมและการทดสอบที่เชื่อถือได้โดยรวมของเราช่วยให้เราผลิตเครื่องรับส่งสัญญาณที่เข้ากันได้กับแบรนด์ให้เลือกมากมายโมดูลรับส่งสัญญาณแสง GTS-SGT21-20DCD SFP นี้เข้ากันได้กับอุปกรณ์แบรนด์ดังทั่วโลก 100% เช่น HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, โนเกีย 7360, C-DATA, VSOL, BDCOMโปรดดูตารางการติดต่อ P/Nหากแบรนด์และหมายเลขชิ้นส่วนที่คุณกำลังมองหาไม่อยู่ในรายการด้านล่าง โปรดแจ้งให้เราทราบและเรายินดีที่จะให้รายละเอียดเพิ่มเติมแก่คุณ
