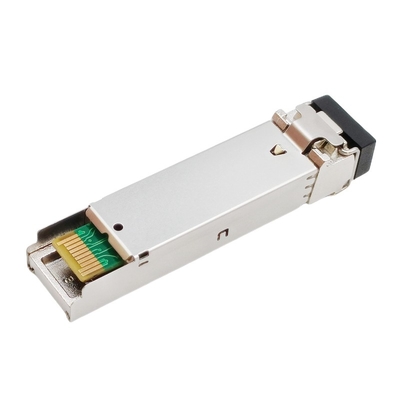

โมดูลรับส่งสัญญาณ ONU Class B + GPON SFP SMF Tx1310nm Rx1490nm LC APC

โมดูลตัวรับส่งสัญญาณ GPON ONU SFP

เต้ารับตัวเชื่อมต่อ Class B+ LC APC

ความเข้ากันได้ทั่วไป RoHS FCC CE REACH

คำอธิบาย

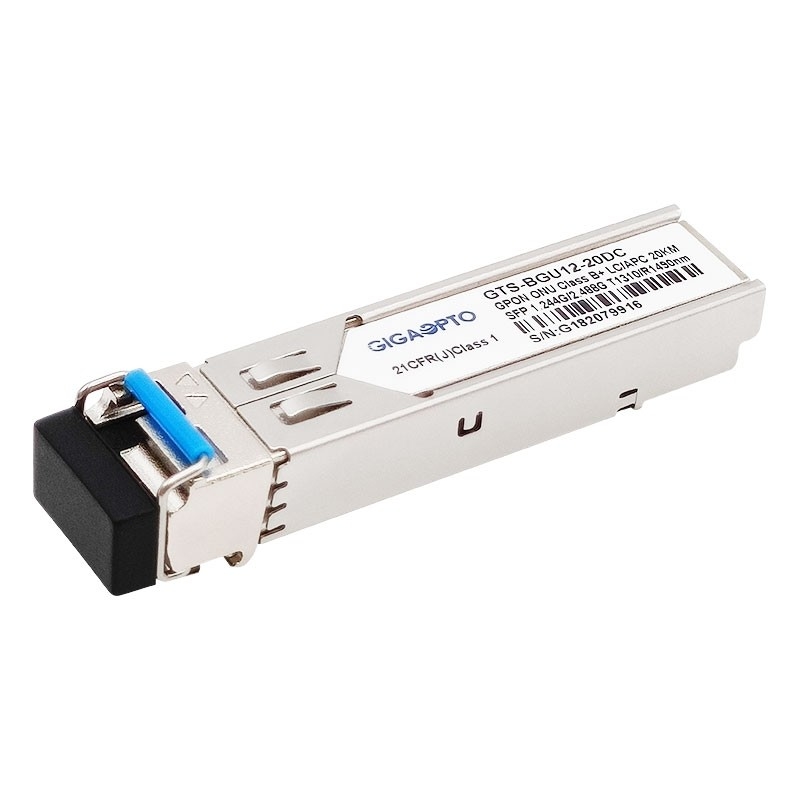

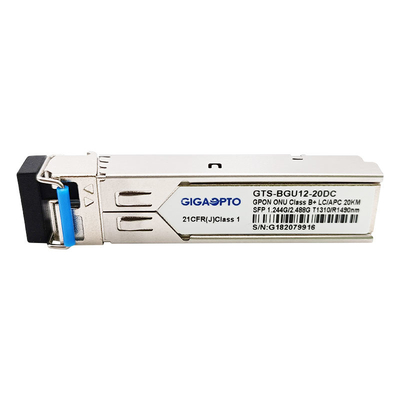

นี้GTS-BGU12-20DCโมดูลตัวรับส่งสัญญาณ GPON ONU SFP Class B + ออกแบบมาสำหรับการส่งสัญญาณ Passive Optical Network (GPON) ที่รองรับกิกะบิตสามารถรองรับแอปพลิเคชัน Class B+ ODN ที่ระบุโดยมาตรฐาน ITU-T G.984.2 และ ITU-T G.984.2 Amendent-2006

โมดูลเครื่องส่งสัญญาณใช้ไดโอดเลเซอร์ DFB ขนาด 1310 นาโนเมตร และเป็นไปตามมาตรฐานความปลอดภัยดวงตา IEC60825 และ CDRH คลาส 1 อย่างสมบูรณ์ประกอบด้วยฟังก์ชัน APC วงจรชดเชยอุณหภูมิเพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนด G.984.2 ที่อุณหภูมิการทำงาน อินพุตข้อมูล และวงจรต่อกระแสสลับ AC หรือ DC

ส่วนเครื่องรับใช้ APD-TIA ขนาด 1550 นาโนเมตร (APD พร้อมแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์) และแอมพลิฟายเออร์จำกัดAPD จะแปลงพลังงานแสงเป็นกระแสไฟฟ้า และกระแสจะถูกแปลงเป็นแรงดันไฟฟ้าโดยแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ดิฟเฟอเรนเชียล DATA และ /DATA CML สัญญาณข้อมูลถูกสร้างโดยลิมิเต็ดแอมพลิฟายเออร์APD-TIA เป็นไฟฟ้ากระแสสลับที่เชื่อมต่อกับแอมพลิฟายเออร์จำกัดผ่านฟิลเตอร์กรองความถี่ต่ำ

โมดูลนี้ให้ข้อมูลการวินิจฉัยทางดิจิทัลเกี่ยวกับสภาพการทำงานและสถานะ ซึ่งรวมถึงกำลังส่ง กระแสไบแอสของเลเซอร์ อุณหภูมิของโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนจะถูกเขียนและจัดเก็บไว้ในหน่วยความจำภายใน (EEPROM)

ข้อมูลจำเพาะ

คุณสมบัติ

• แพ็คเกจ SFP พร้อมเต้ารับ LC
• 1.244Gbps, เครื่องส่งสัญญาณโหมดถ่ายภาพต่อเนื่อง 1310nm
• 2.488Gbps, 1490nm ตัวรับโหมดต่อเนื่อง
• เลเซอร์ DFB ที่ไม่มีการระบายความร้อนและเครื่องตรวจจับความไวสูง APD
• Class 1 FDA และ IEC60825-1 Laser Safety Compliant
• อุณหภูมิกรณีใช้งาน:มาตรฐาน: 0℃~+70℃ /อุตสาหกรรม: -40℃~+85℃
• สอดคล้องกับ ITU-T G.984.2 และ G.984.2 Amendent-2006
• สอดคล้องกับข้อกำหนด SFP MSA

แอปพลิเคชัน

• เครือข่ายออปติคอลกิกะบิตพาสซีฟ (GPON)
• FTTx

มาตรฐาน

• สอดคล้องกับข้อตกลงหลายแหล่งของ SFP (MSA) SFF-8074i
• สอดคล้องกับ ITU-T 984.2
• สอดคล้องกับ FCC 47 CFR Part 15, Class B
• สอดคล้องกับ FDA 21 CFR 1040.10 และ 1040.11 ยกเว้นการเบี่ยงเบนตามประกาศเกี่ยวกับเลเซอร์ ฉบับที่ 50 ลงวันที่ 24 มิถุนายน 2550
• สอดคล้องกับ SFF-8472
• เข้ากันได้กับ TR-NWT-000870 4.1 การจำแนกความไว ESD Class2
• เข้ากันได้กับ Telcordia GR-468-CORE

สำหรับตัวรับส่งสัญญาณ GPON ONU SFP เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้

ชุดเครื่องรับส่งสัญญาณ GPON ONU (อัตราข้อมูลTX-1.244G/RX-2.488G, ความยาวคลื่น:TX1310nm/RX1490nm, Class B+, DFB+APD)
