รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | XGPON/XGSPON Combo OLT เครื่องรับส่งสัญญาณ | แอปพลิเคชัน: | XGPON & XGSPON |
|---|---|---|---|
| อัตราข้อมูล (Gbps): | XGSPON-TX 9.953 RX9.953 RX 2.488, XGPON-TX 9.953 RX 2.488 | ความยาวคลื่น TX: | XGSPON-1577nm, XGPON-1490nm |
| ความยาวคลื่น RX: | XGSPON/XGPON-1270nm | ส่วนประกอบ: | EML+APD |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด: | XGPON & XGSPON Combo OLT โมดูลตัวรับส่งสัญญาณ |
| เน้น: | OLT SFP + ตัวรับส่งสัญญาณ,22PIN SFP + ตัวรับส่งสัญญาณ,Huawei XGPON |
||
Huawei XGPON & XGSPON Combo OLT SFP + 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G โมดูลเครื่องรับส่งสัญญาณ
คำอธิบาย

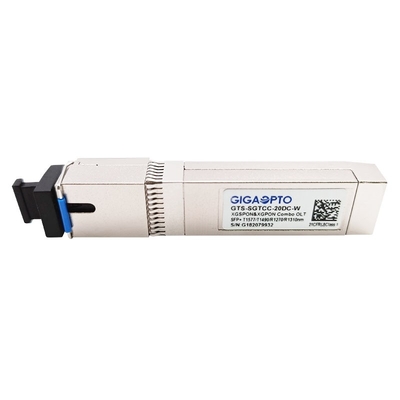

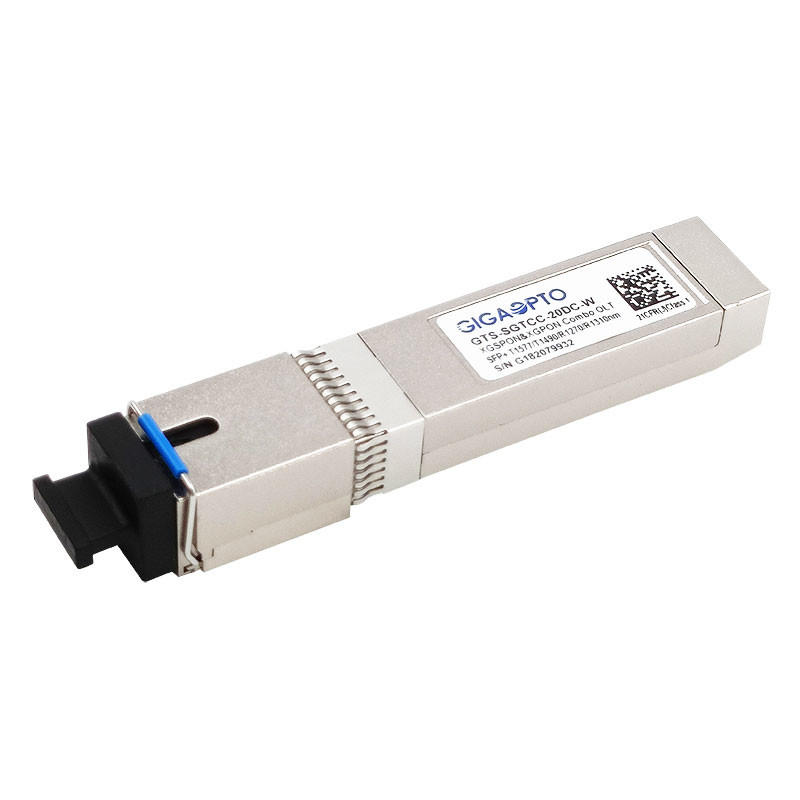

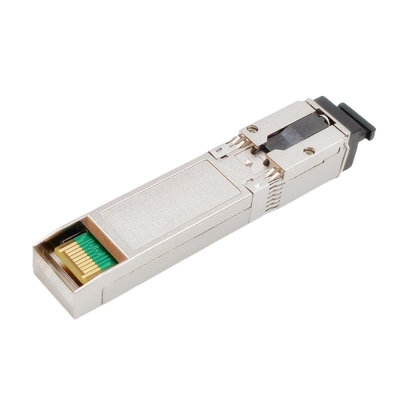

GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON Combo OLT ของ Gigaopto เข้ากันได้กับ GPON OLT B+ และ XGSPON&XGPON OLT N1
ประกอบด้วยเครื่องส่งสัญญาณโหมดต่อเนื่อง 1577nm 10Gbps พร้อมเลเซอร์ EML, เครื่องรับโหมดถ่ายภาพต่อเนื่อง 1270nm 10Gbps/2.5Gbps พร้อม APD-TIA, เครื่องส่งโหมดต่อเนื่อง 1490nm 2.5Gbps พร้อมเลเซอร์ DFB และตัวรับสัญญาณโหมดถ่ายภาพต่อเนื่อง 1310nm 1.25G ด้วย APD-TIAเป็น SFP+ form-factor โดยใช้ BIDI SC/UPC Receptacle ช่วงอุณหภูมิเชิงพาณิชย์ตั้งแต่ 0 ถึง 70°C
คุณสมบัติ
สภาพการทำงานและการเก็บรักษา
| พารามิเตอร์ | หน่วย | นาที. | ทั่วไป | แม็กซ์ |
| อุณหภูมิในการจัดเก็บ | °C | -40 | 85 | |
| อุณหภูมิกรณีปฏิบัติการ | °C | 0 | 70 | |
| ความชื้นในการจัดเก็บ | % | 5 | 90 | |
| ความชื้นสัมพัทธ์ในการทำงาน | % | 5 | 85 | |
| แรงดันไฟของแหล่งจ่ายไฟ | วี | 3.135 | 3.3 | 3.465 |
| การใช้พลังงาน | W | 2.8 | ||
| เกณฑ์ความเสียหายสำหรับผู้รับ | dBm | -3 | ||
| อัตราบิตสำหรับ Tx 1577nm | Gbps | 9.953 | ||
| อัตราบิตสำหรับ Rx 1270nm | Gbps | 2.488 | 9.953 | |
| อัตราบิตสำหรับ Tx 1490nm | Gbps | 2.488 | ||
| อัตราบิตสำหรับ Rx 1310nm | Gbps | 1.244 | ||
ลักษณะเฉพาะ
ประสิทธิภาพการทำงานทั้งหมดถูกกำหนดไว้ที่อุณหภูมิและสภาวะการทำงานทั้งหมด
| พารามิเตอร์ | หน่วย | นาที. | ทั่วไป | แม็กซ์ | |||
| XGSPON1577nm 9.953G เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง TX | นาโนเมตร | 1575 | 1577 | 1580 | |||
| ความกว้างของสเปกตรัม (-20dB) | นาโนเมตร | 1 | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | เดซิเบล | 30 | |||||
| XGSPON Mean เปิดตัวพาวเวอร์ (N1 บอล) |
dBm | 2.5 | 5 | ||||
| XGSPON Mean เปิดตัวพาวเวอร์ (N1 อีโอแอล) |
dBm | 2 | 5 | ||||
| กำลังเปิดตัวเฉลี่ย (ปิด TX) | dBm | -39 | |||||
| อัตราการสูญพันธุ์ | เดซิเบล | 8.2 | |||||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | เดซิเบล | 15 | |||||
| XGSPON ทรานสมิตเตอร์ 20km บทลงโทษการกระจายตัวของไฟเบอร์ |
เดซิเบล | 1 | |||||
| หน้ากากส่งสัญญาณ (PRBS231-1@9.953G) |
สอดคล้องกับ ITU-T G.9807.1 | ||||||
| XGPON 1577nm 9.953G เครื่องส่งสัญญาณ | |||||||
| ความยาวคลื่นกลาง TX | นาโนเมตร | 1575 | 1577 | 1580 | |||
| ความกว้างของสเปกตรัม (-20dB) | นาโนเมตร | 1 | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | เดซิเบล | 30 | |||||
| XGPON Mean เปิดตัวพาวเวอร์ (N1 บอล) |
dBm | 2.5 | 6 | ||||
| XGPON Mean เปิดตัวพาวเวอร์ | dBm | 2 | 6 | ||||
| (N1 อีโอแอล) | |||||||
| กำลังเปิดตัวเฉลี่ย (ปิด TX) | dBm | -39 | |||||
| อัตราการสูญพันธุ์ | เดซิเบล | 8.2 | |||||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | เดซิเบล | 15 | |||||
| เครื่องส่งสัญญาณ XGPON 20km บทลงโทษการกระจายตัวของไฟเบอร์ |
เดซิเบล | 0.5 | |||||
| หน้ากากส่งสัญญาณ (PRBS231-1@9.953G) |
สอดคล้องกับ ITU-T G.987.2 | ||||||
| XGSPON 1270nm 9.953G ตัวรับ | |||||||
| รับความยาวคลื่น | นาโนเมตร | 1260 | 1270 | 1280 | |||
| ความไว (N1 BOL) (PRBS231-1@9.953G,ER=8.2, BER<10-3) |
dBm | -26.5 | |||||
| ความไว (N1 EOL) (PRBS231-1@9.953G,ER=8.2, BER<10-3) |
dBm | -26 | |||||
| โอเวอร์โหลด (N1) | dBm | -4 | |||||
| ตั้งเวลา | น | 100 | |||||
| SD ยืนยันระดับ | dBm | -29 | |||||
| SD ยกเลิกการยืนยันระดับ | dBm | -45 | |||||
| SD Hysteresis | เดซิเบล | 0.5 | 6 | ||||
| XGPON 1270nm 2.488G ตัวรับ | |||||||
| รับความยาวคลื่น | นาโนเมตร | 1260 | 1270 | 1280 | |||
| ความไว (N1 BOL) (PRBS223-1@2.488G,ER=8.2, BER<10- 4) |
dBm | -28 | |||||
| ความไว (N1 EOL) (PRBS223-1@2.488G,ER=8.2, BER<10- 4) |
dBm | -27.5 | |||||
| โอเวอร์โหลด (N1) | dBm | -6 | |||||
| SD ยืนยันระดับ | dBm | -29 | |||||
| SD ยกเลิกการยืนยันระดับ | dBm | -45 | |||||
| SD Hysteresis | เดซิเบล | 0.5 | 6 | ||||
| พารามิเตอร์ | หน่วย | นาที. | ทั่วไป | แม็กซ์ |
| เครื่องส่งสัญญาณ GPON 1490nm 2.488G | ||||
| ความยาวคลื่นกลาง TX | นาโนเมตร | 1480 | 1490 | 1500 |
| ความกว้างของสเปกตรัม (-20dB) | นาโนเมตร | 1 | ||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | เดซิเบล | 30 | ||
| ค่าเฉลี่ยเปิดตัว (B+ BOL) | dBm | 2.5 | 5 | |
| กำลังเปิดตัวเฉลี่ย (B+ EOL) | dBm | 1.5 | 5 | |
| กำลังเปิดตัวเฉลี่ย (ปิด TX) | dBm | -39 | ||
| อัตราการสูญพันธุ์ | เดซิเบล | 8.2 | ||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | เดซิเบล | 15 | ||
| GPON ทรานสมิตเตอร์ 20km บทลงโทษการกระจายตัวของไฟเบอร์ |
เดซิเบล | 1 | ||
| หน้ากากส่งสัญญาณ (PRBS223- 1@2.488G) |
สอดคล้องกับITU-TG.984.2 | |||
| GPON 1310nm 1.244G ตัวรับ | ||||
| รับความยาวคลื่น | นาโนเมตร | 1290 | 1310 | 1330 |
| ความไว (B+ BOL) (PRBS223-1@1.244G,ER=10,BER<10- 10) |
dBm | -29 | ||
| ความไว (B+ EOL) (PRBS223-1@1.244G,ER=10,BER<10- 10) |
dBm | -28 | ||
| โอเวอร์โหลด (B+) | dBm | -8 | ||
| ไดนามิกเรนจ์โหมดถ่ายภาพต่อเนื่องของตัวรับ | เดซิเบล | 15 | ||
| SDAssert ระดับ | dBm | -30 | ||
| SDDe-ยืนยันระดับ | dBm | -45 | ||
| SD Hysteresis | เดซิเบล | 0.5 | 6 | |
| พารามิเตอร์ | หน่วย | นาที. | ทั่วไป | แม็กซ์ |
| ลักษณะการเชื่อมต่อทางไฟฟ้า | ||||
| XGSPON&XGPON อินพุตข้อมูลสวิง ดิฟเฟอเรนเชียล/TX |
mV | 120 | 800 | |
| XGSPON&XGPON เอาต์พุตข้อมูลสวิง ดิฟเฟอเรนเชียล/RX |
mV | 400 | 800 | |
| GPON อินพุตข้อมูลสวิงดิฟเฟอเรนเชียล/TX | mV | 200 | 1600 | |
| สวิงเอาต์พุตข้อมูล GPON ดิฟเฟอเรนเชียล/RX |
mV | 1200 | 2000 | |
| อิมพีแดนซ์ความแตกต่างของข้อมูล | Ω | 90 | 100 | 110 |
| LVTTL เอาต์พุตสูง | วี | 2.4 | Vcc | |
| เอาต์พุต LVTTL ต่ำ | วี | 0 | 0.4 | |
| LVTTL อินพุตสูง | วี | 2.0 | Vcc+0.3 | |
| อินพุต LVTTL ต่ำ | วี | 0 | 0.8 | |
ภาพวาดเครื่องกล
