รายละเอียดสินค้า:
|
| ชื่อสินค้า: | GPON ONU SFP | ฟอร์มแฟกเตอร์: | SFP |
|---|---|---|---|
| หมวดหมู่: | คลาส B+ | อัตราบิต: | 1.244G_TX / 2.488G_RX |
| ความยาวคลื่น(TX/RX): | 1310nm/1490nm | ระยะทาง: | 20km |
| อินเตอร์เฟซ: | เต้ารับ SC UPC | DDM/DOM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | GPON ONU คลาส B+ SFP ตัวรับส่งสัญญาณ, GPON ONT B+ SFP | ||
| เน้น: | เครื่องรับส่งสัญญาณ RX GPON SFP 1490nm,เครื่องรับส่งสัญญาณ TX GPON SFP 1310nm,ONU ONT Class B+ |
||

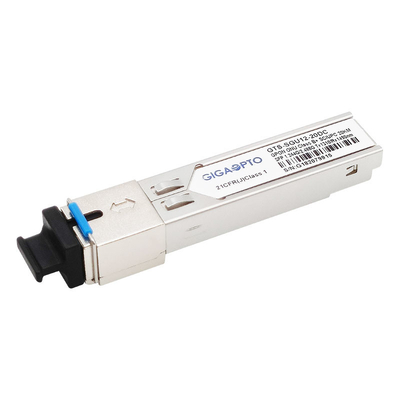

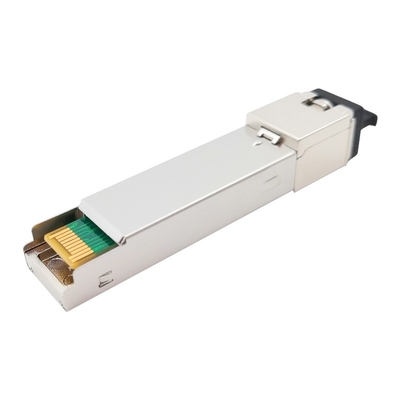

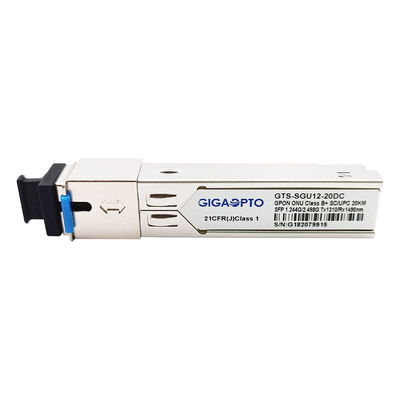

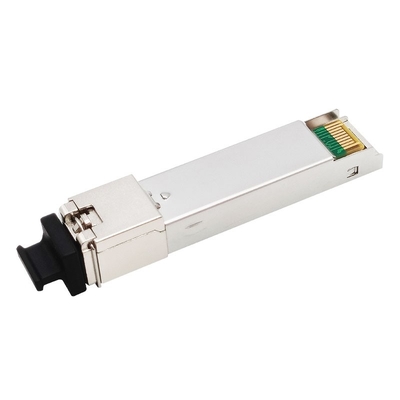

Class B+ GPON ONU/ONT SFP โมดูลตัวรับส่งสัญญาณ TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, SC UPC, 20กม.ดีดีเอ็ม)
คำอธิบาย
โมดูลตัวรับส่งสัญญาณ GTS-SGU12-20DC Class B + GPON ONU/ONT SFP SC UPC นี้ออกแบบมาสำหรับแอพพลิเคชั่น P2MP FTTx ราคาประหยัดสามารถรองรับแอปพลิเคชัน Class B+ ODN ที่ระบุโดยมาตรฐาน ITU-T G.984.2 และ ITU-T G.984.2 Amendent-2006
โมดูลตัวส่งสัญญาณใช้เลเซอร์ไดโอด DFB และเป็นไปตามมาตรฐานความปลอดภัยดวงตา IEC60825 และ CDRH คลาส 1 อย่างสมบูรณ์ประกอบด้วยฟังก์ชัน APC วงจรชดเชยอุณหภูมิเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนด G.984.2 ขณะทำงาน
อุณหภูมิ อินพุตข้อมูล และวงจรคัปปลิ้ง AC หรือ DC
ส่วนเครื่องรับใช้ APD-TIA แบบบรรจุสุญญากาศ (APD พร้อมแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์) และแอมพลิฟายเออร์จำกัดAPD จะแปลงพลังงานแสงเป็นกระแสไฟฟ้า และกระแสจะถูกแปลงเป็นแรงดันไฟฟ้าโดยแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ดิฟเฟอเรนเชียล DATA และ /DATA CML สัญญาณข้อมูลถูกสร้างโดยลิมิเต็ดแอมพลิฟายเออร์APD-TIA เป็นไฟฟ้ากระแสสลับที่เชื่อมต่อกับแอมพลิฟายเออร์จำกัดผ่านฟิลเตอร์กรองความถี่ต่ำ
มีฟังก์ชันการวินิจฉัยแบบดิจิทัลตามที่ระบุใน SFF-8472 ซึ่งให้การตรวจสอบแบบเรียลไทม์ของอุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานออปติคัล พลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ
โมดูลตัวรับส่งสัญญาณ GPON SFP แต่ละโมดูลได้ทำการทดสอบการสุ่มตัวอย่างภายใต้แบรนด์เราเตอร์ สวิตช์ และเซิร์ฟเวอร์ที่มีชื่อเสียงที่สุด
ข้อมูลจำเพาะ
| ประเภทสินค้า | GPON ONU SFP | หมวดหมู่ | คลาส B+ |
| ฟอร์มแฟกเตอร์ | SFP | แรงดันไฟฟ้า | +3.3V |
| อินเตอร์เฟซ | SC/UPC | การเข้าถึงสูงสุด | 20km |
| โดม | สนับสนุน | ประเภทสายเคเบิล | G.652 SMF |
| การรับประกัน | 3 ปี | ช่วงอุณหภูมิ | คอม/อ. |
| อัตราบิต (TX) | 1.244Gbps | อัตราบิต (RX) | 2.488Gbps |
| ความยาวคลื่น (TX) | 1310nm | ความยาวคลื่น (RX) | 1490nm |
| การสูญเสียพลังงาน | <1.0 วัตต์ | อุปทานทั้งหมดในปัจจุบัน | 300mA |
| ประเภทเครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ประเภทผู้รับ | APD |
| TX กำลังเฉลี่ย | +0.5~+5.0dBm | รับความไว | < -28.0dBm |
| อัตราการสูญพันธุ์ | >10dB | RX โอเวอร์โหลด | >-8dBm |
| โปรโตคอล | ตรงตามมาตรฐาน MSA,ITU-T 984.2 | ||
ข้อมูลการสั่งซื้อ
| ส่วนหนึ่ง.ไม่ | ข้อมูลจำเพาะส-GPON ONU SMFตัวรับส่งสัญญาณ | |||||
| หีบห่ออายุ | โหมดถ่ายภาพต่อเนื่อง TX | LOS/SD | อุณหภูมิความเป็นผู้ใหญ่ | ระดับ | DDM | |
| GTS-SGU12-20DC | SFP | เปิดใช้งานระดับต่ำ TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DI | SFP | เปิดใช้งานระดับต่ำ TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCH | SFP | เปิดใช้งานระดับสูง TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DIH | SFP | เปิดใช้งานระดับสูง TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCM | SFP | เปิดใช้งานระดับต่ำ TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIM | SFP | เปิดใช้งานระดับต่ำ TX | RX_LOS | -40~85 | B+ | Y |
| GTS-SGU12-20DCN | SFP | เปิดใช้งานระดับสูง TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIN | SFP | เปิดใช้งานระดับสูง TX | RX_LOS | -40~85 | B+ | Y |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
สำหรับตัวรับส่งสัญญาณ GPON ONU SFP เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
ชุดเครื่องรับส่งสัญญาณ GPON ONU (อัตราข้อมูลTX-1.244G/RX-2.488G, ความยาวคลื่น:TX1310nm/RX1490nm, Class B+, DFB+APD)
| ป/น | ฟอร์มแฟกเตอร์ | Tx Power | ความไว Rx | อินเตอร์เฟซ | อุณหภูมิ |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | คอม |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | ดัชนี |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | คอม |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | ดัชนี |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | คอม |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | ดัชนี |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | คอม |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | ดัชนี |
