รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลตัวรับส่งสัญญาณ GPON ONU/ONT | แบบฟอร์มประเภท: | SFF 2x10 คลาส B+ |
|---|---|---|---|
| อัตราบิต: | TX-1.244G/RX-2.488G | ความยาวคลื่น: | TX1310nm/RX1490nm |
| ความยาวสายเคเบิล: | 20km | ตัวเชื่อมต่อ: | ผมเปีย SC/UPC |
| DDMI: | ใช่ | คีย์เวิร์ด: | GPON ONU/ONT Class B+ SFF 2x10 ตัวรับส่งสัญญาณ SC/UPC pigtail Connector |
| เน้น: | GPON ONU ONT,GPON Class B+,เครื่องรับส่งสัญญาณ SC UPC |
||
GPON ONU/ONT คลาส B+
ระเบิด TX 1310nm 1.244G/ RX 1490nm 2.488G

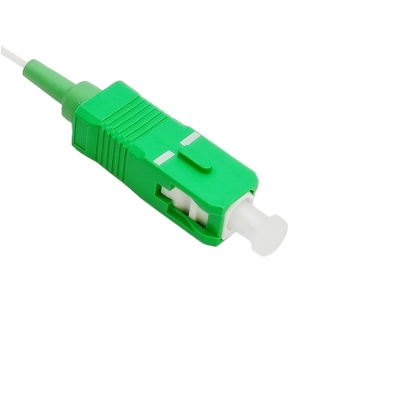

ขั้วต่อผมเปีย SC/UPC
การปฏิบัติตาม RoHS
คำอธิบาย

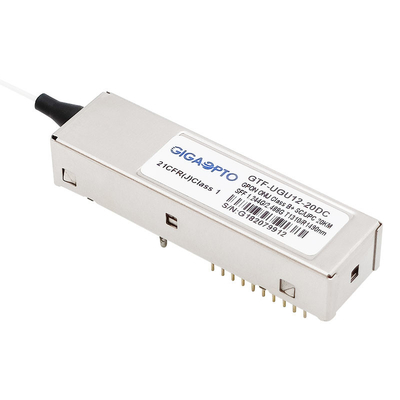

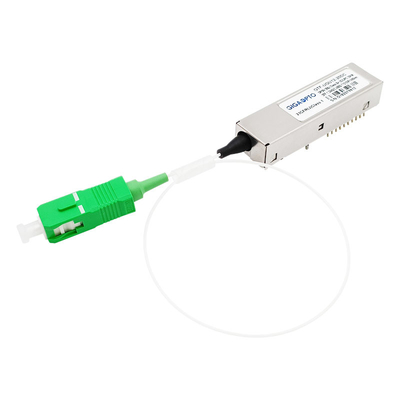

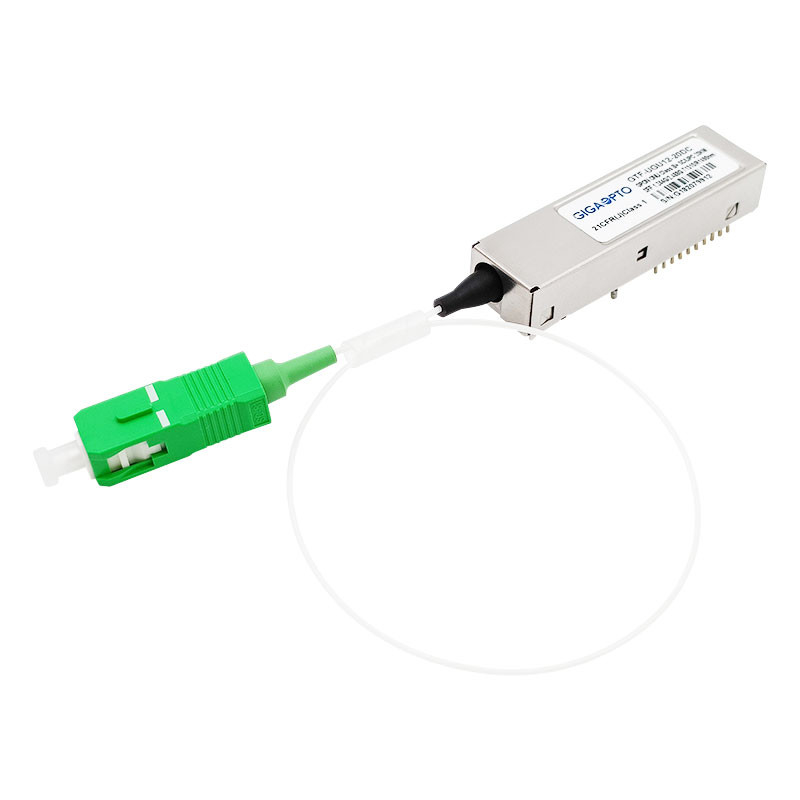

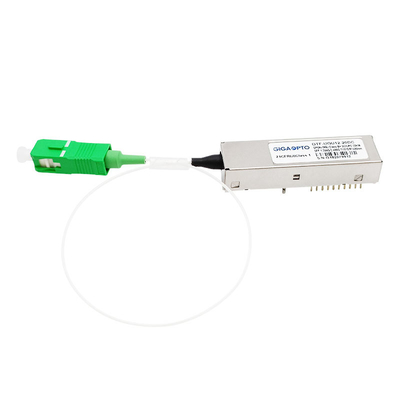

GTF-UGU12-20DC Class B+ GPON ONU/ONT SFF 2x10 SC UPC Pigtail transceiver module ได้รับการออกแบบสำหรับการส่งสัญญาณ Passive Optical Network (GPON) ที่รองรับกิกะบิตสามารถรองรับแอปพลิเคชัน Class B+ ODN ที่ระบุโดยมาตรฐาน ITU-T G.984.2 และ ITU-T G.984.2 Amendent-2006
ตัวรับส่งสัญญาณ GPON ONU/ONT SFP บรรจุในฟอร์มแฟคเตอร์ขนาดเล็ก 2x10 พร้อมเต้ารับ SC UPC
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB ขนาด 1310 นาโนเมตรและไดรเวอร์เลเซอร์ BM ในตัว ซึ่งออกแบบมาเพื่อให้เปิด/ปิดการหน่วงเวลาเปิด/ปิดการรัวขนาดเล็กมากไดรเวอร์เลเซอร์ยังมี APC แบบดิจิตอลและวงจรชดเชยอุณหภูมิ ซึ่งใช้สำหรับรักษาพลังงานแสงในการเปิดตัวและอัตราการดับคงที่ตลอดอุณหภูมิและอายุ
ส่วนเครื่องรับใช้โฟโตไดโอด APD ขนาด 1490 นาโนเมตรและพรีแอมพลิฟายเออร์ที่ติดตั้งไว้ด้วยกันมีฟังก์ชันระบุสถานะการตรวจพบสัญญาณของเครื่องรับ (active high)ตัวเชื่อมต่อ WDM ในตัวสามารถแยกไฟอินพุต 1490nm และไฟเอาต์พุต 1310nm แยกจากกัน
มีฟังก์ชันการวินิจฉัยแบบดิจิทัลตามที่ระบุใน SFF-8472
ตัวรับส่งสัญญาณแสงประกอบด้วย EEPROMให้การเข้าถึงข้อมูลระบุตัวตนที่ซับซ้อนซึ่งอธิบายความสามารถของตัวรับส่งสัญญาณ อินเทอร์เฟซมาตรฐาน ผู้ผลิต และข้อมูลอื่นๆ
ข้อมูลจำเพาะ
| ผลิตภัณฑ์ | โมดูล GPON ONU/ONT | ระดับ | คลาส B+ |
| แบบฟอร์มประเภท | SFF 2x10 | แรงดันไฟฟ้า | +3.3V |
| ตัวเชื่อมต่อ | ผมเปีย SC UPC | การเข้าถึงสูงสุด | 20km |
| DDMI | ใช่ | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดี่ยว |
| เวลารับประกัน | 3 ปี | อุณหภูมิในการทำงาน | มาตรฐาน 0~70°C/อุตสาหกรรม -40~85°C |
| ความเร็ว (TX) | 1.244Gbps | ความเร็ว (RX) | 2.488Gbps |
| ความยาวคลื่นกลาง (TX) | 1310nm | ความยาวคลื่นกลาง (RX) | 1490nm |
| การสูญเสียพลังงาน | <1.0 วัตต์ | รวมปัจจุบัน | 300mA |
| เครื่องส่งสัญญาณ | DFB | ผู้รับ | APD |
| TX เพาเวอร์ (dBm) | +0.5~+5.0dBm | ความไวของ RX | < -28.0dBm |
| อัตราการสูญพันธุ์ | >10dB | พลังงานอิ่มตัว | >-8dBm |
| โปรโตคอล | SFF 8472, RoHS, ITU-T G.984.2 | ||
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | ข้อมูลจำเพาะ | ||||
| บรรจุุภัณฑ์ | โหมดถ่ายภาพต่อเนื่อง TX | อุณหภูมิ | เข้าถึง | DDM | |
| (°ซ) | (กม.) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | เปิดใช้งานระดับต่ำ TX | -5~70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | เปิดใช้งานระดับสูง TX | -5~70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | เปิดใช้งานระดับต่ำ TX | -40~85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | เปิดใช้งานระดับสูง TX | -40~85 | 20 | Y |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
โครงร่างแพ็คเกจ
สำหรับตัวรับส่งสัญญาณ GPON ONU SFP เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
ชุดเครื่องรับส่งสัญญาณ GPON ONU (อัตราข้อมูลTX-1.244G/RX-2.488G, ความยาวคลื่น:TX1310nm/RX1490nm, Class B+, DFB+APD)
| ป/น | ฟอร์มแฟกเตอร์ | Tx Power | ความไว Rx | อินเตอร์เฟซ | อุณหภูมิ |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | คอม |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | ดัชนี |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | คอม |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | ดัชนี |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | คอม |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | ดัชนี |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | คอม |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | ดัชนี |
