รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวรับส่งสัญญาณ GPON ONU | พิมพ์: | SFF 2x10 คลาส B+ |
|---|---|---|---|
| อัตราข้อมูล (Gbps): | TX-1.244Gbps/RX-2.488Gbps | ความยาวคลื่น: | 1310nm_TX/1490nm_RX |
| ระยะทาง: | 20km | ตัวเชื่อมต่อ: | SC UPC |
| DDM: | สนับสนุน | คีย์เวิร์ด: | GPON ONU คลาส B+ SFF 2x10 เครื่องรับส่งสัญญาณ |
| เน้น: | คลาส B + ตัวรับส่งสัญญาณ GPON ONU,ตัวรับส่งสัญญาณ GPON ONU 1310nm,1310nm 1490nm sfp |
||
คลาส B+ ONU สำหรับ GPON
เครื่องรับส่งสัญญาณ WDM แบบสองทิศทางแบบไฟเบอร์เดี่ยว
อัปสตรีม 1.244Gbps และดาวน์สตรีม 2.488Gbps
ใช้งานได้เต็มรูปแบบ 100% กับอุปกรณ์โฮสต์หลัก
คำอธิบาย

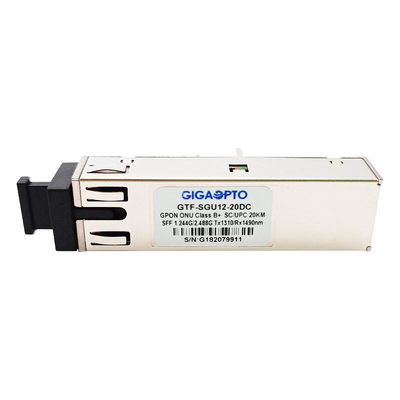

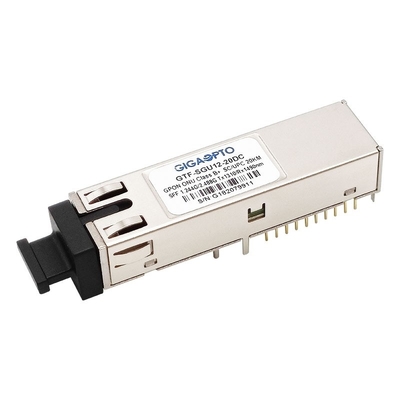

GTF-SGU12-20DC GPON ONU Class B + SFF 2x10 SCUPC Receptacle โมดูลรับส่งสัญญาณได้รับการออกแบบสำหรับแอพพลิเคชั่น FTTx P2MP (ชี้ไปที่หลายจุด) ต้นทุนต่ำสามารถรองรับแอปพลิเคชัน Class B+ ODN ที่ระบุโดยมาตรฐาน ITU-T G.984.2 และ ITU-T G.984.2 Amendent-2006

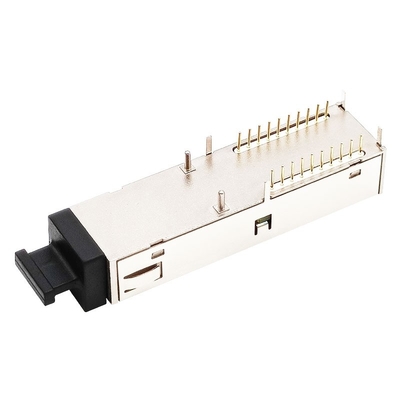

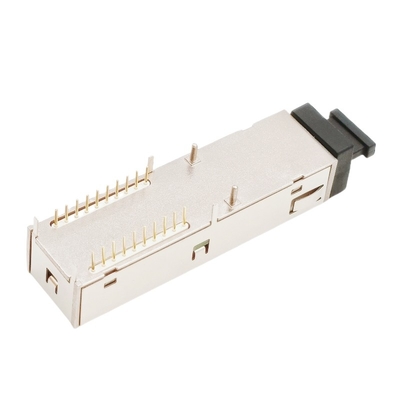

ตัวรับส่งสัญญาณ GPON ONU B+ นี้บรรจุในฟอร์มแฟคเตอร์ขนาดเล็ก 2x10 พร้อมขั้วต่อเต้ารับ SC UPC
โมดูล GPON ONU SFP ประกอบด้วยเลเซอร์ DFB ขนาด 1310 นาโนเมตรที่ไม่มีการระบายความร้อน, พรีแอมพลิฟายเออร์ InGaAs และฟิลเตอร์ WDM ในชุดประกอบย่อยออปติคัลแบบบูรณาการสูงมันส่ง 1.244Gbps ที่ 1310nm ในโหมดถ่ายต่อเนื่องและรับ 2.488Gbps ที่ 1490nm ในโหมดต่อเนื่องตัวรับส่งสัญญาณนี้เป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับ IEC 60825-1 และ IEC 60825-2 และเป็นไปตามข้อกำหนด ROHS-6
แพ็คเกจโลหะรับประกันคุณสมบัติ EMI และ EMC ที่ยอดเยี่ยม ซึ่งสอดคล้องกับมาตรฐานสากลที่เกี่ยวข้องโดยสิ้นเชิง
มีฟังก์ชันการวินิจฉัยแบบดิจิทัลตามที่ระบุใน SFF-8472 ซึ่งให้การตรวจสอบแบบเรียลไทม์ของอุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ พลังงานออปติคัล พลังงานแสงที่ได้รับ และแรงดันไฟฟ้าของตัวรับส่งสัญญาณ
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | ตัวรับส่งสัญญาณ GPON ONU | พิมพ์ | คลาส B+ |
| แบบฟอร์มประเภท | SFF 2x10 | แรงดันไฟของแหล่งจ่ายไฟ | +3.3V |
| ประเภทตัวเชื่อมต่อ | SC UPC | ระยะทางสูงสุด | 20km |
| การวินิจฉัยทางดิจิทัล (DDM) | ได้รับการสนับสนุน | ประเภทสื่อ | SMF |
| การรับประกัน | 3 ปี | อุณหภูมิในการทำงาน | มาตรฐาน 0~70°C/อุตสาหกรรม -40~85°C |
| อัตราข้อมูล (TX) | 1.244Gbps | อัตราข้อมูล (RX) | 2.488Gbps |
| ความยาวคลื่น (TX) | 1310nm | ความยาวคลื่น (RX) | 1490nm |
| การสูญเสียพลังงาน | <1.0W | รวมปัจจุบัน | 300mA (สูงสุด) |
| LD Type | DFB | ประเภท PD | APD |
| กำลังขับ TX (dBm) | +0.5~+5.0dBm | ความไว | < -28.0dBm |
| อัตราการสูญพันธุ์ | >9dB | ความอิ่มตัวของตัวรับ | >-8dBm |
| โปรโตคอล | SFF 8472, RoHS | ||
สั่งซื้อฉันข้อมูล
| ส่วนจำนวน | ข้อมูลจำเพาะ | ||||
| อัตราข้อมูล | โหมดถ่ายภาพต่อเนื่อง TX | อุณหภูมิ | เข้าถึง | DDM | |
| (Gbps) | (°ซ) | (กม.) | |||
| GTF-SGU12-20DCL | SFF 2x10 | เปิดใช้งานระดับต่ำ TX | -5~70 | 20 | ใช่ |
| GTF-SGU12-20DCH | SFF 2x10 | เปิดใช้งานระดับสูง TX | -5~70 | 20 | ใช่ |
| GTF-SGU12-20DIL | SFF 2x10 | เปิดใช้งานระดับต่ำ TX | -40~85 | 20 | ใช่ |
| GTF-SGU12-20DIH | SFF 2x10 | เปิดใช้งานระดับสูง TX | -40~85 | 20 | ใช่ |
คุณสมบัติ
แอปพลิเคชัน
มาตรฐานส
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
สำหรับตัวรับส่งสัญญาณ GPON ONU SFP เพิ่มเติม โปรดดูแบบฟอร์มต่อไปนี้
GPON ONU Transceiver Series (อัตราการส่งข้อมูลTX-1.244G/RX-2.488G, ความยาวคลื่น:TX1310nm/RX1490nm, Class B+, DFB+APD)
| ป/น | ฟอร์มแฟกเตอร์ | Tx Power | ความไว Rx | อินเตอร์เฟซ | อุณหภูมิ |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | คอม |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/UPC | ดัชนี |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | คอม |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | ผมเปีย SC/APC | ดัชนี |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | คอม |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | ดัชนี |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | คอม |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | ดัชนี |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | คอม |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | ดัชนี |
