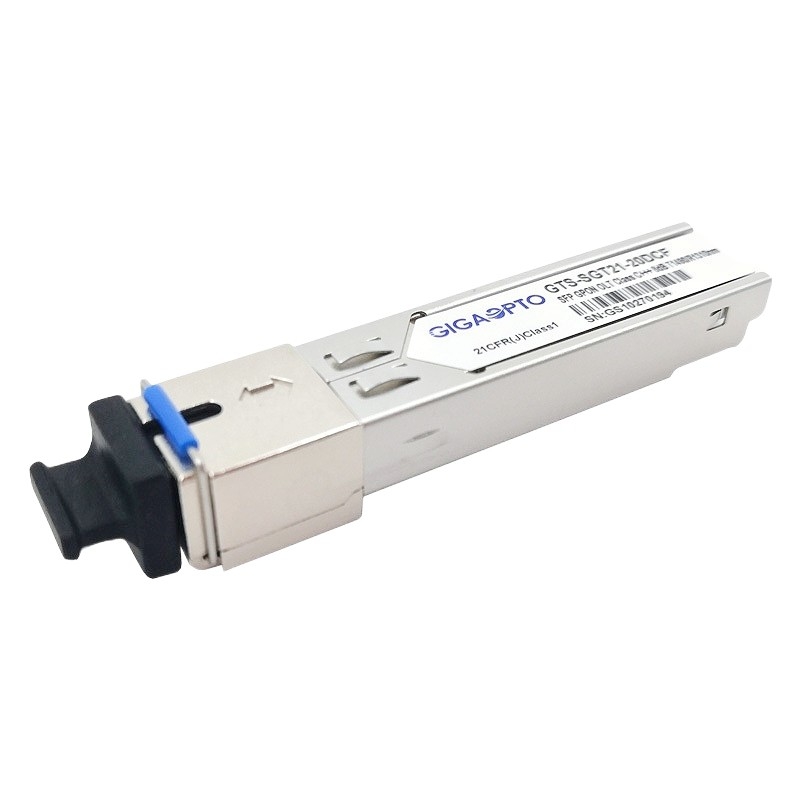

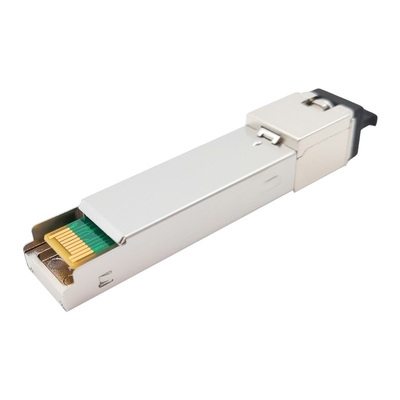

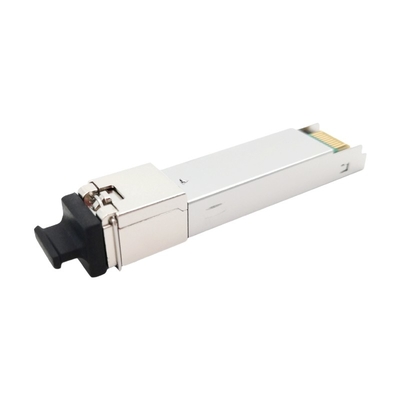

SFP GPON OLT เครื่องรับส่งสัญญาณ Class D 8dBm TX โมดูลออปติคัลเพาเวอร์ DDM

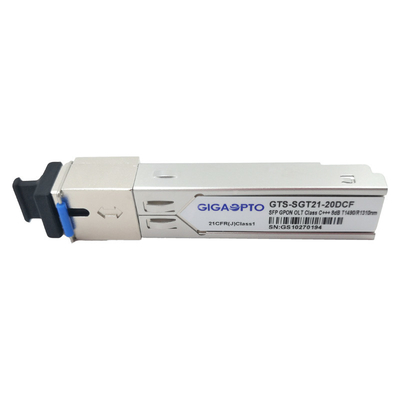

GPON OLT SFP คลาสดี เท็กซัส เพาเวอร์ 8โมดูลตัวรับส่งสัญญาณ dBm หมายเลขชิ้นส่วน GTS-SGT21-20DCF

คำอธิบาย

8dBm Tx Power GPON OLT SFP นี้เป็นไปตามข้อกำหนด ITU G.984.2 Class D/C+++ สำหรับแอปพลิเคชัน Optical Line Terminal (OLT) ที่มีอัปสตรีม 1.244Gbps และดาวน์สตรีม 2.488Gbps

โมดูลบรรจุภัณฑ์ GPON D SFP นี้ประกอบด้วยเครื่องส่งสัญญาณ DFB โหมดต่อเนื่อง 1490nm 2.488Gbps, ตัวรับสัญญาณ APD โหมดถ่ายภาพต่อเนื่อง 1310nm 1.244Gbps, Preamplifier และตัวกรอง WDM ในชุดประกอบย่อยออปติคัลแบบบูรณาการสูงเป็นผลิตภัณฑ์เลเซอร์คลาส 1 ที่สอดคล้องกับ IEC 60825-1 และ IEC 60825-2 และสอดคล้องกับ MSA SFP, SFF-8472 และ ROHS6

ข้อมูลจำเพาะ

คุณสมบัติ

• ลิงค์ข้อมูลแบบสองทิศทางแบบไฟเบอร์เดี่ยวลิงก์แอปพลิเคชัน TX 2488Mbps/RX1244Mbps ที่ไม่สมมาตร
• ตัวส่งเลเซอร์ DFB โหมดต่อเนื่อง 1490 นาโนเมตรและตัวรับสัญญาณ APD-TIA แบบถ่ายต่อเนื่อง 1310 นาโนเมตร
• แพ็คเกจขนาดเล็กแบบเสียบได้พร้อมขั้วต่อ SC/UPC
• ช่วงอุณหภูมิของเคสในการทำงาน:เชิงพาณิชย์: -5°C~70°C, อุตสาหกรรม: -40°C~85°C
• แหล่งจ่ายไฟ 3.3V เดียว
• อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล
• ฟังก์ชัน Digital Burst RSSI เพื่อตรวจสอบระดับพลังงานแสงอินพุต
• อินพุต/เอาต์พุตข้อมูลที่รองรับ LVPECL
• ตัวควบคุมปิดการใช้งานเครื่องส่งสัญญาณ LVTTL
• LVTTL ส่งสัญญาณเลเซอร์ผิดพลาดปลุก
• ตัวรับ LVTTL แบบเร็ว Signal Detect (SD) การตอบสนองต่อตัวบ่งชี้
• EMI ต่ำและการป้องกัน ESD ที่ยอดเยี่ยม
• มาตรฐานความปลอดภัยของเลเซอร์ Class I ตามมาตรฐาน IEC-60825
• การปฏิบัติตาม RoHS6

แอปพลิเคชัน

• เครือข่ายออปติคัลแบบพาสซีฟที่รองรับกิกะบิต (GPON)

มาตรฐาน

• สอดคล้องกับข้อตกลงหลายแหล่งของ SFP (MSA) SFF-8074i
• สอดคล้องกับ ITU-T G.984.2 การแก้ไข 1
• สอดคล้องกับ FCC 47 CFR Part 15, Class B
• สอดคล้องกับ FDA 21 CFR 1040.10 และ 1040.11 ยกเว้นการเบี่ยงเบนตามประกาศเกี่ยวกับเลเซอร์ ฉบับที่ 50 ลงวันที่ 24 มิถุนายน 2550
• สอดคล้องกับ SFF-8472
• เข้ากันได้กับ TR-NWT-000870 4.1 การจำแนกความไว ESD Class2
• เข้ากันได้กับ Telcordia GR-468-CORE

วงจรการใช้งานทั่วไป

EEPROMแผนที่หน่วยความจำ

สารบัญหน่วยความจำ EEPROM Serial ID

ตัวรับส่งสัญญาณแสงประกอบด้วย EEPROMให้การเข้าถึงข้อมูลระบุตัวตนที่ซับซ้อนซึ่งอธิบายความสามารถของตัวรับส่งสัญญาณ อินเทอร์เฟซมาตรฐาน ผู้ผลิต และข้อมูลอื่นๆเมื่อเปิดใช้งานโปรโตคอลอนุกรม โฮสต์จะสร้างสัญญาณนาฬิกาอนุกรม (SCL, Mod Def 1)ขอบบวกข้อมูลนาฬิกาลงในเซ็กเมนต์ของ EEPROM ที่ไม่ได้เขียนไว้ภายในตัวรับส่งสัญญาณ SFPขอบลบนาฬิกาข้อมูลจากตัวรับส่งสัญญาณ SFPสัญญาณข้อมูลอนุกรม (SDA, Mod Def 2) เป็นแบบสองทิศทางสำหรับการถ่ายโอนข้อมูลแบบอนุกรมโฮสต์ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุดของการเปิดใช้งานโปรโตคอลอนุกรมความทรงจำถูกจัดระเบียบเป็นชุดของคำข้อมูล 8 บิตที่สามารถแก้ไขได้ทีละคำหรือตามลำดับ

โมดูลให้ข้อมูลการวินิจฉัยเกี่ยวกับสภาวะการทำงานในปัจจุบันตัวรับส่งสัญญาณสร้างข้อมูลการวินิจฉัยนี้โดยการแปลงสัญญาณแอนะล็อกภายในให้เป็นดิจิทัลข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนถูกเขียนขึ้นระหว่างการผลิตอุปกรณ์การตรวจสอบพลังงานที่ได้รับ การตรวจสอบกำลังส่ง การตรวจสอบกระแสอคติ การตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ และการตรวจสอบอุณหภูมิ ทั้งหมดถูกนำมาใช้ข้อมูลการวินิจฉัยเป็นค่า A/D ดิบ และต้องแปลงเป็นหน่วยในโลกแห่งความเป็นจริงโดยใช้ค่าคงที่การสอบเทียบที่จัดเก็บไว้ในตำแหน่ง EEPROM 56 - 95 ที่ที่อยู่บัสอนุกรมของสาย A2hฟิลด์ข้อมูลเฉพาะแผนที่หน่วยความจำการวินิจฉัยแบบดิจิตอลกำหนดดังต่อไปนี้

ข้อมูลการสั่งซื้อ- GPON OLT SFP Series ของ Gigaopto (DFB+APD .)TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nmเอสซี เริม)
