รายละเอียดสินค้า:
|
| สิ่งของ: | 6G SDI Video BIDI ตัวรับสัญญาณคู่ | เทคโนโลยี: | 2 ตัวรับใน BOSA, 1 ไฟเบอร์ |
|---|---|---|---|
| บรรจุุภัณฑ์: | SFP | ความยาวคลื่นกลาง: | RX1_1310nm/RX2_1490nm |
| อินเตอร์เฟซ: | Simplex LC | อุณหภูมิในการทำงาน: | -5 ถึง 70°C |
| การรับประกัน: | 3 ปี | คีย์เวิร์ด: | โมดูลตัวรับ PIN คู่ 6G-SDI |

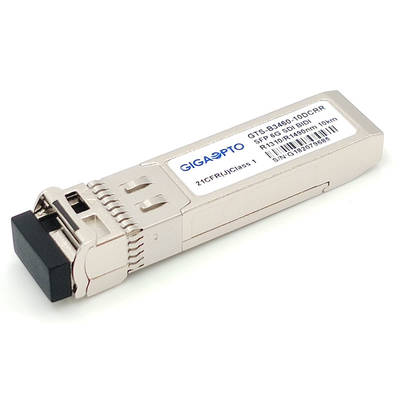

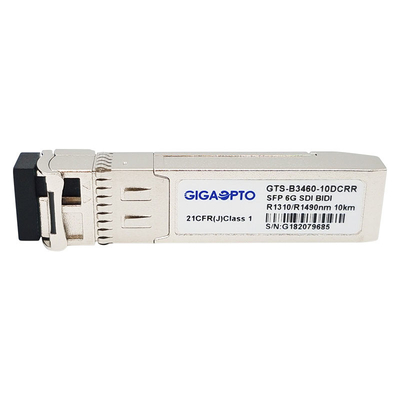

6G SDI SMPTE SFP RX1310nm RX1490nm PIN 10 กม. SMF BIDI LC Dual Receivers โมดูล Non-MSA
คุณสมบัติการทำงาน
| ชื่อสินค้า | 6G SDI SMPTE SFP ตัวรับสัญญาณคู่ | ป/น | GTS-B3460-10DCRR |
| ประเภทโมดูล | Dual RX ใน BOSA, 1 ไฟเบอร์ | แบนด์วิดท์ (Gbps) | 0.143Gbps - 5.94Gbps |
| ฟอร์มแฟกเตอร์ | SFP BIDI | สิ่งแวดล้อม | ขณะทำงาน -5 ถึง 70°C |
| ความยาวคลื่น | RX1_1310nm/RX2_1490nm | เข้าถึง | 10 กม. @ 9/125μm SMF |
| ประเภทตัวเชื่อมต่อ | LC Simplex | ประเภทสายเคเบิล | G.652 SMF |
| ส่วนเครื่องส่งสัญญาณ | ไม่มี | ประเภทผู้รับ | PIN photo-detector |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน (สูงสุด) | 500mA |
| ตัวรับความไว | <-15dBm | อินพุตพลังงานอิ่มตัว | > 0dBm |
| การวินิจฉัย (DDM/DOM) | สนับสนุน | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| หน่วยน้ำหนัก | 0.025กก. | ระยะเวลาจำกัดการรับประกัน | 36 เดือน |
| แอปพลิเคชัน | SD/HD/3G/6G SDI | ||
คำอธิบาย
GTS-B3460-10DCRR เป็นโมดูลตัวรับสัญญาณสองช่องสัญญาณแบบสองทิศทางแบบ 1 เส้นใยที่ออกแบบมาเพื่อรับสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006รองรับอัตราข้อมูลจาก 143Mb/s ถึง 5.94Gb/s โมดูลตัวรับคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M,SMPTE 292M,SMPTE 424M และ ST-2081 .
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้มีเครื่องตรวจจับภาพถ่าย PIN 1310 นาโนเมตรและ 1490 นาโนเมตรอิสระสองตัวระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 6Gb/s
คุณสมบัติ
แอปพลิเคชัน
มาตรฐาน
เข็มหมุดดีนิยาม
| เข็มหมุดไม่ | เครื่องหมาย | ชื่อ/คำอธิบาย | ลำดับกำลัง | หมายเหตุ |
| 1 | VeeR | ตัวรับกราวด์ | ที่ 1 | |
| 2 | RD2- |
ตัวรับ (1310nm) กลับข้อมูลออก เอซีคู่.CML-O |
ครั้งที่ 3 | |
| 3 | RD2+ |
ตัวรับ (1310nm) ข้อมูลที่ไม่กลับด้าน เอซีคู่.CML-O |
ครั้งที่ 3 | |
| 4 | MOD_ABS | ไม่มีโมดูล เชื่อมต่อกับ VeeR ในโมดูล | ครั้งที่ 3 | 1 |
| 5 | SCL | 2-Wire Serial Interface Clock Line, LVTTL-I | ครั้งที่ 3 | 2 |
| 6 | SDA | 2-Wire Serial Interface Data Line, LVTTL-I/O | ครั้งที่ 3 | 2 |
| 7 | VeeR | ตัวรับกราวด์ | ครั้งที่ 3 | |
| 8 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 9 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 10 | RX_LOS1 |
ตัวรับ (1490nm) การสูญเสียสัญญาณบ่งชี้ LVTTL-O สูง: สูญเสียสัญญาณ ต่ำ: ตรวจพบสัญญาณ |
ที่ 1 | 3 |
| 11 | VeeR | ตัวรับกราวด์ | ที่ 1 | |
| 12 | RD1- |
ตัวรับ (1490nm) กลับข้อมูลออก เอซีคู่.CML-O |
ครั้งที่ 3 | |
| 13 | RD1+ |
ตัวรับ (1490nm) ข้อมูลที่ไม่กลับด้าน เอซีคู่.CML-O |
ครั้งที่ 3 | |
| 14 | VeeR | ตัวรับกราวด์ | ที่ 1 | |
| 15 | VccR | ตัวรับ พาวเวอร์ซัพพลาย | ครั้งที่ 2 | |
| 16 | VccR | ตัวรับ พาวเวอร์ซัพพลาย | ครั้งที่ 2 | |
| 17 | VeeR | ตัวรับกราวด์ | ที่ 1 | |
| 18 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 19 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 20 | RX_LOS2 |
ตัวรับ (1310nm) การสูญเสียสัญญาณบ่งชี้ LVTTL-O สูง: สูญเสียสัญญาณ ต่ำ: ตรวจพบสัญญาณ |
ที่ 1 | 4 |
ลำดับกำลัง: ลำดับการหมั้นระหว่างเสียบปลั๊กขณะเสียบปลั๊ก
หมายเหตุ 1.MOD_ABS เชื่อมต่อกับ VeeT ภายในโมดูล
โน้ต 2.SDA&SCL (I2C) จะถูกดึงขึ้นด้วยตัวต้านทาน 4.7k - 10kΩ บนโฮสต์บอร์ด
หมายเหตุ 3.RX_LOS1 จะถูกดึงขึ้นด้วยตัวต้านทาน 4.7k - 10kΩ บนโฮสต์บอร์ด
หมายเหตุ 4.T RX_LOS2 จะถูกดึงขึ้นด้วยตัวต้านทาน 4.7k - 10kΩ บนโฮสต์บอร์ด
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
