รายละเอียดสินค้า:
|
| ชื่อสินค้า: | 12G-SDI BiDi SFP+ | อัตราข้อมูล: | 12g |
|---|---|---|---|
| ความยาวคลื่น: | 1330nm -TX/1270nm -RX | ตัวเชื่อมต่อ: | Simplex LC |
| การส่งผ่านสายเคเบิลสูงสุด: | 10km | OEM/ODM: | ได้รับการสนับสนุน |
| คีย์เวิร์ด 1: | เครื่องรับส่งสัญญาณแสง 12G-SDI BIDI, | คำสำคัญ2: | SFP+ . แบบสองทิศทาง 12G |
| เน้น: | ตัวรับส่งสัญญาณ SMPTE วิดีโอ SFP,ตัวรับส่งสัญญาณวิดีโอ SFP 13T,ตัวรับส่งสัญญาณออปติคอล BIDI |
||

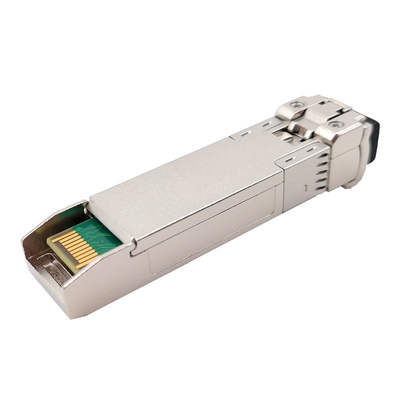

10KM BiDi 1330nm/1270nm 12G-SDI SFP + เครื่องรับส่งสัญญาณออปติคอล MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | วิดีโอ 12G UHD SFP | อัตราข้อมูล | 0.27~11.88Gbps |
| ประเภทโมดูล | ตัวรับส่งสัญญาณ | MSA/ไม่ใช่ MSA | MSA |
| การบรรจุ | SFP+ | อุณหภูมิเชิงพาณิชย์ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1330nm -TX/1270nm -RX | ระยะทางสูงสุด | 10km |
| อินเตอร์เฟซ | Simplex LC | สื่อ | ไฟเบอร์โหมดเดียว |
| เครื่องส่งสัญญาณ | DFB | ผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V | หมุนเวียน | 280mA (ทั่วไป) |
| กำลังขับเฉลี่ย | -5~+1dBm | ความไวของ RX@11.88Gbps | < -11dB |
| ความไว RX @ 5.94Gbps | < -13dB | ความไวของ RX@ 2.97Gbps | < -13dB |
| อัตราการสูญพันธุ์ | >3.5dB | ความอิ่มตัวของ RX | > 1.0 dBm |
| การใช้พลังงาน | ≤1.0W | การวินิจฉัยทางดิจิตอล | สนับสนุน |
| OEM/ODM | ใช่ | การรับประกัน | 3 ปี |
| โปรโตคอล | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) และ ST 259 (SD-SDI) | ||
คำอธิบาย

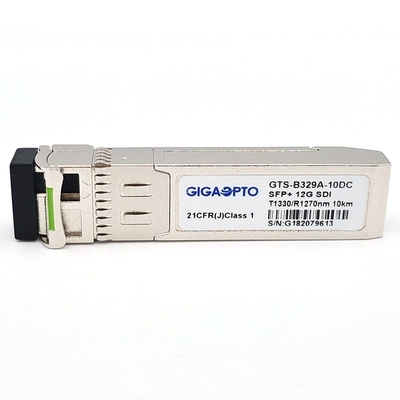

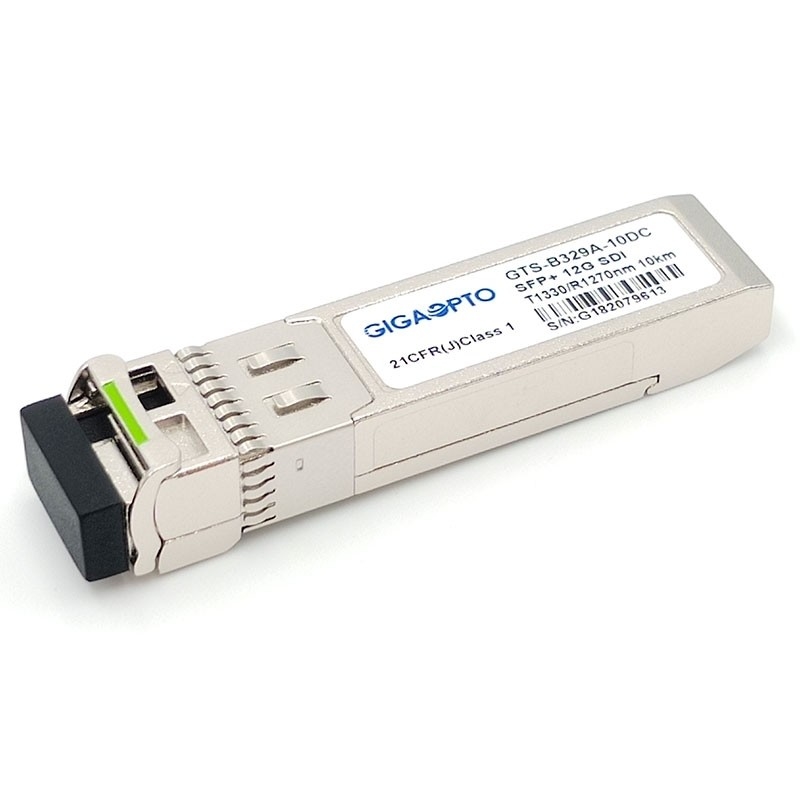

GTS-B329A-10DC 12G BiDi SFP + ตัวรับส่งสัญญาณออปติคัลของ Gigaopto ได้รับการออกแบบมาสำหรับลิงก์การส่งสัญญาณแบบสองทิศทาง 12G-SDI สูงถึง 10 กม. เหนือ SMF ด้วยความยาวคลื่น 1330nm TX / 1270nm RX
รองรับสูงสุด 11.8Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อส่งรูปแบบทางพยาธิวิทยาสำหรับ HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDI
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) , รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้
โมดูลนี้ให้ข้อมูลการวินิจฉัยทางดิจิทัลเกี่ยวกับสภาพการทำงานและสถานะ ซึ่งรวมถึงกำลังส่ง กระแสไบแอสของเลเซอร์ อุณหภูมิของโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายข้อมูลเกณฑ์การสอบเทียบและสัญญาณเตือน/คำเตือนจะถูกเขียนและจัดเก็บไว้ในหน่วยความจำภายใน (EEPROM)
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
