รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 12G-SDI CWDM SFP+ | อัตราข้อมูล: | 12g |
|---|---|---|---|
| ความยาวคลื่น: | 1270~1450nm CWDM | ตัวเชื่อมต่อ: | ดูเพล็กซ์ LC |
| ระยะทาง: | 20km | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด 1: | 12G UHD-SDI CWDM SFP+ | คำสำคัญ2: | วิดีโอ 12G CWDM SFP + ตัวรับส่งสัญญาณแสง |
| เน้น: | เครื่องรับส่งสัญญาณแสงวิดีโอ SDI 12G,เครื่องรับส่งสัญญาณแสงวิดีโอ 1450nm,เครื่องรับส่งสัญญาณแสง CWDM |
||

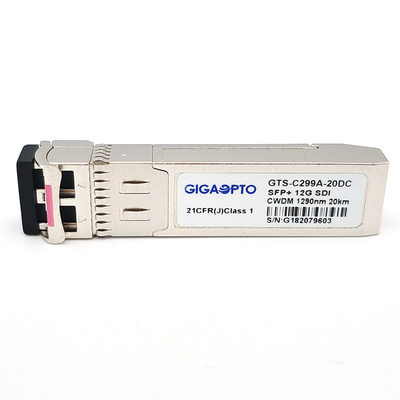

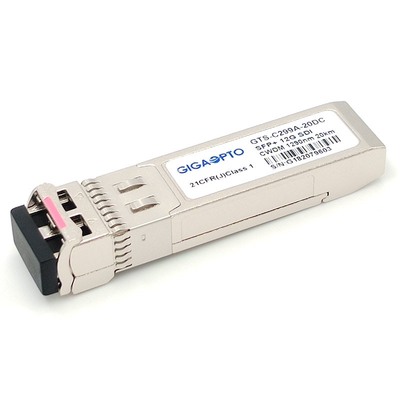

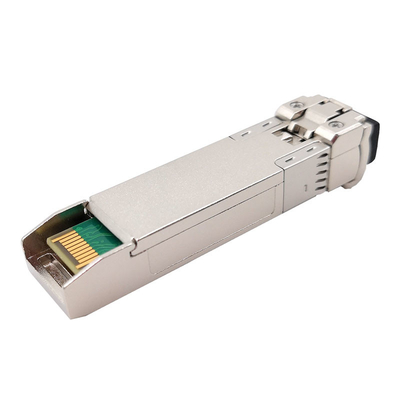

12G SDI SMPTE CWDM SFP + 1270nm-1450nm 20km SMF Dual LC MSA
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 12G-SDI CWDM SFP | อัตราข้อมูล | 0.27~11.88Gbps |
| ประเภทโมดูล | ตัวรับส่งสัญญาณ | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP+ | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | CWDM (1270 ~ 1450) นาโนเมตร | ระยะทางสูงสุด | 20km |
| ตัวเชื่อมต่อ | ดูเพล็กซ์ LC | สื่อ | ไฟเบอร์โหมดเดียว |
| ประเภทเลเซอร์ | DFB CWDM | ประเภท PD | เข็มหมุด |
| การจ่ายแรงดัน | 3.3V | อุปทานปัจจุบัน | 300mA (สูงสุด) |
| TX Power | -1 ~ 2dBm | ความไว @11.88Gbps | < -11dB |
| พลังงาน-งบประมาณ | 13dB | ความไวที่ 5.94Gbps | < -13dB |
| การใช้พลังงาน | ≤1.0W | ความไวที่ 2.97Gbps | < -15dB |
| เอ่อ | >3.5dB | ตัวรับโอเวอร์โหลด | > 1.0dBm |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| โปรโตคอล | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) และ ST 259 (SD-SDI) | ||
รายละเอียดสินค้าของ 12G-SDI CWDM SFP + 1270nm ~ 1450nm Transceiver Series
GTS-Cxx9A-10DC ซีรีส์ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณโหมดเดียวที่ออกแบบมาเพื่อส่ง/รับสัญญาณดิจิทัลอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M และ DVB-ASIรองรับสูงสุด 11.8Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อส่งรูปแบบทางพยาธิวิทยาสำหรับ HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDIลิงก์สูงสุดเข้าถึงได้ถึง 20 กม. ผ่าน Single-Mode Fiber (SMF) ผ่านความยาวคลื่น CWDM จากช่อง 1270nm ถึง 1450nm
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) , รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
คุณสมบัติ

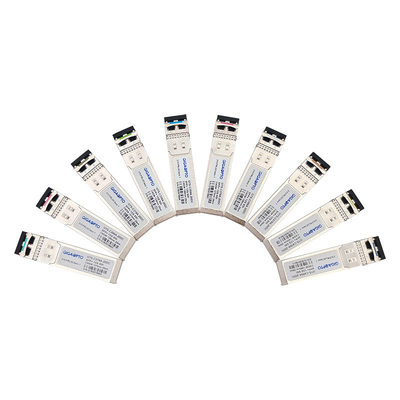

ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย | CWDM Channel | การเข้าถึงสูงสุด |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1270nm | 20km |
| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1450nm | 20km |
แอปพลิเคชัน
คำจำกัดความของ PIN
