รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 12G-SDI แบบสองทิศทาง SFP+ | อัตราข้อมูล: | 12Gb/วินาที |
|---|---|---|---|
| ความยาวคลื่น: | 1270nm -TX/1330nm -RX | ประเภทอินเทอร์เฟซ: | Simplex LC |
| เกียร์สูงสุด: | 10km | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด 1: | 12G-SDI BIDI SFP+ 10km ตัวรับส่งสัญญาณแสง | คำสำคัญ2: | โมดูลรับส่งสัญญาณวิดีโอ SMPTE 12G HD |
| เน้น: | ตัวรับส่งสัญญาณ SFP วิดีโอ 12G,ตัวรับส่งสัญญาณ SDI วิดีโอ SFP,BiDi SMPTE |
||
10km BiDi 1270nm/1330nm 12G-SDI SFP + เครื่องรับส่งสัญญาณออปติคอล MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 12G-SDI BiDi SFP | อัตราข้อมูล | 0.27~11.88Gbps |
| ประเภทโมดูล | ตัวรับส่งสัญญาณ | MSA/ไม่ใช่ MSA | MSA |
| ฟอร์มแฟกเตอร์ | SFP+ | อุณหภูมิในการทำงาน | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | 1270nm -TX/1330nm -RX | การเข้าถึงสูงสุด | 10km |
| ตัวเชื่อมต่อ | Simplex LC | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดียว |
| LD Type | DFB | ประเภท PD | เข็มหมุด |
| การจ่ายแรงดัน | 3.3V | อุปทานปัจจุบัน | 280mA (ทั่วไป) |
| TX Power | -5 ~ +1dBm | ความไว @11.88Gbps | < -11dB |
| ความไวที่ 5.94Gbps | < -13dB | ความไวที่ 2.97Gbps | < -13dB |
| อัตราการสูญพันธุ์ | >3.5dB | ตัวรับโอเวอร์โหลด | > 1.0dBm |
| การใช้พลังงาน | ≤1.0W | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | น้ำหนัก | 0.025กก. |
| โปรโตคอล | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) และ ST 259 (SD-SDI) | ||
คำอธิบาย

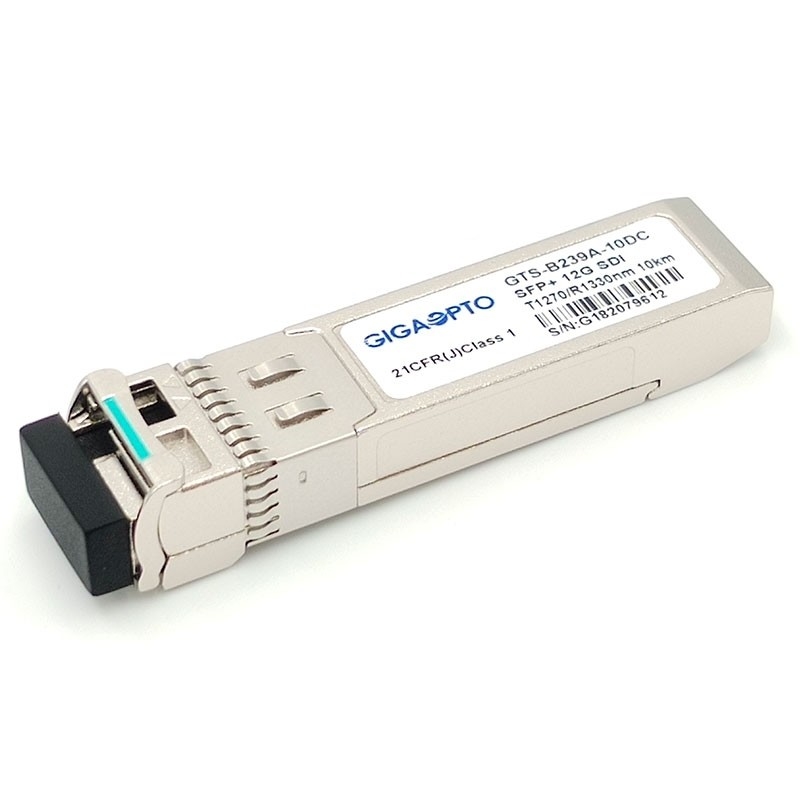

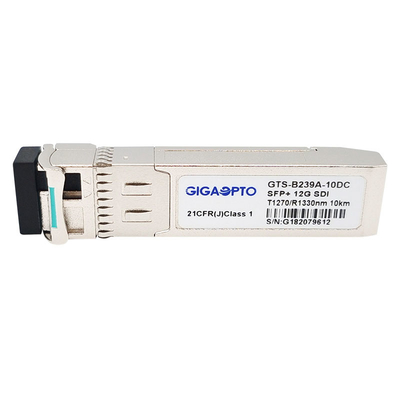

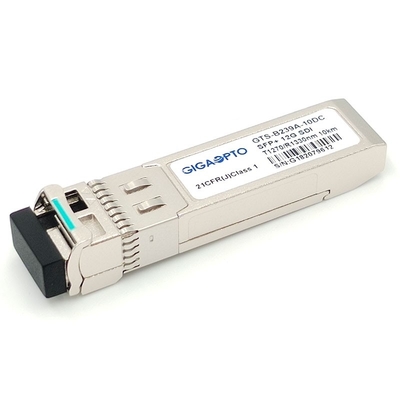

GTS-B239A-10DC ของ Gigaopto ได้รับการออกแบบมาสำหรับลิงก์การส่งแบบสองทิศทาง 12G-SDI ที่เข้าถึงได้ไกลถึง 10 กม. ผ่านไฟเบอร์โหมดเดียว
สอดคล้องกับ SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M และ DVB-ASIรองรับสูงสุด 11.8Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อส่งรูปแบบทางพยาธิวิทยาสำหรับ HD-SDI, 3G-SDI, 6G-SDI และ 12G-SDI
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) , รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ใช้งานผ่านอินเทอร์เฟซ I2C
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
