รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องส่งสัญญาณคู่ 6G SDI BIDI | ความเร็ว: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| เทคโนโลยี: | TX คู่ใน BOSA เดียว BIDI | ความยาวคลื่นกลาง: | 1310nm_TX1/1490nm_TX2 |
| ขั้วต่อออปติคัล: | LC Simplex | ความยาวสายเคเบิล: | 10km |
| MSA/ไม่ใช่ MSA: | ไม่ใช่ MSA |

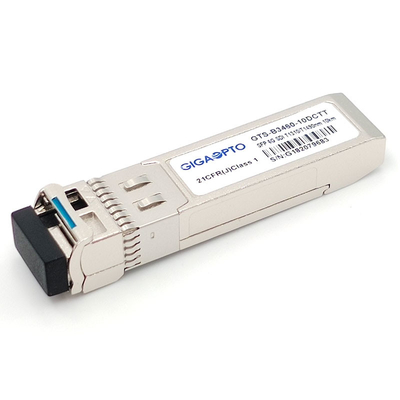

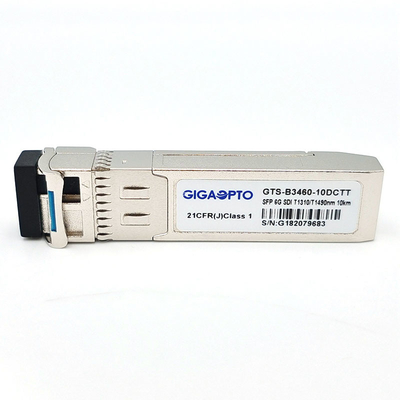

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC โมดูลเครื่องส่งสัญญาณแบบคู่ Non-MSA
คุณสมบัติการทำงาน
| ชื่อสินค้า | 6G SDI SMPTE SFP เครื่องส่งสัญญาณคู่ | ป/น | GTS-B3460-10DCTT |
| ประเภทโมดูล | Dual TX ใน BOSA, 1 ไฟเบอร์ | อัตราบิตสูงสุด | 5.94Gbps |
| ฟอร์มแฟกเตอร์ | SFP BIDI | สิ่งแวดล้อม | ขณะทำงาน -5 ถึง 70°C |
| ความยาวคลื่นกลาง (TX) | 1310nm_TX1/1490nm_TX2 | ระยะไฟเบอร์สูงสุด | 10 กม. @ 9/125μm SMF |
| อินเตอร์เฟซ | Simplex LC UPC | ประเภทสายเคเบิล | ไฟเบอร์โหมดเดี่ยว |
| เครื่องส่งสัญญาณ | DFB | ส่วนรับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน | 500mA (สูงสุด) |
| TX กำลังขับ (dBm) | -8~0 dBm | อัตราการสูญพันธุ์ | >3.5dB |
| การวินิจฉัยทางดิจิตอล | การสนับสนุน (ค่าเริ่มต้น) | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| แอปพลิเคชัน | SD/HD/3G/6G SDI | ||
คำอธิบาย
GTS-B3460-10DCTT ของ Gigaopto เป็นโมดูลเครื่องส่งสัญญาณสองช่องสัญญาณแบบสองทิศทางแบบ 1 เส้นใยที่ออกแบบมาเพื่อส่งสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006รองรับอัตราข้อมูลจาก 143Mb/s ถึง 5.94Gb/s โมดูลตัวส่งสัญญาณคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M,SMPTE 292M,SMPTE 424M และ ST-2081 .
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้มีเครื่องส่งเลเซอร์ 1310 นาโนเมตรและ 1490 นาโนเมตรอิสระสองตัวระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 6Gb/s
คุณสมบัติ
เชิงพาณิชย์: -5 °C ~ 70 °C
แอปพลิเคชัน
มาตรฐาน
เข็มหมุดดีนิยาม
| เข็มหมุดไม่ | เครื่องหมาย | ชื่อ/คำอธิบาย | ลำดับกำลัง | หมายเหตุ |
| 1 | VeeT | กราวด์ส่งสัญญาณ | ที่ 1 | |
| 2 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 3 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 4 | MOD_ABS | ไม่มีโมดูล เชื่อมต่อกับ VeeT ในโมดูล | ครั้งที่ 3 | 1 |
| 5 | SCL | 2-Wire Serial Interface Clock Line, LVTTL-I | ครั้งที่ 3 | 2 |
| 6 | SDA | 2-Wire Serial Interface Data Line, LVTTL-I/O | ครั้งที่ 3 | 2 |
| 7 | VeeT | กราวด์ส่งสัญญาณ | ที่ 1 | |
| 8 | TD2+ |
เครื่องส่งสัญญาณ (1310nm) ข้อมูลที่ไม่กลับด้านใน. เอซีคู่.CML-I |
ครั้งที่ 3 | |
| 9 | TD2- |
เครื่องส่งสัญญาณ (1310nm) Inverted DATA ใน. เอซีคู่.CML-I |
ครั้งที่ 3 | |
| 10 | TX2_DIS |
เครื่องส่งสัญญาณ (1310nm) ปิดการใช้งานอินพุต, LVTTL-I สูง: ปิดเครื่องส่งสัญญาณ ต่ำ: เปิดเครื่องส่งสัญญาณ |
ครั้งที่ 3 | 3 |
| 11 | VeeR | ตัวรับกราวด์ | ที่ 1 | |
| 12 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 13 | NC | ไม่ได้เชื่อมต่อ | ครั้งที่ 3 | |
| 14 | VeeT | กราวด์ส่งสัญญาณ | ที่ 1 | |
| 15 | VccT | พาวเวอร์ซัพพลายของทรานสมิตเตอร์ | ครั้งที่ 2 | |
| 16 | VccT | พาวเวอร์ซัพพลายของทรานสมิตเตอร์ | ครั้งที่ 2 | |
| 17 | VeeT | กราวด์ส่งสัญญาณ | ที่ 1 | |
| 18 | TD1+ |
เครื่องส่งสัญญาณ (1490nm) ข้อมูลที่ไม่กลับด้านใน. เอซีคู่.CML-I |
ครั้งที่ 3 | |
| 19 | TD1- |
เครื่องส่งสัญญาณ (1490nm) Inverted DATA ใน. เอซีคู่.CML-I |
ครั้งที่ 3 | |
| 20 | TX1_DIS |
เครื่องส่งสัญญาณ (1490nm) ปิดใช้งาน LVTTL-I สูง: ปิดเครื่องส่งสัญญาณ ต่ำ: เปิดเครื่องส่งสัญญาณ |
ครั้งที่ 3 | 4 |
ลำดับกำลัง: ลำดับการหมั้นระหว่างเสียบปลั๊กขณะเสียบปลั๊ก
หมายเหตุ 1.MOD_ABS เชื่อมต่อกับ VeeT ภายในโมดูล
โน้ต 2.SDA&SCL (I2C) จะถูกดึงขึ้นด้วยตัวต้านทาน 4.7k - 10kΩ บนโฮสต์บอร์ด
หมายเหตุ 3.Tx2_DIS ถูกดึงขึ้นเป็น VccT โดยมีตัวต้านทาน 4.7k - 10kΩ ภายในโมดูล
หมายเหตุ 4.Tx1_DIS ถูกดึงขึ้นเป็น VccT โดยมีตัวต้านทาน 4.7k - 10kΩ ภายในโมดูล
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
