รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | โมดูลส่งสัญญาณ 6G-SDI CWDM | อัตราข้อมูล (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| ประเภทโมดูล: | เครื่องส่งสัญญาณเดี่ยว | ความยาวคลื่น: | 1270~1450nm CWDM |
| อินเตอร์เฟซ: | เต้ารับ Simplex LC | ระยะทาง: | 20km |
| MSA/ไม่ใช่ MSA: | MSA | OEM/ODM: | สนับสนุน |

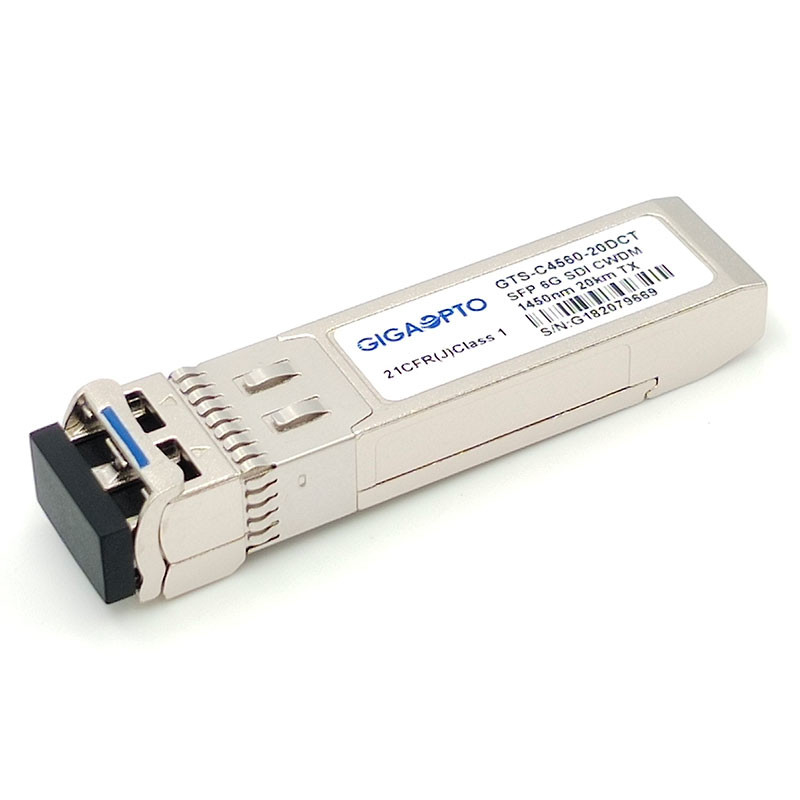

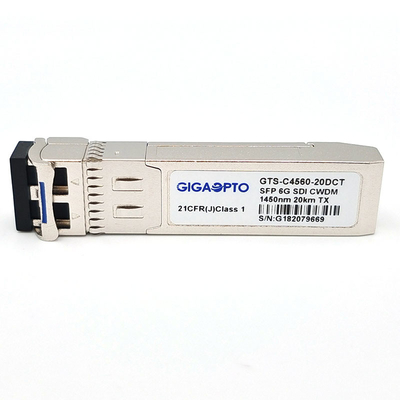

6G SDI โมดูลส่งสัญญาณเดี่ยว 1270nm-1450nm CWDM 20km LC DOM MSA
คุณสมบัติการทำงาน
| ผลิตภัณฑ์ | 6G-SDI CWDM ทรานสมิตเตอร์ | ป/น | GTS-Cxx60-20DCT |
| อัตราบิต (Gb/s) | 50Mb/s - 5.94Gb/s | การกำหนดพิน | MSA |
| พิมพ์ | เครื่องส่งสัญญาณเดี่ยว | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง (TX) | 1270nm ~ 1450nm | การแพร่เชื้อ | 20km |
| ประเภทตัวเชื่อมต่อ | Simplex LC | ประเภทสายเคเบิล | G.652 SMF |
| ประเภท TX | เลเซอร์ CWDM DFB | RX Part | ไม่มี |
| TX กำลังขับ (dBm) | -8~ -3dBm | อัตราส่วนการสูญพันธุ์ (dB) | >5dB |
| รูปแบบทางพยาธิวิทยาของวิดีโอ | รองรับเป็นค่าเริ่มต้น | การตรวจวินิจฉัยทางดิจิตอล | ได้รับการสนับสนุน |
| OEM/ODM | ได้รับการสนับสนุน | เวลารับประกัน | 3 ปี |
| แอปพลิเคชั่น | SD/HD/3G/6G SDI | ||
คำอธิบาย
GTS-Cxx60-20DCT 6G SDI Video Single Transmitter Module ของ Gigaopto ได้รับการออกแบบสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องสัญญาณเดียวมากกว่า 20 กม. เหนือเส้นใยโหมดเดียว G.652 ผ่านช่องสัญญาณความยาวคลื่น CWDM จาก 1270nm ถึง 1450nm (20nm แต่ละขั้นตอน) พร้อมตัวเชื่อมต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 5.94Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M และ ST-2081
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
โมดูลตัวส่งสัญญาณนี้สอดคล้องกับ MSA SFP และ SFF-8472 อย่างเต็มรูปแบบ มีฟังก์ชันการตรวจสอบการวินิจฉัยทางดิจิทัลแบบเรียลไทม์ผ่านอินเทอร์เฟซ I2C
เหมาะสำหรับแอปพลิเคชั่นกระจายเสียงดิจิตอลที่มีความละเอียดสูง
ข้อมูลการสั่งซื้อ

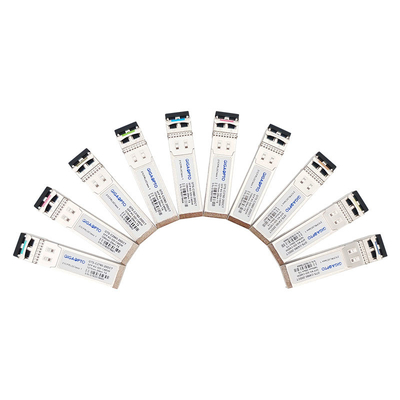

| ส่วนจำนวน | คำอธิบาย | อัตราข้อมูล | CWDM Channel | การเข้าถึงสูงสุด (KM) | สลักสี |
| GTS-C2760-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1270nm / -C27 | 20km | สีม่วงอ่อน |
| GTS-C2960-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1290nm/ -C29 | 20km | ฟ้าคราม |
| GTS-C3160-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1310nm/ -C31 | 20km | เหลืองเขียว |
| GTS-C3360-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1330nm/ -C33 | 20km | สีเหลืองสด |
| GTS-C3560-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1350nm/ -C35 | 20km | สีชมพู |
| GTS-C3760-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1370nm/ -C37 | 20km | สีเบจ |
| GTS-C3960-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1390nm/ -C39 | 20km | สีขาว |
| GTS-C4160-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1410nm/ -C41 | 20km | เงิน |
| GTS-C4360-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1430nm/ -C43 | 20km | สีดำ |
| GTS-C4560-20DCT | 6G SDI CWDM โมดูลส่งสัญญาณเดี่ยว LC MSA | 6Gbps | 1450nm/ -C45 | 20km | ส้มเหลือง |
คุณสมบัติ
แอปพลิเคชั่น
คำจำกัดความของ PIN
