รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 6G SDI BIDI | อัตราบิตสูงสุด: | 5.94Gbps |
|---|---|---|---|
| แพ็คเกจ/เทคโนโลยี: | SFP 1 ไฟเบอร์แบบสองทิศทาง | ขั้วต่อออปติคัล: | Simplex LC |
| การเข้าถึงสูงสุด: | 10km | คีย์เวิร์ด: | โมดูลรับส่งสัญญาณ BIDI วิดีโอ 6Gbps |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km โมดูลตัวรับส่งสัญญาณ MSA
รายละเอียดสินค้า

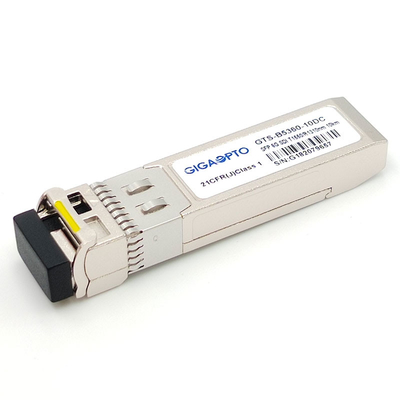

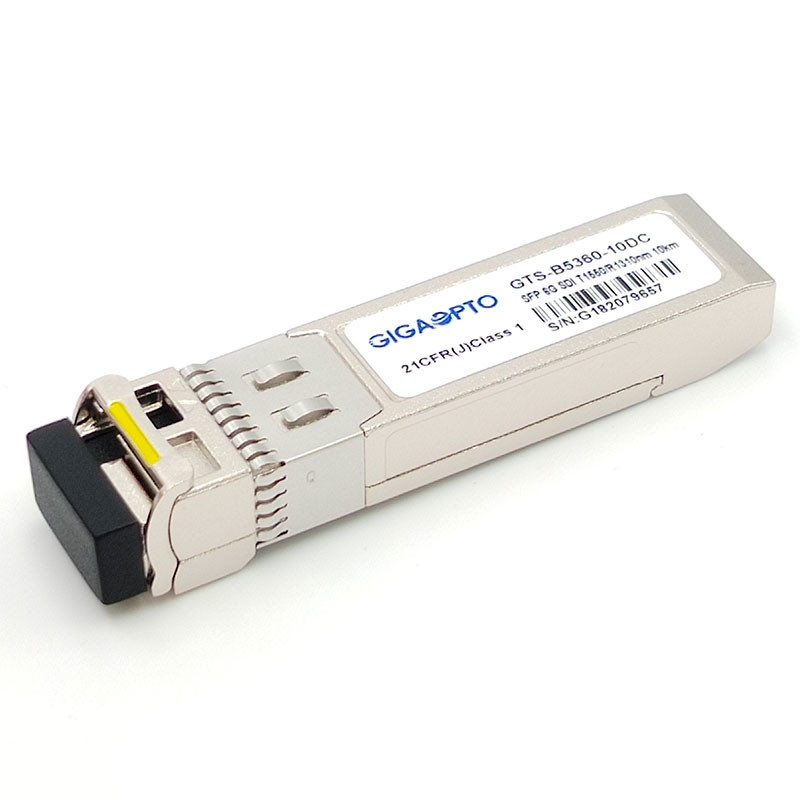

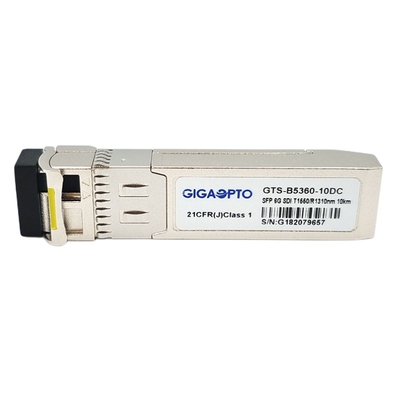

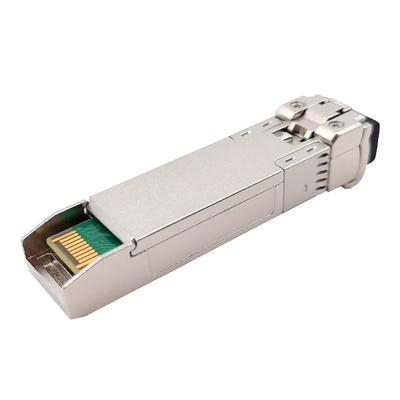

GTS-B5360-10DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง SFP แบบสองทิศทางแบบไฟเบอร์หนึ่งตัวที่ออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอ
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 5.94Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M และ ST-2081 อัตราอนุกรม ระยะทางสูงสุด 10 กม. ทำได้ด้วยพยาธิสภาพ 6Gbps ส่งสัญญาณผ่านไฟเบอร์โหมดเดียว (SMF) พร้อมขั้วต่อ LC แบบซิมเพล็กซ์
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1310 นาโนเมตร, โฟโตไดโอด PIN 1550 นาโนเมตรที่รวมเข้ากับเครื่องขยายสัญญาณพรีอิมพีแดนซ์ทรานส์อิมพีแดนซ์ (TIA), รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
คุณสมบัติการทำงาน
| ผลิตภัณฑ์ | เครื่องรับส่งสัญญาณ 6G SDI BIDI | ส่วนจำนวน | GTS-B5360-10DC |
| อัตราบิตสูงสุด | 5.94Gb/s | MSA Pinout | ใช่ |
| โมดูล-ประเภท | ตัวรับส่งสัญญาณ | อุณหภูมิในการทำงาน | 0°C ถึง 70°C /-40°C ถึง +85°C |
| ความยาวคลื่นกลาง | TX1310nm / RX1550nm | ระยะทางสูงสุด | 10km |
| ตัวเชื่อมต่อ / โปแลนด์ | Simplex LC UPC | สื่อ | ไฟเบอร์โหมดเดี่ยว |
| ส่วนประกอบเครื่องส่งสัญญาณ | DFB BiDi | ส่วนประกอบตัวรับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมกระแส (ทั่วไป) | 200mA |
| กำลังขับ TX | -6~+1dBm | ความไวของ RX | < -14dB |
| อัตราการสูญพันธุ์ | >7.0dB | การตรวจสอบ | ใช่ |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | ค่าเริ่มต้น | น้ำหนัก | 25gram |
| แอปพลิเคชัน | วิดีโอ 4K (6G Ultra-SDI) การส่งสัญญาณออปติคัล, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV–1.485Gbps), SMPTE 259M/297M (SDTV–270Mbps), ลิงค์ออปติคัลสูงสุด 6Gbps | ||
คุณสมบัติ
0°C ถึง +70°C
-40°C ถึง +85°C
แอปพลิเคชั่น
คำจำกัดความของ PIN
