รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 6G SMPTE BIDI SFP | อัตราบิต: | 50Mbps~5.94Gbps |
|---|---|---|---|
| แพ็คเกจ/เทคโนโลยี: | SFP 1 ไฟเบอร์ | ตัวเชื่อมต่อ: | LC Simplex |
| เข้าถึง: | 10km | คีย์เวิร์ด: | 6G TX1310nm/RX1550nm |

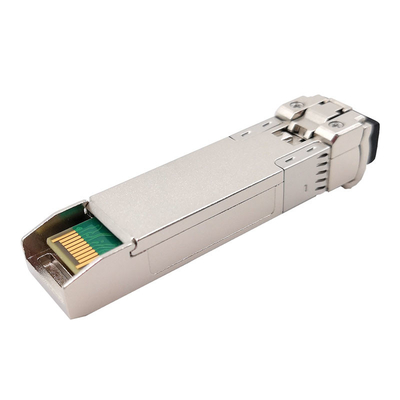

6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km โมดูลตัวรับส่งสัญญาณ MSA
รายละเอียดสินค้า

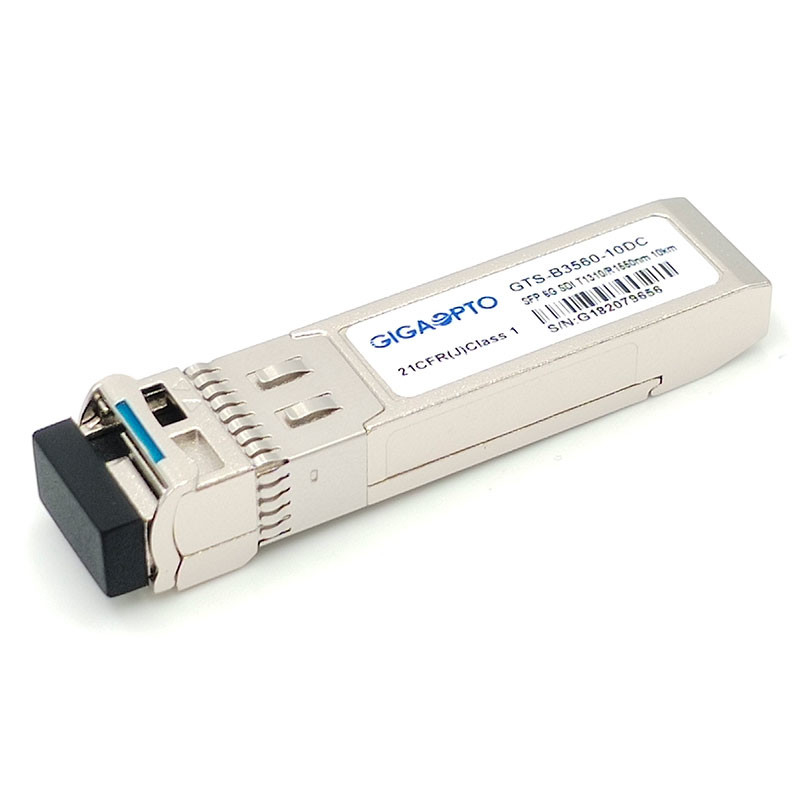

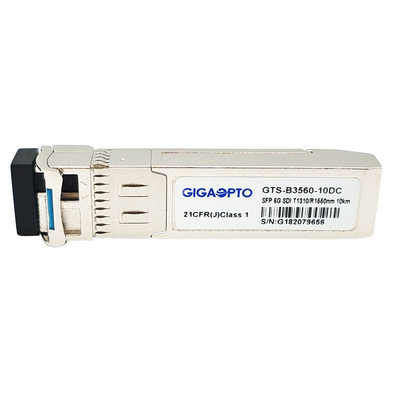

GTS-B3560-10DC ของ Gigaopto เป็นโมดูลตัวรับส่งสัญญาณแสง SFP แบบสองทิศทางแบบไฟเบอร์หนึ่งตัวที่ออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอ
ตัวรับส่งสัญญาณถูกออกแบบมาเพื่อส่ง/รับอัตราข้อมูลจาก 50Mbps ถึง 5.94Gbps และรองรับรูปแบบทางพยาธิวิทยา SDI สำหรับ SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M และ ST-2081 อัตราอนุกรม ระยะทางสูงสุด 10 กม. ทำได้ด้วยพยาธิสภาพ 6Gbps ส่งสัญญาณผ่านไฟเบอร์โหมดเดียว (SMF) พร้อมขั้วต่อ LC แบบซิมเพล็กซ์
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB ขนาด 1310 นาโนเมตร, โฟโตไดโอด PIN 1550 นาโนเมตรที่รวมเข้ากับเครื่องขยายสัญญาณพรีอิมพีแดนซ์ทรานส์อิมพีแดนซ์ (TIA), รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
คุณสมบัติการทำงาน
| ผลิตภัณฑ์ | 6G วิดีโอ BiDi SFP | ส่วนจำนวน | GTS-B3560-10DC |
| อัตราข้อมูลสูงสุด | 5.94Gb/s | MSA Pinout | ใช่ |
| โมดูล-ประเภท | เครื่องส่ง + เครื่องรับ | อุณหภูมิในการทำงาน | 0°C ถึง 70°C /-40°C ถึง +85°C |
| ความยาวคลื่นกลาง | 1310nm-TX/1550nm-RX | ไฟเบอร์เกียร์ | 10km |
| ส่วนต่อประสาน / โปแลนด์ | Simplex LC UPC | ประเภทไฟเบอร์ | SMF G.652 |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ประเภทผู้รับ | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมกระแส (ทั่วไป) | 200mA |
| TX Optical Power | -6~+1dBm | รับความไว | < -14dB (PRBS 223-1, BER=1E-12 ) |
| อัตราการสูญพันธุ์ | >7.0dB | การวินิจฉัยทางดิจิตอล | ใช่ |
| รูปแบบทางพยาธิวิทยาของวิดีโอ | รองรับเป็นค่าเริ่มต้น | น้ำหนัก | 0.025กก. |
| แอปพลิเคชัน | SD/HD/3G/6G SDI | ||
คุณสมบัติ
0°C ถึง +70°C
-40°C ถึง +85°C
แอปพลิเคชั่น
คำจำกัดความของ PIN
