รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณ 6G SDI CWDM | อัตราข้อมูล: | 50Mbps~6Gbps |
|---|---|---|---|
| บรรจุุภัณฑ์: | SFP | อินเตอร์เฟซ: | LC ดูเพล็กซ์ |
| ไฟเบอร์รีช: | 20km | คีย์เวิร์ด: | ตัวรับส่งสัญญาณ 6G UHD-SDI |

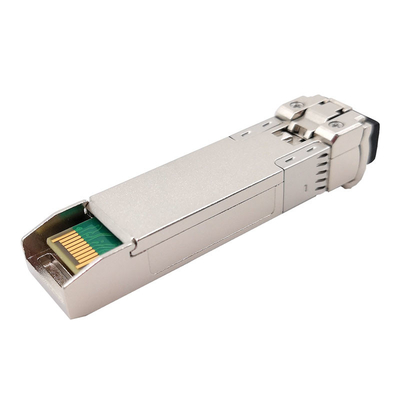

6GbพีสCWDM 1270nm - 1450nmโมดูลตัวรับส่งสัญญาณวิดีโอสำหรับ SD/HD/3G/6G/SDI
รายละเอียดสินค้าของ6G-SDI CWDM SFP 1270nm ~ 1450nm เครื่องรับส่งสัญญาณ Series
ชุดเครื่องรับส่งสัญญาณวิดีโอ 6Gbps นี้เป็นโมดูลประสิทธิภาพสูงและคุ้มค่าสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอสองช่อง
รองรับอัตราข้อมูลตั้งแต่ 50Mbps ถึง 5.94Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M และ ST-2081 ลิงก์สูงสุดสามารถเข้าถึงได้ถึง 20 กม. ผ่าน Single -Mode Fiber (SMF) ผ่านความยาวคลื่น CWDM จากช่อง 1270nm ถึง 1450nm
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA), รีคล็อกเกอร์ และตัวควบคุม MCUตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source (MSA) โดยมีขั้วต่อ SFP + 20 พินเพื่อให้สามารถใช้ปลั๊กร้อนได้ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I2C
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | วิดีโอ 6G CWDM SFP | อัตราบิต | 50 Mbit/s - 5.94 Gbit/s |
| ประเภทโมดูล | เครื่องส่ง + เครื่องรับ | MSA/ไม่ใช่ MSA Pinout | MSA |
| ฟอร์มแฟกเตอร์ | SFP | อุณหภูมิในการทำงาน | เชิงพาณิชย์ / อุตสาหกรรม |
| ช่องความยาวคลื่น | CWDM (1270 ~ 1450) นาโนเมตร | การแพร่เชื้อ | 20km |
| ขั้วต่อออปติคัล | ดูเพล็กซ์ LC | ประเภทสายเคเบิล | G.652 SMF |
| LD Type | DFB CWDM | ประเภท PD | เข็มหมุด |
| การจ่ายแรงดัน | 3.3V | อุปทานปัจจุบัน | 400mA (สูงสุด) |
| TX Power | -6~0dBm | ตัวรับความไว | < -14dB |
| อัตราการสูญพันธุ์ | >7.0dB | ตัวรับโอเวอร์โหลด | > 0.5dBm |
| การวินิจฉัยทางดิจิตอล | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | ใช่ | น้ำหนัก | 0.025กก. |
| แอปพลิเคชัน | SD/HD/3G/6G SDI | ||
คุณสมบัติ
0°C ถึง +70°C
-40°C ถึง +85°C
แอปพลิเคชั่น
ข้อมูลการสั่งซื้อ

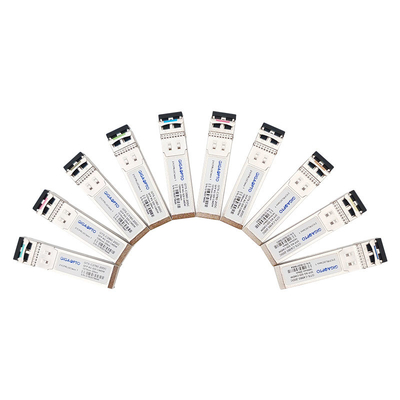

| ส่วนจำนวน | คำอธิบาย | อัตราข้อมูล | CWDM Channel | ระยะทางเคเบิล | สลักสี |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFP โมดูล 1270nm PIN 20km SMF Dual LC MSA | 6Gbps | 1270nm /-C27 | 20km | สีม่วงอ่อน |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFP โมดูล 1290nm PIN 20km SMF Dual LC MSA | 6Gbps | 1290nm/ -C29 | 20km | ฟ้าคราม |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFP โมดูล 1310nm PIN 20km SMF Dual LC MSA | 6Gbps | 1310nm/ -C31 | 20km | เหลืองเขียว |

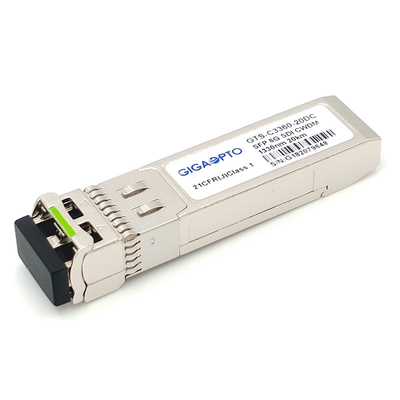

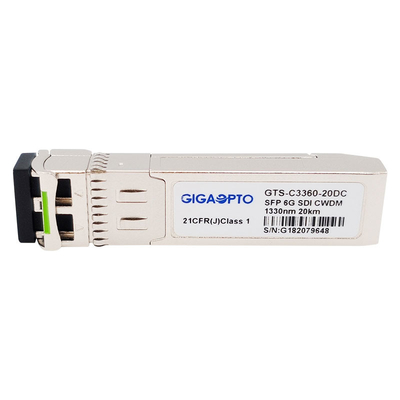

| GTS-C3360-20DC | 6G SDI CWDM DFB SFP โมดูล 1330nm PIN 20km SMF Dual LC MSA | 6Gbps | 1330nm/ -C33 | 20km | สีเหลืองสด |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFP โมดูล 1350nm PIN 20km SMF Dual LC MSA | 6Gbps | 1350nm/ -C35 | 20km | สีชมพู |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFP โมดูล 1370nm PIN 20km SMF Dual LC MSA | 6Gbps | 1370nm/ -C37 | 20km | สีเบจ |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFP โมดูล 1390nm PIN 20km SMF Dual LC MSA | 6Gbps | 1390nm/ -C39 | 20km | สีขาว |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFP โมดูล 1410nm PIN 20km SMF Dual LC MSA | 6Gbps | 1410nm/ -C41 | 20km | เงิน |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFP โมดูล 1430nm PIN 20km SMF Dual LC MSA | 6Gbps | 1430nm/ -C43 | 20km | สีดำ |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFP โมดูล 1450nm PIN 20km SMF Dual LC MSA | 6Gbps | 1450nm/ -C45 | 20km | ส้มเหลือง |
คำจำกัดความของ PIN
