รายละเอียดสินค้า:
|
| สิ่งของ: | 3G SFP BiDi Dual Receivers | อัตราข้อมูล: | 50Mbps-2.97Gbps |
|---|---|---|---|
| พิมพ์: | ตัวรับสัญญาณคู่ใน BOSA | ความยาวคลื่นกลาง: | RX1_1310nm/RX2_1550nm |
| ตัวเชื่อมต่อ: | LC Simplex | ระยะทาง: | 10km |
| ปักหมุด- มอบหมาย: | Pinout ที่ไม่ใช่ MSA | OEM/ODM: | มีอยู่ |

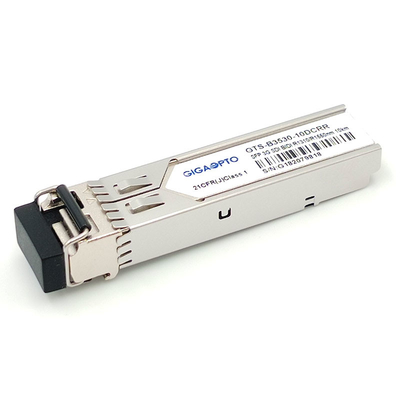

3Gbps Bi-directional 1310nm/1550nm dual receivers digital video/audio sfp module รองรับรูปแบบพยาธิสภาพของวิดีโอสำหรับ SD-SDI, HD-SDI และ 3G-SDI Non MSA Pinout 10km LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SDI BiDi Dual Receivers | แบนด์วิดท์ (Gbps) | 50 Mbit/s - 2.97 Gbit/s |
| ฟอร์มแฟกเตอร์ | SFP 2RX ใน 1-ไฟเบอร์ | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| รูปแบบทางพยาธิวิทยาของวิดีโอ | สนับสนุน | อุณหภูมิ | ขณะทำงาน:0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง (RX) | 1310nm -RX1/1550nm-RX2 | การแพร่เชื้อ | 10km |
| อินเตอร์เฟซ | เต้ารับ Simplex LC | ประเภทไฟเบอร์ | SMF |
| เครื่องส่งสัญญาณส่วนหนึ่ง | ไม่มี | ประเภทเครื่องรับ | PIN (2 * PIN ใน BOSA) |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน(สูงสุด) | 200mA |
| โปรโตคอล | SFP MSA | ตัวรับโอเวอร์โหลด | > 0dBm |
| ตัวรับความไว ( PRBS ) | SD-SDI: <-20dBm;HD-SDI: <-20dBm;3G-SDI:<-20dBm | ||
| ความไวของผู้รับ (พยาธิวิทยา) | SD-SDI: <-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| การวินิจฉัยทางดิจิตอล | สนับสนุน | การรับประกัน | 3 ปี |
| OEM/ODM | สนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชัน | SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ | ||
| อินเทอร์เฟซบริการ HDTV/SDTV | |||
ระยะทางเชื่อมโยง
| ส่วนจำนวน | SDI | อัตราข้อมูล | ระยะเชื่อมโยงสูงสุด |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
คำอธิบาย
GTS-B3530-10DCRR เป็นโมดูลตัวรับสัญญาณสองช่องสัญญาณแบบสองทิศทางแบบ 1 ไฟเบอร์ ออกแบบมาเพื่อส่งสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006รองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sโมดูลตัวรับสัญญาณคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้มีตัวรับเลเซอร์ 1310 นาโนเมตรและ 1550 นาโนเมตรอิสระสองตัวตัวรับสัญญาณแต่ละตัวสามารถรับสัญญาณได้ตั้งแต่ 50 Mb/s ถึง 2.97Gb/s ด้วยไฟเบอร์โหมดเดี่ยวสูงสุด 30 กม. เมื่อใช้ GTS-B3530-10DCTT เป็นเครื่องส่งระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 3Gb/s
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
