รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 3G SFP BiDi 2TX | อัตราข้อมูล (Gbps): | 50Mbps-2.97Gbps |
|---|---|---|---|
| ประเภทโมดูล: | ทรานสมิตเตอร์คู่ใน BOSA | ความยาวคลื่น: | TX1_1310nm/TX2_1550nm |
| ตัวเชื่อมต่อ: | Simplex LC | ระยะทางเคเบิล: | 40km |
| ปักหมุด- มอบหมาย: | ไม่ใช่ MSA | การรับประกัน: | 3 ปี |

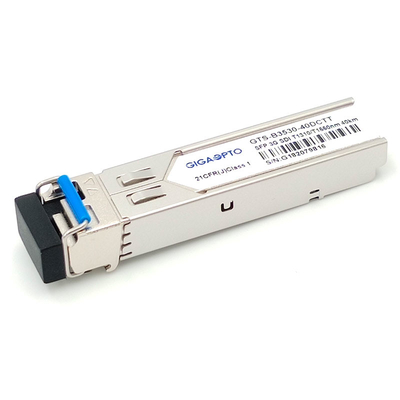

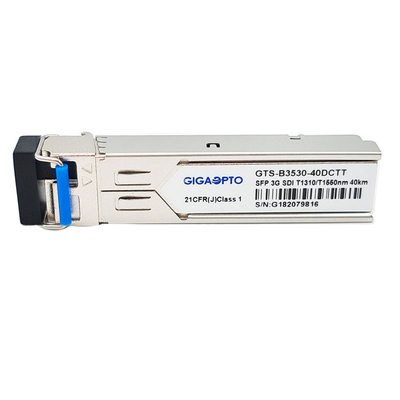

3G แบบสองทิศทาง 1310nm/1550nm เครื่องส่งสัญญาณคู่วิดีโอดิจิตอล/เสียงโมดูล sfp รองรับรูปแบบพยาธิสภาพของวิดีโอสำหรับ SD-SDI, HD-SDI และ 3G-SDI Non MSA Pinout 10km Simplex LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | เครื่องส่งสัญญาณคู่ 3G SDI BiDi | P/N (หมายเลขชิ้นส่วน) | GTS-B3530-40DCTT |
| วันที่อัตรา (Gbps) | 50Mbps-2.97Gbps | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| ฟอร์มแฟกเตอร์ | SFP BIDI | อุณหภูมิในการทำงาน | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่น | TX1_1310nm/TX2_1550nm | ไฟเบอร์รีช | 40km |
| อินเตอร์เฟซ | LC Simplex | ประเภทสายเคเบิล | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi BOSA | พีดี คอมโพเนนท์ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน (สูงสุด) | 300mA |
| TX1_1310nm กำลังขับ | -2 ~ +3dBm | ต่ออัตราส่วน | >5dB |
| TX2_1550nm กำลังขับ | -2 ~ +3dBm | การรับประกัน | 36 เดือน |
| รูปแบบทางพยาธิวิทยาของวิดีโอ | รองรับเป็นค่าเริ่มต้น | OEM/ODM | ใช่ |
| โปรโตคอล | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| แอปพลิเคชัน | SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ อินเทอร์เฟซบริการ HDTV/SDTV |
||
คำอธิบาย
GTS-B3530-40DCTT เป็นโมดูลเครื่องส่งสัญญาณสองช่องสัญญาณแบบสองทิศทางแบบ 1 เส้นใยที่ออกแบบมาเพื่อส่งสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006รองรับอัตราข้อมูลจาก 50Mb/s ถึง 2.97Gb/s โมดูลตัวส่งสัญญาณคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M,SMPTE 292M และ SMPTE 424M
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้มีเครื่องส่งสัญญาณเลเซอร์ 1310nm และ 1550nm อิสระสองตัวระยะทางสูงสุด 40 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 3Gb/s
โมดูลเครื่องส่งสัญญาณนี้เป็นไปตามมาตรฐาน SFP MSA, SFF-8472การตรวจสอบการวินิจฉัยทางดิจิทัล (DDM) ในตัวช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานแบบเรียลไทม์
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
