รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องส่งสัญญาณคู่ 3G SFP BiDi | แบนด์วิดท์ (Gbps): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| พิมพ์: | ทรานสมิตเตอร์คู่ในพอร์ตไฟเบอร์ 1 พอร์ต | ความยาวคลื่นกลาง: | TX_1 1310nm/TX_2 1550nm |
| ตัวเชื่อมต่อ: | LC Simplex | ระยะทาง: | 10km |
| ปักหมุด- มอบหมาย: | ไม่ใช่ MSA | การรับประกัน: | 3 ปี |
3Gbps แบบสองทิศทาง 1310nm/1550nm เครื่องส่งสัญญาณวิดีโอดิจิตอล/เสียงโมดูล sfp รองรับรูปแบบพยาธิสภาพของวิดีโอสำหรับ SD-SDI, HD-SDI และ 3G-SDI Non MSA Pinout 10km LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 1 Fiber BiDi เครื่องส่งสัญญาณคู่ | P/N (หมายเลขชิ้นส่วน) | GTS-B3530-10DCTT |
| อัตราบิต (Gbps) | 50Mb/s- 2.97Gb/s | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| ประเภทโมดูล | เครื่องส่งสัญญาณคู่ | อุณหภูมิในการทำงาน | 0 ถึง 70°C / -20 ถึง 85°C |
| ความยาวคลื่นกลาง (TX) | TX_1 1310nm/TX_2 1550nm | ความยาวไฟเบอร์สูงสุด | 10km |
| ขั้วต่อออปติคัล | เต้ารับ Simplex LC | สื่อ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB BiDi | ส่วนประกอบตัวรับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน (สูงสุด) | 300mA |
| Tx_1 กำลังขับ 1310nm | -5~0dBm | อัตราการสูญพันธุ์ | >5dB |
| Tx_2 1550nm กำลังขับ | -8~-3dBm | เวลารับประกัน | 3 ปี |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ | ใช่ | OEM/ODM | ใช่ |
| โปรโตคอล | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| แอปพลิเคชัน | SD/HD/3G SDI | ||
| ส่วนจำนวน | SDI | อัตราข้อมูล | ระยะเชื่อมโยงสูงสุด |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
คำอธิบาย

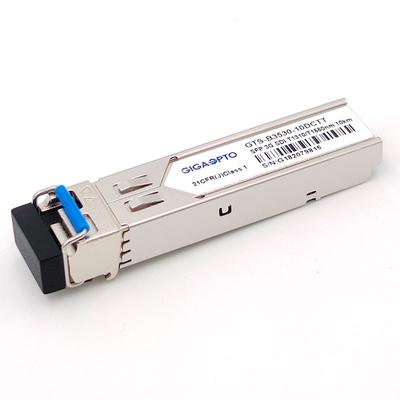

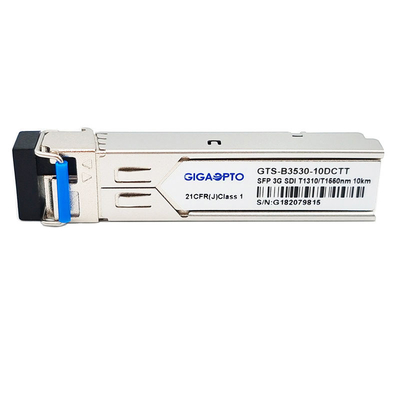

GTS-B3530-10DCTT เป็นโมดูลเครื่องส่งสัญญาณสองช่องสัญญาณแบบสองทิศทางแบบ 1 เส้นใยที่ออกแบบมาเพื่อส่งสัญญาณดิจิทัลแบบอนุกรมแบบออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006รองรับอัตราข้อมูลจาก 50Mb/s ถึง 2.97Gb/s โมดูลตัวส่งสัญญาณคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M,SMPTE 292M และ SMPTE 424M
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กร้อนได้มีเครื่องส่งสัญญาณเลเซอร์ขนาด 1310 nm และ 1550 nm อิสระสองตัวเครื่องส่งแต่ละตัวสามารถส่งสัญญาณได้ตั้งแต่ 50 Mb/s ถึง 2.97Gb/s ด้วยไฟเบอร์โหมดเดี่ยวสูงสุด 30 กม. เมื่อใช้ GTS-B3530-10DCRR เป็นตัวรับระยะทางสูงสุด 10 กม. สามารถทำได้ด้วยสัญญาณทางพยาธิวิทยา 3Gb/s
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
