รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 3G-SDI SFP เครื่องส่งสัญญาณคู่ | แบนด์วิดท์ (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | เครื่องส่ง + เครื่องส่ง | ความยาวคลื่น: | 2Tx 1310nm |
| ตัวเชื่อมต่อ: | เต้ารับ LC คู่ | การแพร่เชื้อ: | 10km |
| การกำหนดพิน: | Pinout ที่ไม่ใช่ MSA | DDM: | ได้รับการสนับสนุน |
โมดูล sfp วิดีโอ/เสียงแบบส่งสัญญาณคู่ขนาด 3Gbps 1310nm รองรับรูปแบบพยาธิสภาพของวิดีโอสำหรับ SD-SDI, HD-SDI และ 3G-SDI Non MSA Pinout 10km LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SDI SFP เครื่องส่งสัญญาณคู่ | แบนด์วิดท์ (Gbps) | 50Mbps - 2.97Gbps |
| ประเภทโมดูล | เครื่องส่งสัญญาณคู่ | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| ฟอร์มแฟกเตอร์ | SFP | อุณหภูมิเชิงพาณิชย์ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง (TX) | 1310nm | ความยาวไฟเบอร์ | 10km @ G.652 |
| อินเตอร์เฟซ | เต้ารับ LC คู่ | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ประเภทผู้รับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | อุปทานปัจจุบัน | 300mA |
| กำลังขับเฉลี่ย | -5~0 dBm | อัตราการสูญพันธุ์ | >5dB |
| DDM | ด้วย (ค่าเริ่มต้น) | การรับประกัน | 3 ปี |
| OEM/ODM | ได้รับการสนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| โปรโตคอล | SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ | ||
| อินเทอร์เฟซบริการ HDTV/SDTV | |||
ระยะทางเชื่อมโยง
| ส่วนจำนวน | SDI | อัตราข้อมูล | ระยะเชื่อมโยงสูงสุด |
| GTS-L3330-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
คำอธิบาย

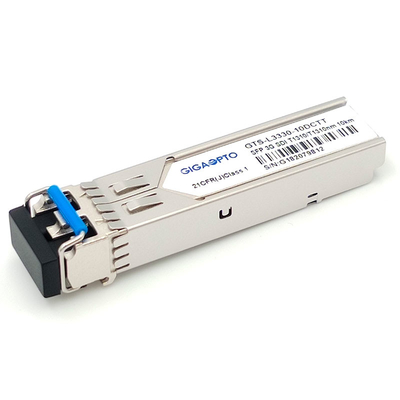

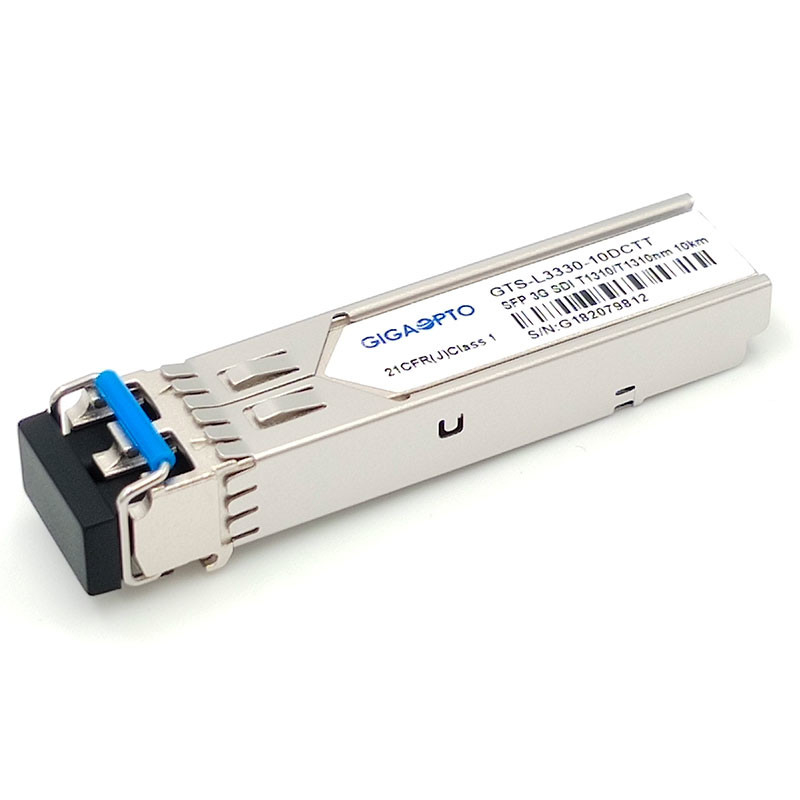

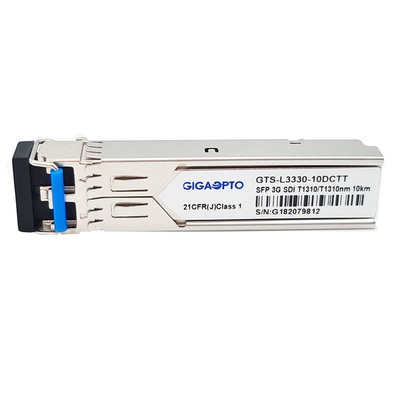

GTS-L3330-10DCTT เป็นเครื่องส่งสัญญาณโหมดออปติคอลแบบช่องสัญญาณคู่สำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอที่ส่งผ่าน SMF มากกว่า 10 กม. ผ่านความยาวคลื่น 1310 นาโนเมตรพร้อมขั้วต่อ LC แบบดูเพล็กซ์รองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sโมดูลตัวส่งสัญญาณคู่นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เป็นโมดูลส่งสัญญาณแสงแบบช่องสัญญาณคู่แต่ละช่องประกอบด้วยสองส่วน: เครื่องส่งเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
โมดูลตัวส่งสัญญาณคู่เข้ากันได้กับข้อตกลง SFP Multi-Source (MSA) และ SFF-8472
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
