รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวรับ 3G-SDI SFP | อัตราบิต (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| ฟอร์มแฟกเตอร์: | ตัวรับเดี่ยว | ความยาวคลื่น: | RX-1310nm |
| ตัวเชื่อมต่อ: | Simplex LC | การแพร่เชื้อ: | 40km |
| การกำหนดพิน: | Pinout ที่ไม่ใช่ MSA | DDM: | ปราศจาก |
โมดูลรับเดี่ยว 3G SFP สำหรับ SD / HD / 3G SDI 1310nm 10km LC ไม่ใช่ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SDI SFP เดียว Rx | แบนด์วิดท์ (Gbps) | 50 Mbit/s - 2.97 Gbit/s |
| ฟอร์มแฟกเตอร์ | ตัวรับเท่านั้น | การกำหนดพิน | Pinout ที่ไม่ใช่ MSA |
| รูปแบบทางพยาธิวิทยาของวิดีโอ | สนับสนุน | ช่วงอุณหภูมิ | 0 ถึง 70°C |
| ความยาวคลื่นกลาง (RX) | 1310nm | ความยาวสายเคเบิล | 40km |
| ประเภทตัวเชื่อมต่อ | Simplex LC PC | ประเภทไฟเบอร์ | SMF |
| LD Part | ไม่มี | ประเภท PD | เข็มหมุด |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V (ทั่วไป) | อุปทานปัจจุบัน | 150mA (ทั่วไป) |
| โปรโตคอล | SFP MSA | โอเวอร์โหลด | > 0dBm |
| ความไว ( PRBS ) | SD-SDI: <-20dBm;HD-SDI: <-20dBm;3G-SDI:<-20dBm | ||
| ความไว (พยาธิวิทยา) | SD-SDI: <-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| การตรวจสอบ Disgnostic แบบดิจิทัล | ปราศจาก | เวลารับประกัน | 36 เดือน |
| OEM/ODM | สนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชัน |
SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ อินเทอร์เฟซบริการ HDTV/SDTV |
||
คำอธิบาย

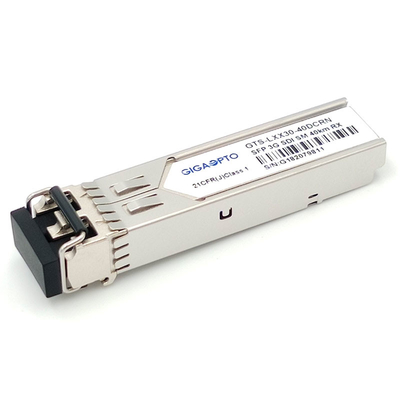

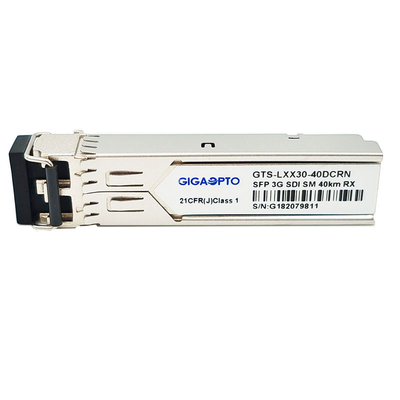

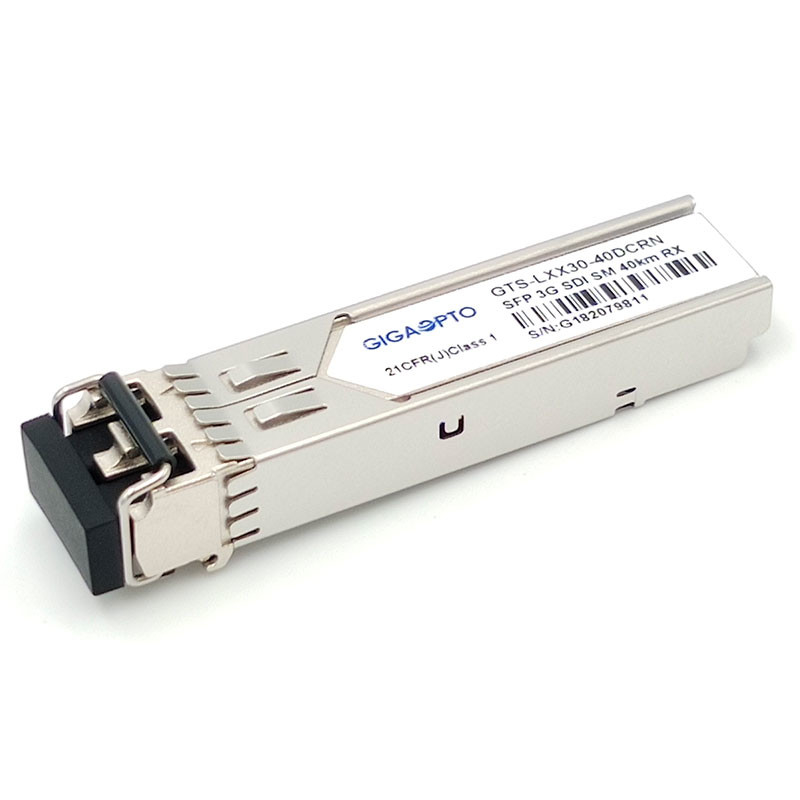

GTS-LXX30-40DCRN 3G Video SFP Single receiver Module ของ Gigaopto ได้รับการออกแบบสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอเลนเดียวมากกว่า 40 กม. บน SMF ผ่านความยาวคลื่น 1310nm พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sโมดูลตัวรับสัญญาณนี้ออกแบบมาโดยเฉพาะสำหรับประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
ตัวรับสัญญาณประกอบด้วยโฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
เครื่องรับเข้ากันได้กับข้อตกลง SFP Multi-Source (MSA) และ SFF-8472
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
