รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวส่งสัญญาณออปติคัล SFP วิดีโอ 3Gbps | อัตราข้อมูล (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| ประเภทโมดูล: | เครื่องส่งสัญญาณเดี่ยว | ความยาวคลื่น: | 1270nm ~ 1610nm CWDM CH |
| อินเทอร์เฟซออปติคัล: | เต้ารับ LC | การแพร่เชื้อ: | 40km |
| การกำหนดพิน: | ไม่ใช่ MSA | OEM/ODM: | ได้รับการสนับสนุน |
ตัวส่งสัญญาณออปติคัล SFP วิดีโอ 3GbpsCWDM 1270nm-1610nm 40km SMF LC รองรับสัญญาณรูปแบบทางพยาธิวิทยา DDM ไม่ใช่ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | เครื่องส่งสัญญาณ 3G DVI CWDM SFP | ส่วนจำนวน | GTS-Cxx30-40DCTN |
| อัตราบิต (Gb/s) | 50Mb/s - 2.97Gb/s | การกำหนดพิน | ไม่ใช่ MSA |
| ประเภทโมดูล | เครื่องส่งสัญญาณเท่านั้น | ช่วงอุณหภูมิ | 0 ถึง 70°C |
| ความยาวคลื่นกลาง (TX) | CWDM C27-C61 ช่อง | ระยะทางเคเบิล | 40km |
| อินเตอร์เฟซ | LC Simplex | สื่อ | ไฟเบอร์โหมดเดียว |
| LD Type | CWDM DFB | ประเภท PD | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | ปัจจุบัน (สูงสุด) | 350mA |
| กำลังส่งสัญญาณ | -2~+3 dBm | อัตราการสูญพันธุ์ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | ด้วย (ค่าเริ่มต้น) | DOM/DDM | ใช่ |
| OEM/ODM | ได้รับการสนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชั่น |
SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ อินเทอร์เฟซบริการ HDTV/SDTV |
||
คำอธิบาย
GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP Transmitter Module ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องเดียวมากกว่า 40 กม. บน SMF ผ่านช่องสัญญาณความยาวคลื่น CWDM จาก 1270nm ถึง 1610nm (20nm แต่ละขั้นตอน) พร้อมตัวเชื่อมต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ข้อมูลการสั่งซื้อ

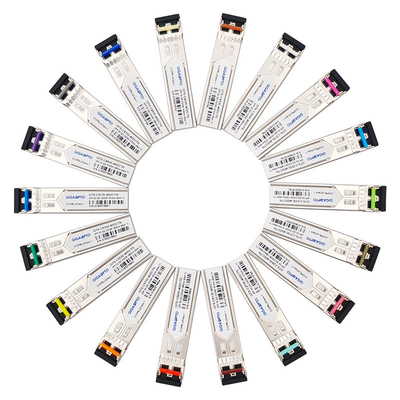

| ส่วนจำนวน | คำอธิบาย- 3G SDI CWDM Single TX | CWDM/ CH | ระยะทาง (กม.) | PIN-Assignment | สลักสี |
| GTS-C2730-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1270nm / -C27 | 40km | MSA | สีม่วงอ่อน |
| GTS-C2930-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1290nm/ -C29 | 40km | MSA | ฟ้าคราม |
| GTS-C3130-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1310nm/ -C31 | 40km | MSA | เหลืองเขียว |

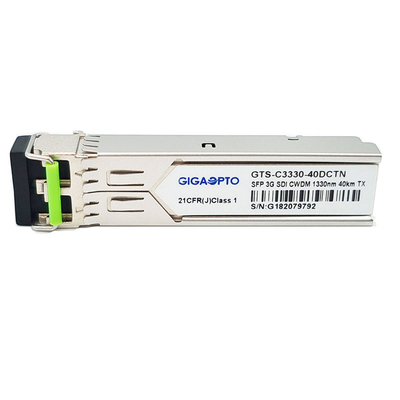

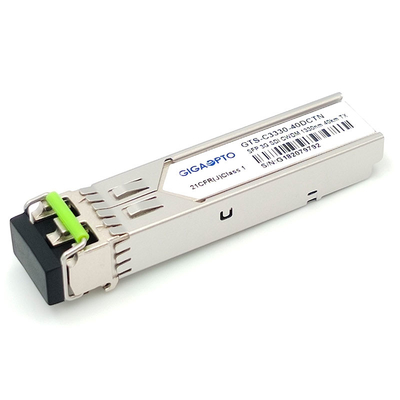

| GTS-C3330-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1330nm/ -C33 | 40km | MSA | สีเหลืองสด |
| GTS-C3530-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1350nm/ -C35 | 40km | MSA | สีชมพู |
| GTS-C3730-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1370nm/ -C37 | 40km | MSA | สีเบจ |
| GTS-C3930-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1390nm/ -C39 | 40km | MSA | สีขาว |
| GTS-C4130-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1410nm/ -C41 | 40km | MSA | เงิน |
| GTS-C4330-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1430nm/ -C43 | 40km | MSA | สีดำ |
| GTS-C4530-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1450nm/ -C45 | 40km | MSA | ส้มเหลือง |
| GTS-C4730-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1470nm / -C47 | 40km | MSA | สีเทา |
| GTS-C4930-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1490nm/ -C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1510nm/ -C51 | 40km | MSA | สีฟ้า |
| GTS-C5330-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1530nm/ -C53 | 40km | MSA | เขียว |
| GTS-C5530-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1550nm/ -C55 | 40km | MSA | สีเหลือง |
| GTS-C5730-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1570nm/ -C57 | 40km | MSA | ส้ม |
| GTS-C5930-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1590nm/ -C59 | 40km | MSA | สีแดง |
| GTS-C6130-40DCTN | 3Gb/s HD-SDI / SD-SDI /3G-SDI SFP CWDM เครื่องส่งสัญญาณเดี่ยว | 1610nm/ -C61 | 40km | MSA | สีน้ำตาล |
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
