รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | SMPTE 3G CWDM SFP เครื่องส่ง | แบนด์วิดท์ (Gbps): | 50M - 3G |
|---|---|---|---|
| ประเภทโมดูล: | TX เดียว | ความยาวคลื่น: | 1270~1610nm CWDM TX 18Ch |
| ขั้วต่อออปติคัล: | LC | การแพร่เชื้อ: | 40km |
| การกำหนดพิน: | MSA | DDM: | ได้รับการสนับสนุน |
| เน้น: | ตัวรับส่งสัญญาณ SFP วิดีโอ 3Gbps,ตัวรับส่งสัญญาณ SMF วิดีโอ SFP,ตัวรับส่งสัญญาณ SMF SFP |
||
3G-SDI/HD-SDI/SD-SDISFP CWDM 1270nm-1610nm รูปแบบทางพยาธิวิทยาของวิดีโอโมดูลส่งสัญญาณเดียว 40km SMF LC DDM MSA
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | SMPTE 3G CWDM SFP เครื่องส่ง | ส่วน / เลขที่ | GTS-Cxx30-40DCT |
| แบนด์วิดท์ (Gb/s) | 50Mb/s - 2.97Gb/s | การกำหนดพิน | MSA |
| ประเภทโมดูล | เครื่องส่งสัญญาณเท่านั้น | ช่วงอุณหภูมิ | 0 ถึง 70°C |
| ความยาวคลื่นกลาง (TX) | CWDM C27-C61 ช่อง | ระยะทางสูงสุด | 40km |
| ตัวเชื่อมต่อ | LC Simplex | สื่อ | ไฟเบอร์โหมดเดียว |
| ประเภทเครื่องส่งสัญญาณ | เลเซอร์ CWDM DFB | ประเภทผู้รับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | ปัจจุบัน (ทั่วไป) | 350mA |
| TX Power | -2~+3 dBm | อัตราการสูญพันธุ์ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | ใช่ | DDM | ใช่ |
| OEM/ODM | ได้รับการสนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชั่น | SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ | ||
| อินเทอร์เฟซบริการ HDTV/SDTV | |||
คำอธิบาย

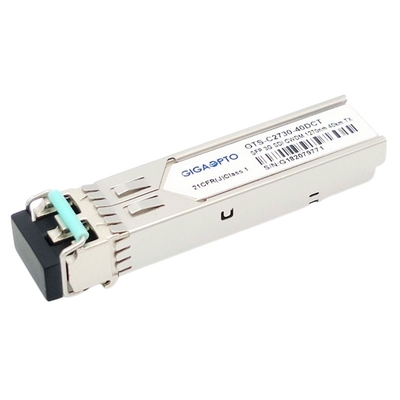

GTS-Cxx30-40DCT SMPTE 3G CWDM SFP Transmitter Module ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องเดียวมากกว่า 40KM ผ่าน SMF ผ่านช่องสัญญาณความยาวคลื่น CWDM จาก 1270nm ถึง 1610nm (20nm แต่ละขั้นตอน) พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ข้อมูลการสั่งซื้อ

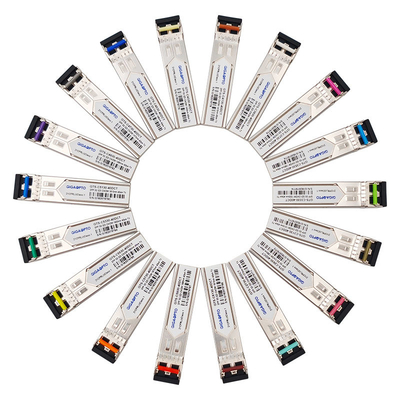

| ส่วนจำนวน | คำอธิบาย- 3G DVI CWDM Single TX | CWDM Channel | เข้าถึง | PIN-Assignment | สลักสี |

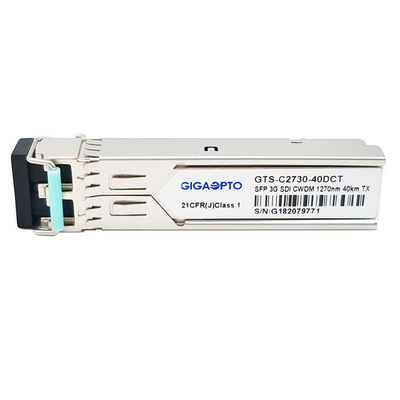

| GTS-C2730-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1270nm / -C27 | 40km | MSA | สีม่วงอ่อน |
| GTS-C2930-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1290nm/ -C29 | 40km | MSA | ฟ้าคราม |
| GTS-C3130-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1310nm/ -C31 | 40km | MSA | เหลืองเขียว |
| GTS-C3330-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1330nm/ -C33 | 40km | MSA | สีเหลืองสด |
| GTS-C3530-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1350nm/ -C35 | 40km | MSA | สีชมพู |
| GTS-C3730-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1370nm/ -C37 | 40km | MSA | สีเบจ |
| GTS-C3930-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1390nm/ -C39 | 40km | MSA | สีขาว |
| GTS-C4130-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1410nm/ -C41 | 40km | MSA | เงิน |
| GTS-C4330-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1430nm/ -C43 | 40km | MSA | สีดำ |
| GTS-C4530-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1450nm/ -C45 | 40km | MSA | ส้มเหลือง |
| GTS-C4730-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1470nm / -C47 | 40km | MSA | สีเทา |
| GTS-C4930-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1490nm/ -C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1510nm/ -C51 | 40km | MSA | สีฟ้า |
| GTS-C5330-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1530nm/ -C53 | 40km | MSA | เขียว |
| GTS-C5530-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1550nm/ -C55 | 40km | MSA | สีเหลือง |
| GTS-C5730-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1570nm/ -C57 | 40km | MSA | ส้ม |
| GTS-C5930-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1590nm/ -C59 | 40km | MSA | สีแดง |
| GTS-C6130-40DCT | 3G-SDI SFP CWDM โมดูลส่งสัญญาณเดียว | 1610nm/ -C61 | 40km | MSA | สีน้ำตาล |
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
