รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องส่งสัญญาณ 3G DVI CWDM SFP | อัตราบิต (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| โมดูล-ประเภท: | TX เดียว | ความยาวคลื่น/ช่อง: | 1270~1610nm CWDM TX ไม่มี RX |
| ประเภทตัวเชื่อมต่อ: | เต้ารับ LC | เข้าถึง: | 20km |
| การกำหนดพิน: | ไม่ใช่ MSA | DDMI: | ได้รับการสนับสนุน |
| เน้น: | ตัวรับส่งสัญญาณ SFP วิดีโอ 20 กม,ตัวรับส่งสัญญาณวิดีโอ SFP 1270 นาโนเมตร,ตัวรับส่งสัญญาณวิดีโอ SFP 1610 นาโนเมตร |
||
ไม่ใช่ MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP รูปแบบทางพยาธิวิทยาวิดีโอโมดูลส่งสัญญาณเดียว 20km SMF LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | เครื่องส่งสัญญาณ 3G-SDI CWDM | P/N (หมายเลขชิ้นส่วน) | GTS-Cxx30-20DCTN |
| แบนด์วิดท์ (Gb/s) | 0.05Gbps-2.97Gbps | MSA/ไม่ใช่ MSA Pinout | ไม่ใช่ MSA |
| ประเภทโมดูล | เครื่องส่งสัญญาณเดี่ยว | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง (TX) | C27-C61 ช่อง | เข้าถึง | 20km |
| ตัวเชื่อมต่อ | LC Simplex | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | DFB CWDM | ส่วนประกอบตัวรับ | ปราศจาก |
| TX กำลังเฉลี่ย | -8 ~ -3dBm | อัตราการสูญพันธุ์ | >5dB |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | DDMI | ได้รับการสนับสนุน |
| OEM/ODM | ได้รับการสนับสนุน | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชั่น | SMPTE 297-2006 อินเทอร์เฟซไฟฟ้ากับออปติคัลที่ใช้ร่วมกันได้ | ||
| อินเทอร์เฟซบริการ HDTV/SDTV | |||
คำอธิบาย

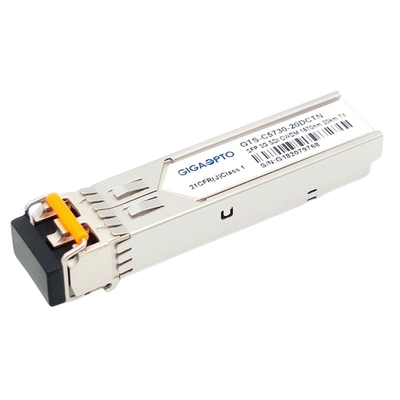

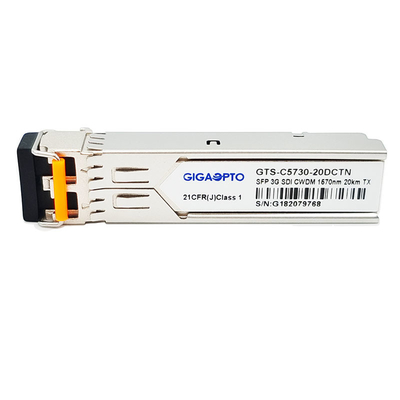

โมดูล GTS-Cxx30-20DCTN วิดีโอ 3G SFP Single-TX ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องเดียวมากกว่า 20 กม. บน SMF ผ่านช่องสัญญาณความยาวคลื่น CWDM ตั้งแต่ 1270 นาโนเมตรถึง 1610 นาโนเมตร (20 นาโนเมตรในแต่ละขั้นตอน) พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ข้อมูลการสั่งซื้อ

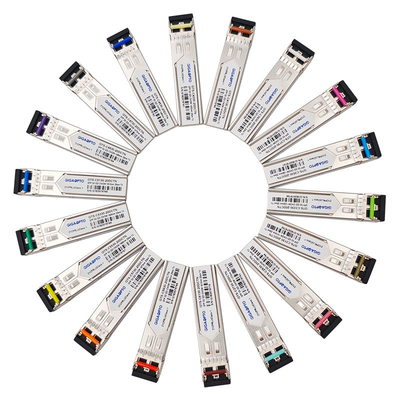

| ส่วนจำนวน | คำอธิบาย- 3G DVI CWDM Single TX | CWDM Channel | เข้าถึง | PIN-Assignment | สลักสี |
| GTS-C2730-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1270nm / -C27 | 20km | ไม่ใช่ MSA | สีม่วงอ่อน |
| GTS-C2930-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1290nm/ -C29 | 20km | ไม่ใช่ MSA | ฟ้าคราม |
| GTS-C3130-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1310nm/ -C31 | 20km | ไม่ใช่ MSA | เหลืองเขียว |
| GTS-C3330-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1330nm/ -C33 | 20km | ไม่ใช่ MSA | สีเหลืองสด |
| GTS-C3530-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1350nm/ -C35 | 20km | ไม่ใช่ MSA | สีชมพู |
| GTS-C3730-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1370nm/ -C37 | 20km | ไม่ใช่ MSA | สีเบจ |
| GTS-C3930-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1390nm/ -C39 | 20km | ไม่ใช่ MSA | สีขาว |
| GTS-C4130-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1410nm/ -C41 | 20km | ไม่ใช่ MSA | เงิน |
| GTS-C4330-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1430nm/ -C43 | 20km | ไม่ใช่ MSA | สีดำ |
| GTS-C4530-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1450nm/ -C45 | 20km | ไม่ใช่ MSA | ส้มเหลือง |
| GTS-C4730-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1470nm / -C47 | 20km | ไม่ใช่ MSA | สีเทา |
| GTS-C4930-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1490nm/ -C49 | 20km | ไม่ใช่ MSA | Vlolet |
| GTS-C5130-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1510nm/ -C51 | 20km | ไม่ใช่ MSA | สีฟ้า |
| GTS-C5330-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1530nm/ -C53 | 20km | ไม่ใช่ MSA | เขียว |
| GTS-C5530-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1550nm/ -C55 | 20km | ไม่ใช่ MSA | สีเหลือง |
| GTS-C5730-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1570nm/ -C57 | 20km | ไม่ใช่ MSA | ส้ม |
| GTS-C5930-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1590nm/ -C59 | 20km | ไม่ใช่ MSA | สีแดง |
| GTS-C6130-20DCTN | 3G CWDM SFP เครื่องส่งสัญญาณเดี่ยว | 1610nm/ -C61 | 20km | ไม่ใช่ MSA | สีน้ำตาล |
คุณสมบัติ
ช่วงอุณหภูมิกรณีปฏิบัติการเชิงพาณิชย์: 0 ℃ ถึง 70 ℃
แอปพลิเคชัน
คำจำกัดความของ PIN
