รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 3G-SDI CWDM SFP TX | อัตราข้อมูล (Gbps): | 50M - 3G |
|---|---|---|---|
| ประเภทโมดูล: | เครื่องส่งสัญญาณเดี่ยว | ความยาวคลื่น: | 1270~1610nm CWDM TX ไม่มี RX |
| ตัวเชื่อมต่อ: | เต้ารับ LC | การแพร่เชื้อ: | 20km |
| การกำหนดพิน: | MSA | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด 1: | 3Gbps DVI SFP | คำสำคัญ2: | เครื่องส่งสัญญาณวิดีโอ CWDM เดี่ยว |
| เน้น: | ตัวรับส่งสัญญาณวิดีโอ DVI SFP,ตัวรับส่งสัญญาณวิดีโอ CWDM SFP,ตัวส่งสัญญาณ CWDM SFP |
||
MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP รูปแบบทางพยาธิวิทยาวิดีโอโมดูลส่งสัญญาณเดียว 20km SMF LC DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G-SDI CWDM SFP TX | P/N(หมายเลขชิ้นส่วน) | GTS-Cxx30-20DCT |
| แบนด์วิดธ์ | 50Mb/s - 2.97Gb/s | การกำหนดพิน | MSA |
| ประเภทโมดูล | เครื่องส่งสัญญาณเดี่ยว | อุณหภูมิ | 0 ถึง 70°C (32 ถึง 158°F) |
| ความยาวคลื่นกลาง (TX) | 1270nm~1610nm | เข้าถึง | 20km |
| ประเภทตัวเชื่อมต่อ | เต้ารับ LC | ประเภทไฟเบอร์ | SMF |
| ประเภทเครื่องส่งสัญญาณ | เลเซอร์ CWDM DFB | ประเภทผู้รับ | ไม่มี |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | DDM | ได้รับการสนับสนุน |
| OEM/ODM | ได้รับการสนับสนุน | การรับประกัน | 3 ปี |
| แอปพลิเคชั่น | HD-SDI /SD-SDI /3G-SDI | ||
คำอธิบาย
โมดูล GTS-Cxx30-20DCT วิดีโอ 3G SFP Single-TX ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องเดียวมากกว่า 20KM ผ่าน SMF ผ่านช่องสัญญาณความยาวคลื่น CWDM ตั้งแต่ 1270nm ถึง 1610nm (20nm แต่ละขั้นตอน) พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I

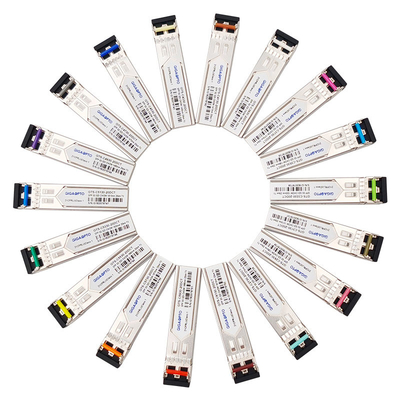

ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | คำอธิบาย- 3G DVI CWDM Single TX | CWDM Channel | เข้าถึง | MSA | สลักสี |
| GTS-C2730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1270nm / -C27 | 20km | MSA | สีม่วงอ่อน |
| GTS-C2930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1290nm/ -C29 | 20km | MSA | ฟ้าคราม |
| GTS-C3130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1310nm/ -C31 | 20km | MSA | เหลืองเขียว |
| GTS-C3330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1330nm/ -C33 | 20km | MSA | สีเหลืองสด |
| GTS-C3530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1350nm/ -C35 | 20km | MSA | สีชมพู |
| GTS-C3730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1370nm/ -C37 | 20km | MSA | สีเบจ |
| GTS-C3930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1390nm/ -C39 | 20km | MSA | สีขาว |
| GTS-C4130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1410nm/ -C41 | 20km | MSA | เงิน |
| GTS-C4330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1430nm/ -C43 | 20km | MSA | สีดำ |
| GTS-C4530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1450nm/ -C45 | 20km | MSA | ส้มเหลือง |
| GTS-C4730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1470nm / -C47 | 20km | MSA | สีเทา |

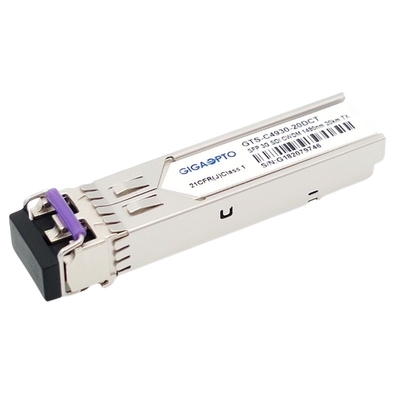

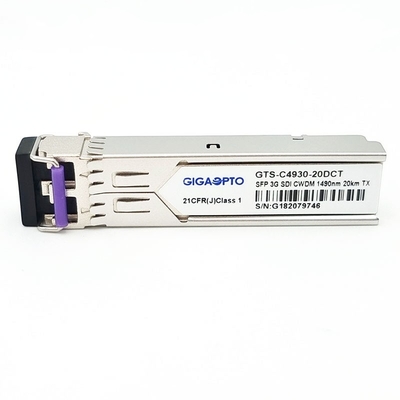

| GTS-C4930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1490nm/ -C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1510nm/ -C51 | 20km | MSA | สีฟ้า |
| GTS-C5330-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1530nm/ -C53 | 20km | MSA | เขียว |
| GTS-C5530-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1550nm/ -C55 | 20km | MSA | สีเหลือง |
| GTS-C5730-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1570nm/ -C57 | 20km | MSA | ส้ม |
| GTS-C5930-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1590nm/ -C59 | 20km | MSA | สีแดง |
| GTS-C6130-20DCT | 3G-SDI/HD-SDI/SD-SDI CWDM SFP โมดูลส่งสัญญาณเดี่ยว | 1610nm/ -C61 | 20km | MSA | สีน้ำตาล |
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
