รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 3G SMPTE SFP เดี่ยว TX | อัตราบิต (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| ความยาวคลื่นกลาง: | TX1550nm w/o ตัวรับ | การกำหนดพิน: | ไม่ใช่ MSA Pin-out |
| ส่วนประกอบทางแสง: | ดีเอฟบี เลเซอร์ | การแพร่เชื้อ: | 40KM บน SMF |
| การสนับสนุนรูปแบบทางพยาธิวิทยาของวิดีโอ: | ใช่ | คีย์เวิร์ด: | เครื่องส่งสัญญาณวิดีโอ 3G |
| เน้น: | เครื่องรับส่งสัญญาณ SFP ที่ไม่ใช่ MSA,เครื่องรับส่งสัญญาณ SFP วิดีโอขนาด 1550nm,SFP TX |
||
SMPTE 3Gb/s SFP เครื่องส่งสัญญาณเดี่ยว 1550nm DFB 40km รองรับรูปแบบวิดีโอพยาธิวิทยาสำหรับ SD-SDI, HD-SDI และ 3G-SDI ไม่ใช่ MSA
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3G SMPTE SFP เดี่ยว TX | หมายเลขชิ้นส่วน | GTS-L1530-40DCTN |
| อัตราบิต (Gb/s) | 50M - 2.97G | การกำหนดพิน | ไม่ใช่ MSA Pin-out |
| ประเภทโมดูล | เครื่องส่งเท่านั้น | อุณหภูมิในการทำงาน | 0 ° ถึง 70 ° |
| ความยาวคลื่น (TX) | 1550nm | ไฟเบอร์เกียร์ | 40km |
| ประเภทตัวเชื่อมต่อ | LC | ประเภทไฟเบอร์ | SMF |
| เครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ผู้รับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | ปัจจุบัน (สูงสุด) | 350mA |
| เปิดตัวพาวเวอร์ | -2~+3dBm | เอ่อ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | DDM | ใช่ |
| OEM/ODM | สนับสนุน | โปรโตคอล | SFP MSA |
| แอปพลิเคชั่น | SD/HD/3G SDI | ||
คำอธิบาย

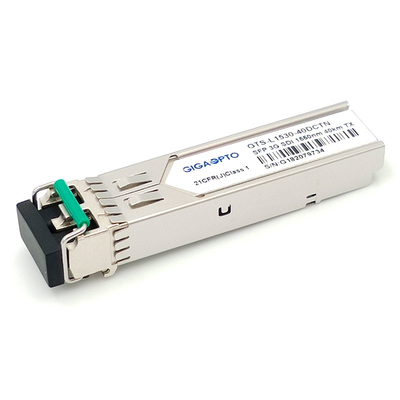

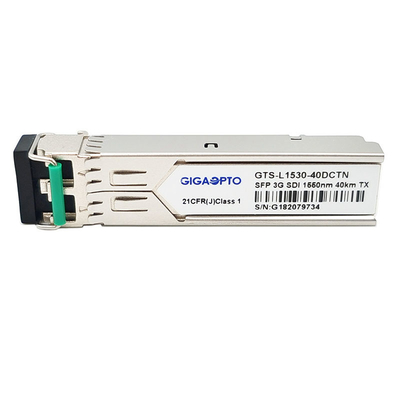

GTS-L1530-40DCTN 3G SMPTE SFP Single TX Transmitter Module ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอ 1 ช่องสัญญาณมากกว่า 40 กม. บนไฟเบอร์โหมดเดียวผ่านความยาวคลื่น 1550nm พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลตั้งแต่ 50Mb/s ถึง 2.97Gb/sเครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
