รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 3G Video SFP โมดูล Single-TX | แบนด์วิดท์(Gb/s): | 50M - 2.97G |
|---|---|---|---|
| ความยาวคลื่นกลาง: | TX1550nm ที่ไม่มี RX | การกำหนดพิน: | MSA พินเอาต์ |
| ขั้วต่อออปติคัล: | เต้ารับ LC | เข้าถึง: | 40KM บน SMF |
| อุณหภูมิ: | ทางการค้า | คีย์เวิร์ด: | วิดีโอ SFP |
| เน้น: | เครื่องส่งสัญญาณ SFP วิดีโอ,เครื่องส่งสัญญาณ SFP 3Gbps,เครื่องส่งสัญญาณ SFP ขนาด 1550nm |
||

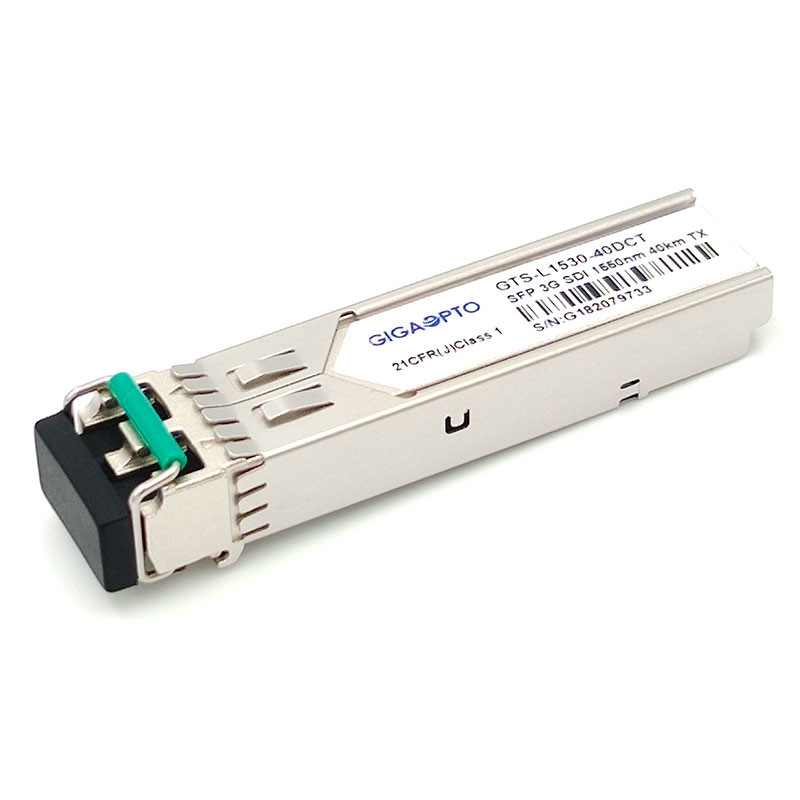

MSA 3G-SDI SFP Tx เพียง 1550nm 40km รูปแบบทางพยาธิวิทยาของวิดีโอโมดูลส่งสัญญาณเดียว DDM
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | วิดีโอ 3G SFP Single-TX | ป/น | GTS-L1530-40DCT |
| อัตราบิต (Gb/s) | มากถึง 2.97G | การกำหนดพิน | MSA พินเอาต์ |
| ประเภทโมดูล | เครื่องส่งสัญญาณเดี่ยว | อุณหภูมิในการทำงาน | 0 ถึง 70°C |
| ความยาวคลื่น (TX) | 1550nm | ไฟเบอร์รีช | 40km |
| ขั้วต่อออปติคัล | LC | ประเภทไฟเบอร์ | ไฟเบอร์โหมดเดียว |
| เครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ผู้รับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | ปัจจุบัน (สูงสุด) | 350mA |
| เปิดตัวพาวเวอร์ | -2~+3dBm | เอ่อ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | DDM | กับ |
| OEM/ODM | ใช่ | โปรโตคอล | SFP MSA |
| แอปพลิเคชั่น | SD/HD/3G SDI | ||
คำอธิบาย
โมดูล GTS-L1530-40DCT 3G Video SFP Single-TX ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชันการส่งสัญญาณวิดีโอแบบช่องสัญญาณเดียวผ่านการส่ง SMF มากกว่า 40 กม. ผ่านความยาวคลื่น 1550nm พร้อมขั้วต่อ LC แบบธรรมดารองรับอัตราข้อมูลจาก 50Mb/s ถึง 2.97Gb/s เครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
