รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | โมดูลส่งสัญญาณวิดีโอเดียว 3Gbps | แบนด์วิดธ์: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| ความยาวคลื่น: | TX-1310nm ที่ไม่มี RX | การกำหนดพิน: | ไม่ใช่ MSA Pinout |
| อินเตอร์เฟซ: | LC Simplex | เคเบิ้ลรีช: | 40km |
| อุณหภูมิ: | ทางการค้า | DDMI: | ได้รับการสนับสนุน |
| คีย์เวิร์ด: | ตัวส่งสัญญาณออปติคัล SFP วิดีโอ 3Gbps | ||
| เน้น: | LC Simplex Video SFP Transceiver,เครื่องรับส่งสัญญาณ SFP วิดีโอ 1310nm,เครื่องส่งสัญญาณ SFP 40 กม |
||
ไม่ใช่ MSA 3G-SDI SFP Tx เพียง 1310nm 40km รูปแบบทางพยาธิวิทยาวิดีโอโมดูลส่งสัญญาณเดียว DDM สำหรับ SD / HD / 3G SDI
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | 3Gbps วิดีโอ SFP ตัวส่งสัญญาณเดียว | ป/น | GTS-L1330-40DCTN |
| อัตราบิต | สูงสุด 2.97Gb/s | การกำหนดพิน | ไม่ใช่ MSA Pinout |
| ประเภทโมดูล | TX เดียว | อุณหภูมิ C | 0 ถึง 70°C |
| ความยาวคลื่น (TX) | 1310nm | เคเบิ้ลรีช | 10km |
| ขั้วต่อออปติคัล | LC Simplex | สื่อ | ไฟเบอร์โหมดเดียว |
| เครื่องส่งสัญญาณ | ดีเอฟบี เลเซอร์ | ส่วนประกอบตัวรับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | ปัจจุบัน (สูงสุด) | 350mA |
| เปิดตัวพาวเวอร์ | -2~+3dBm | เอ่อ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | DDM | กับ |
| OEM/ODM | ใช่ | MTBF | 1,000,000 ชั่วโมง |
| แอปพลิเคชั่น | SD/HD/3G SDI | ||
คำอธิบาย

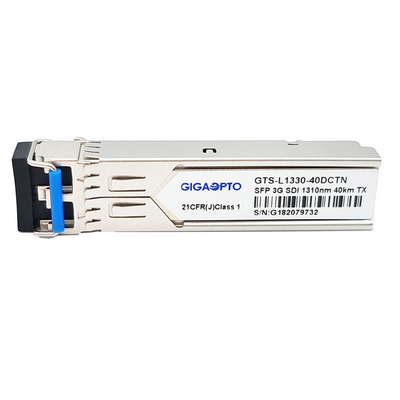

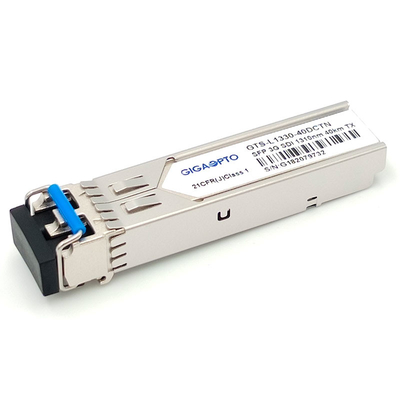

GTS-L1330-40DCTN 3G SDI Video SFP Single Transmitter ของ Gigaopto ออกแบบมาสำหรับแอปพลิเคชั่นส่งสัญญาณวิดีโอช่องทางเดียวในระยะทาง 40 กม. บน SMF ผ่านความยาวคลื่น 1310nm พร้อมขั้วต่อ LC แบบธรรมดา รองรับอัตราข้อมูลจาก 50Mb/s ถึง 2.97Gb/s
เครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถใช้งานปลั๊กร้อนได้ สอดคล้องกับ SFP MSA เต็มรูปแบบ มีฟังก์ชันการตรวจสอบการวินิจฉัยทางดิจิทัลแบบเรียลไทม์ตามค่าเริ่มต้นโดย SFF-8472
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
บันทึก: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานในการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
