รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องส่งสัญญาณ 3G SDI | อัตราบิต: | 3Gb/s |
|---|---|---|---|
| ความยาวคลื่น(TX): | 1310nm | การกำหนดพิน: | MSA |
| ขั้วต่อออปติคัล: | LC | ระยะทาง: | 10km |
| DDM: | ใช่ | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด: | SDI เครื่องส่งสัญญาณเดี่ยว | ||
| เน้น: | เครื่องรับส่งสัญญาณ SFP วิดีโอ 3G,เครื่องรับส่งสัญญาณวิดีโอ SFP TX1310nm,HD SDI SFP |
||
3Gb / s 1310nm 10km DOM LC SMF เครื่องส่งสัญญาณวิดีโอรูปแบบทางพยาธิวิทยาโมดูลรับส่งสัญญาณ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | เครื่องส่งสัญญาณ 3G HD/SDI SFP | ส่วนจำนวน | GTS-L1330-40DCT |
| แบนด์วิดธ์ | 50Mbps - 2.97Gbps | การกำหนดพิน | MSA |
| โมดูล-ประเภท | TX เดียว | ช่วงอุณหภูมิ | ทางการค้า |
| ความยาวคลื่นกลาง (TX) | 1310nm | เคเบิ้ล | 10 กิโลเมตร |
| ตัวเชื่อมต่อ | LC Simplex | ประเภทไฟเบอร์ | SMF |
| LD Type | ดีเอฟบี เลเซอร์ | ประเภท PD | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | +3.3V | รวมกระแส (สูงสุด) | 400mA |
| กำลังขับ TX | -5~0dBm | เอ่อ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | กับ | DDMI | รองรับเป็นค่าเริ่มต้น |
| OEM/ODM | ได้รับการสนับสนุน | โปรโตคอล | SFP MSA |
| แอปพลิเคชั่น | SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M | ||
คำอธิบาย

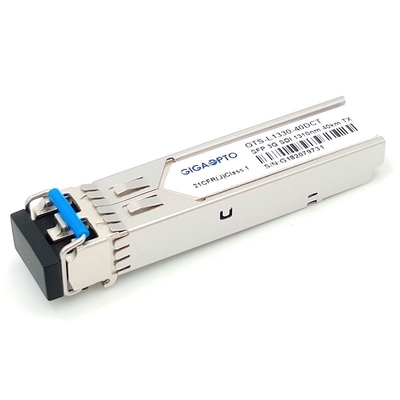

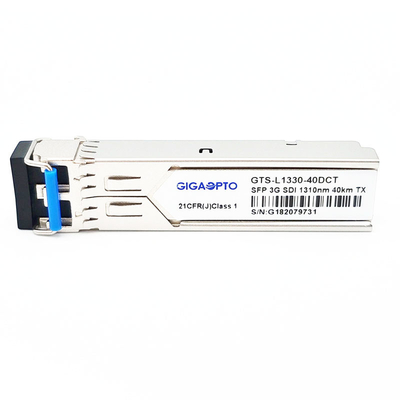

GTS-L1330-40DCT 3G SDI Single Transmitter Module ของ Gigaopto เป็นโมดูลส่งสัญญาณออปติคัลโหมดเดี่ยวแบบช่องสัญญาณคู่ที่ออกแบบมาเพื่อส่งสัญญาณดิจิทัลแบบอนุกรมออปติคัลตามที่กำหนดไว้ใน SMPTE 297-2006
รองรับตั้งแต่ 50Mbps ถึง 3Gbps และได้รับการออกแบบมาโดยเฉพาะสำหรับการส่งรูปแบบทางพยาธิวิทยา SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M SDI
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I มันสามารถส่งสัญญาณจากการส่ง 50Mbps ถึง 3Gbps สูงถึง 40km ด้วยสัญญาณพยาธิวิทยา 3Gbps
มีขั้วต่อ SFP 20 พินเพื่อให้สามารถใช้งานปลั๊กร้อนได้ สอดคล้องกับมาตรฐาน SFP MSA, SFF-8472การตรวจสอบการวินิจฉัยทางดิจิทัล (DDM) ในตัวช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานแบบเรียลไทม์
เหมาะสำหรับแอปพลิเคชั่นกระจายเสียงดิจิตอลที่มีความละเอียดสูง
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
HD-SDI SD-SDI 3G-SDI SFP วิดีโอ TX1310nm 40KM เครื่องส่งสัญญาณเท่านั้น
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)
SMPTE 297-2006: มาตรฐานนี้กำหนดอินเทอร์เฟซใยแก้วนำแสงสำหรับการส่งและรับสัญญาณ SDI ที่อัตราข้อมูลต่างๆ: 3G ~ 12G
SMPTE 259M: 143 ถึง 360 Mb/s
SMPTE 344M: 540 Mb/วินาที
SMPTE 292: 1.485 และ 1.485/1.001 Gb/s
SMPTE 424M: 2.97 และ 2.97/1.001 Gb/s
อัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
