รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | วิดีโอ 3G SDI SFP TX | อัตราบิต: | 3Gb/s |
|---|---|---|---|
| ความยาวคลื่น(TX): | 1310nm | การกำหนดพิน: | MSA |
| ขั้วต่อออปติคัล: | LC | ระยะทาง: | 10km |
| DDM: | ใช่ | การรับประกัน: | 3 ปี |
| คีย์เวิร์ด: | 3G Digital Video Single Transmitter | ||
| เน้น: | 10km SDI SFP,TX1310nm SDI SFP,ตัวส่งสัญญาณ SD SDI |
||
3Gb / s 1310nm 10km DOM LC SMF เครื่องส่งสัญญาณวิดีโอรูปแบบทางพยาธิวิทยาโมดูลรับส่งสัญญาณ MSA Pinout
คุณสมบัติการทำงาน
| ชื่อผลิตภัณฑ์ | วิดีโอ 3G SDI SFP TX | ส่วนจำนวน | GTS-L1330-10DCT |
| แบนด์วิดธ์ | 50 Mb/s - 2.97 Gb/s | MSA/ไม่ใช่ MSA | MSA |
| โมดูล-ประเภท | เครื่องส่งสัญญาณเดี่ยว | ช่วงอุณหภูมิ | 0 ถึง 70°C / -20 ถึง 85°C |
| ความยาวคลื่น (TX) | 1310nm | ระยะไฟเบอร์ | 10km |
| ประเภทตัวเชื่อมต่อ | LC | ประเภทสายเคเบิล | SMF G.652 |
| ประเภทเครื่องส่งสัญญาณ | DFB | ส่วนรับ | ไม่มี |
| แรงดันไฟของแหล่งจ่ายไฟ | 3.3V | รวมปัจจุบัน (แม็กซ์) | 400mA |
| TX Optical Power | -7~0dBm | อัตราการสูญพันธุ์ | >5.0dB |
| รูปแบบทางพยาธิวิทยา | รองรับเป็นค่าเริ่มต้น | การวินิจฉัยทางดิจิตอล | รองรับเป็นค่าเริ่มต้น |
| OEM/ODM | ใช่ | โปรโตคอล | SFP MSA |
| แอปพลิเคชั่น | HD-SDI /SD-SDI /3G-SDI | ||
คำอธิบาย

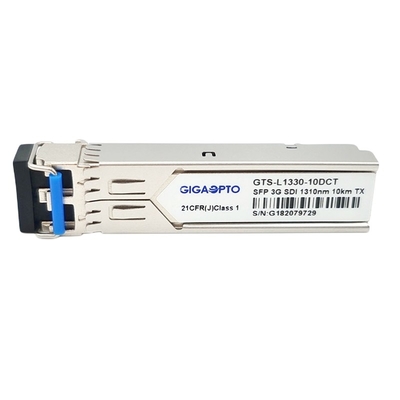

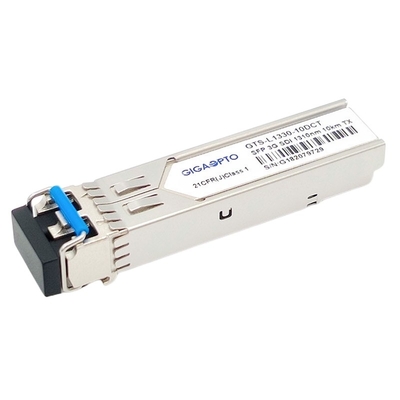

GTS-L1330-10DCT 3G SDI Video SFP TX Transmitter Module ของ Gigaopto ได้รับการออกแบบมาสำหรับแอปพลิเคชั่นการส่งสัญญาณวิดีโอช่องทางเดียวผ่านการส่ง SMF 10 กม. ผ่านความยาวคลื่น 1310 นาโนเมตรพร้อมขั้วต่อ LC แบบธรรมดา รองรับอัตราข้อมูลจาก 50Mb/s ถึง 2.97Gb/s ,ได้รับการออกแบบมาโดยเฉพาะสำหรับประสิทธิภาพที่แข็งแกร่งโดยมีรูปแบบทางพยาธิวิทยา SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M
เครื่องส่งสัญญาณนี้ประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
คุณสมบัติ
แอปพลิเคชัน
คำจำกัดความของ PIN
หมายเหตุ: Society of Motion Picture and Television Engineers ย่อมาจาก SMPTE มีมาตรฐานสำหรับการจัดการสัญญาณวิดีโอความคมชัดสูงที่มีรูปแบบทางพยาธิวิทยามาตรฐานของ SMPTE ในปัจจุบันเรียกร้อง 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) และ 424M (3G-SDI)"SMPTE 424M" เป็นมาตรฐานที่ขยายจาก SMPTE 259M, SMPTE 344M และ SMPTE 292M ซึ่งช่วยให้มีอัตราบิต 2.970 Gbit/s และ 2.970/1.001 Gbit/s ผ่านสายเคเบิลไฟเบอร์เดี่ยวอัตราบิตเหล่านี้เพียงพอสำหรับวิดีโอ 1080p ที่ 50 หรือ 60 เฟรมต่อวินาที
